木工加工用多孔式真空吸附夹具结构

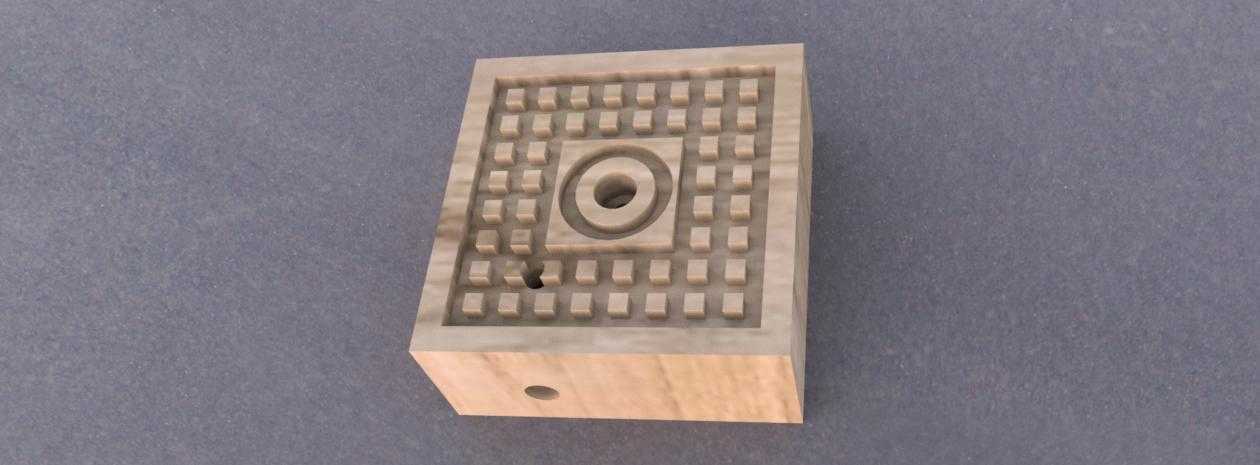

　　在实木板材、人造板的铣型、雕刻、钻孔等精加工工序中，传统机械压紧夹具容易在工件表面留下压痕，尤其是针对厚度较薄的木皮、饰面板加工时，压紧力稍大就会造成工件变形、表面破损，而真空吸附夹具依靠负压产生的均匀夹持力，能在不损伤工件表面的前提下完成稳固装夹，是木工数控加工中心、小型雕刻机常用的配套工装。这款真空夹具采用整体式块状基体设计，基体选用硬质致密木材加工而成，相比金属材质的真空吸盘，木质基体与木质工件的贴合度更好，能减少接触面的漏气缝隙，同时木质基体本身的减震特性，可在铣削加工时吸收部分刀具振动，提升加工面的光洁度。夹具的吸附工作面采用矩阵式分布的小型凸台结构，凸台之间预留纵横交错的通气槽，

　　所有通气槽最终汇聚到工作面中心的主吸附腔位置，这种矩阵式凸台设计一方面减少了夹具与工件的实际接触面积，让负压作用在工件背面的压强更均匀，另一方面凸台可以对工件形成多点支撑，避免薄型工件在负压作用下出现局部凹陷变形，尤其是加工尺寸在300mm×200mm以内的小型木工工件时，支撑稳定性远优于平面式真空吸盘。中心主吸附腔采用环形密封槽设计，槽内可嵌入橡胶密封条，当工件覆盖在工作面时，密封条能在中心区域形成独立的密封腔，配合矩阵分布的通气槽，即使工件表面存在轻微的不平整，也能通过各区域的气流补偿维持稳定的负压值，避免局部漏气导致夹持力下降。夹具侧面开有横向的通气孔，直通中心主吸附腔，这个孔位用于连接外部真空发生器的气管，

　　孔位加工有标准的管螺纹接口，可直接适配常用的气动快插接头，不需要额外加装转接头，安装时只需将气管插入接头，确认通气顺畅即可完成气路连接。从安装边界来看，这款夹具的整体外形为规则长方体，底面为平整的安装基准面，可通过螺栓直接固定在机床工作台上，也可配合T型槽压块快速装夹，不需要额外制作过渡安装板，夹具的总高度控制在合理范围，不会过多占用机床的Z轴加工行程，适配大多数中小型木工雕刻机、台式铣削设备的行程参数。在实际使用场景中，这款夹具除了用于常规木工工件的装夹，还可用于亚克力板、PVC板等非金属薄板的雕刻、切割加工，针对表面带有轻微纹理的工件，矩阵式通气槽可以快速将接触面间的空气抽出，在3到5秒内即可达到额定夹持负压，

　　装夹效率比传统螺旋压紧夹具提升60%以上，而且装夹过程不需要反复调整压块位置，操作人员只需将工件放置在吸附工作面，触发真空开关即可完成装夹，大幅降低了装夹辅助时间。设计过程中特意将通气槽的宽度控制在2mm，深度控制在1.5mm，这个尺寸既可以保证气路通畅，又不会因为槽宽过大导致工件在负压作用下嵌入槽内产生变形，同时凸台的顶面经过精铣处理，平面度公差控制在0.05mm以内，保证所有凸台都能与工件背面充分接触，避免个别凸台悬空导致支撑不足。夹具的边角位置都做了R2的圆角处理，避免操作人员上下料时被尖锐边角划伤，同时也减少了工件磕碰夹具边角造成的崩边问题。在气路设计上，侧面的通气孔与中心主吸附腔的连接位置做了扩孔处理，减少气路的沿程阻力，提升负压响应速度，当外部真空发生器的负压值达到-0.06MPa时，这款夹具即可提供足够的夹持力，满足木工铣削、雕刻时的切削力承载要求，不会出现工件移位的问题。针对长时间加工产生的木屑粉尘，矩阵式的通气槽结构不容易被大颗粒木屑堵塞，即使有少量木屑进入槽内，只需在关闭真空后用压缩空气从侧孔吹气，即可将槽内的杂物清理干净，日常维护非常简便，不需要拆解夹具即可完成清洁工作。
