L形零件钻孔加工用夹芯夹具结构

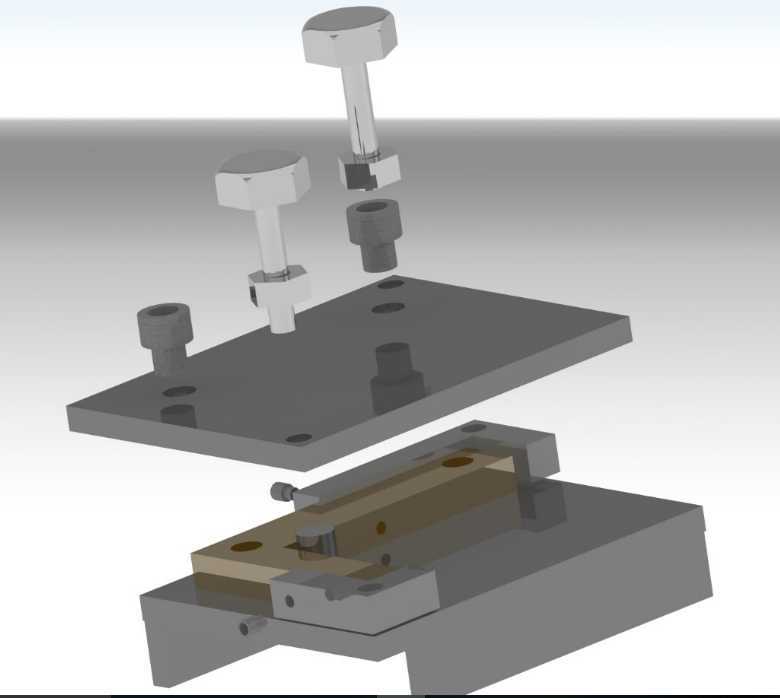

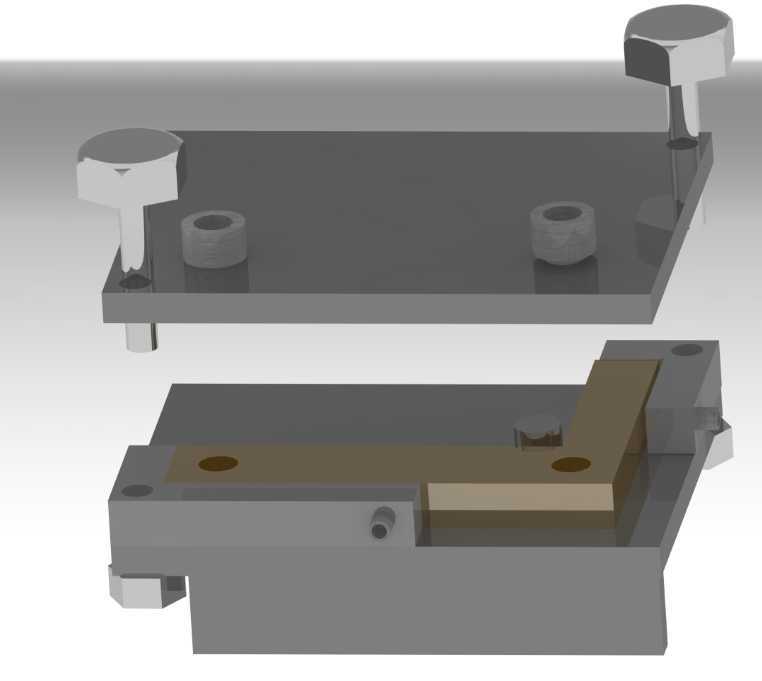

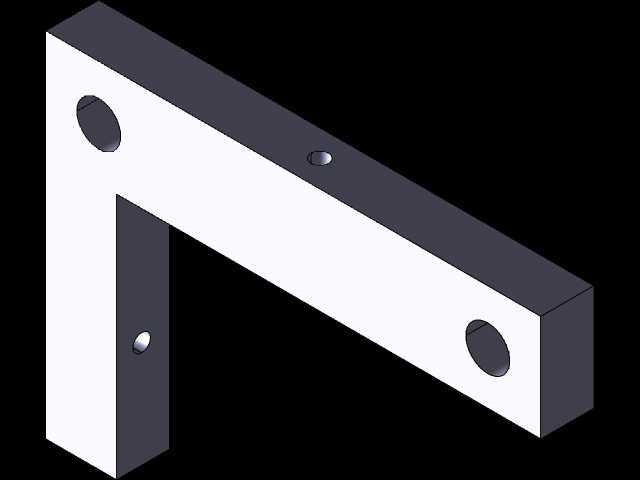

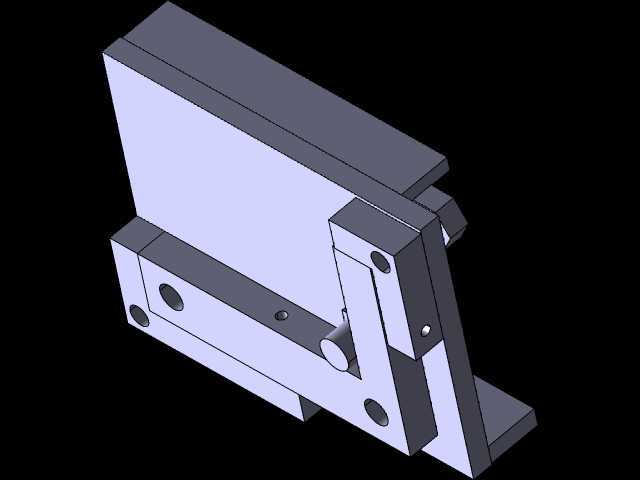

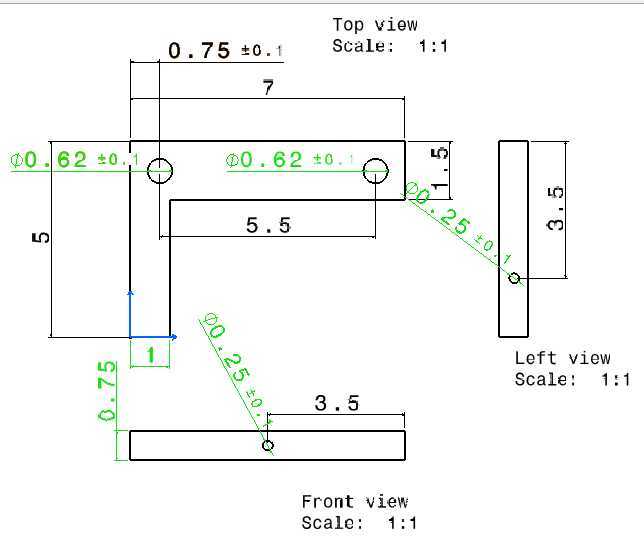

　　在批量机加工生产场景中，L形异形零件的钻孔工序一直是装夹难点——这类零件两个垂直臂的结构特性，导致常规平口钳、通用压板装夹时容易出现定位偏移、夹紧力不均的问题，轻则造成钻孔位置度超差，重则会因为装夹松动导致零件报废，甚至在钻削进给过程中出现零件窜动的安全隐患。这套夹芯夹具正是针对L形零件的钻孔加工需求开发，核心是通过仿形定位与多点夹紧的配合，解决异形件装夹的定位精度与装夹刚性问题。从结构布局来看，夹具采用整体式基座作为承载主体，基座底面为平整安装面，可直接适配钻床工作台的T型槽安装边界，安装时通过基座侧边的压紧槽配合T型螺栓完成固定，不需要额外制作过渡连接板，能直接匹配多数立式钻床、摇臂钻床的工作台安装尺寸，

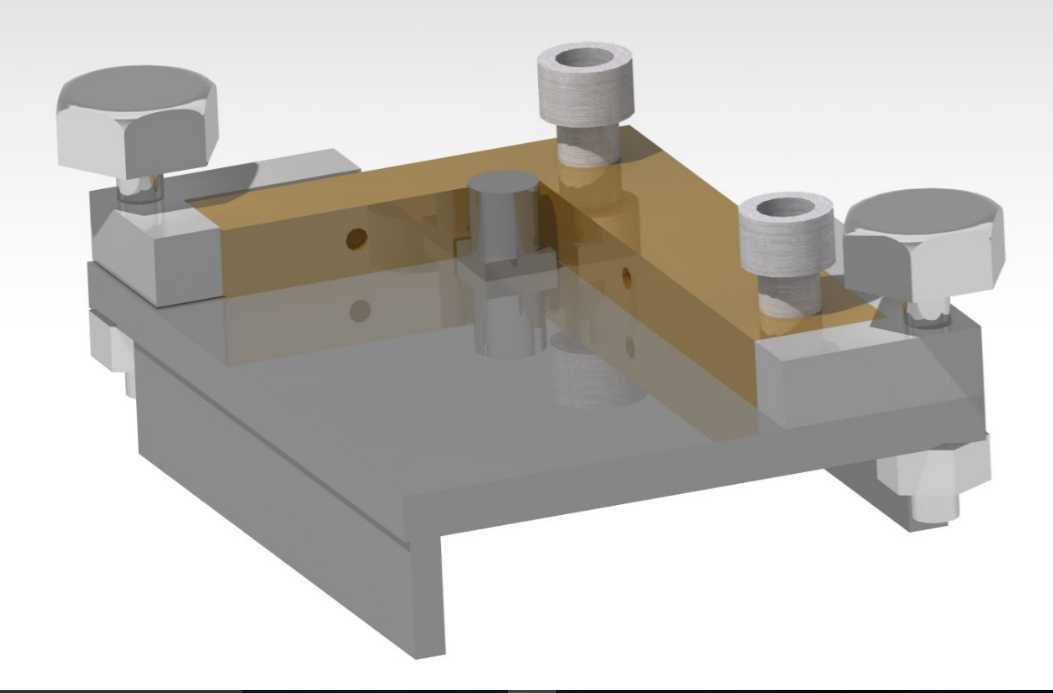

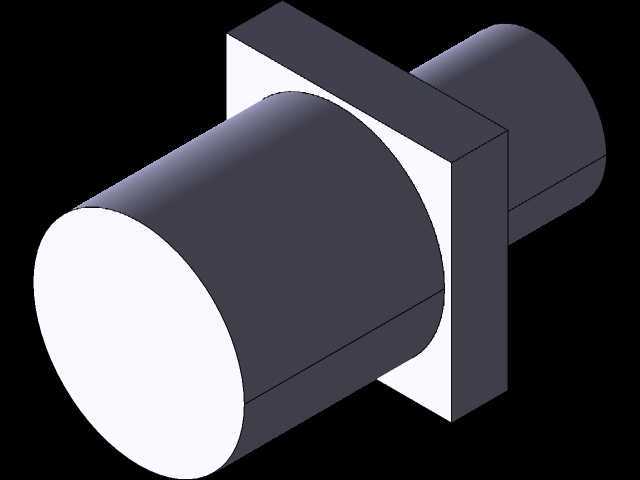

　　基座的上平面经过精磨处理，平面度控制在0.02mm以内，作为整个夹具的定位基准面，保证零件装夹后的Z向基准统一。针对L形零件的结构特点，夹具设置了两个垂直方向的定位支撑面，分别贴合L形零件的两个垂直臂的内侧基准面，定位面的位置精度按照零件的形位公差要求做了公差收紧，定位间隙控制在0.01mm以内，避免零件装夹后出现转角偏移；同时在定位面旁设置了防转定位销，对应零件上的预制工艺孔，进一步限制零件的转动自由度，保证每次装夹的位置一致性，满足批量加工的重复定位精度要求。夹紧机构采用多点对称布局，一共设置了四个可调式压紧螺栓组件，分别对应L形零件两个臂的压紧位置，压紧点避开了所有钻孔加工位，不会和钻头进给路径产生干涉；

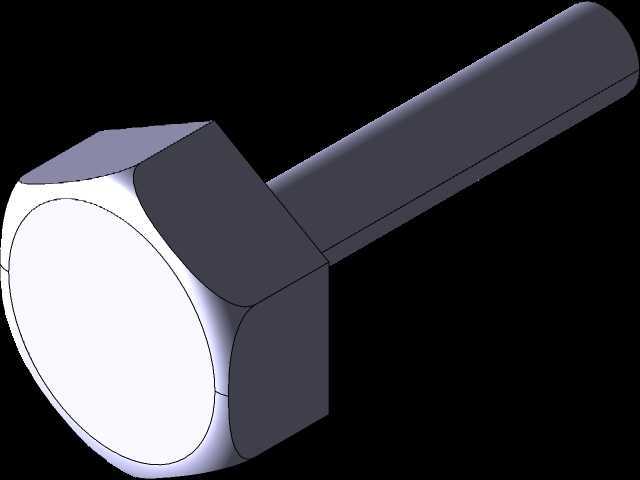

　　每个压紧组件都配备了球面垫圈，能自适应零件表面的微小平面度误差，保证夹紧力垂直作用在零件表面，不会因为压紧力的分力导致零件移位。压紧螺栓的行程经过设计，既能满足不同厚度规格L形零件的装夹需求，也不会因为行程过长导致操作效率降低，操作人员只需要使用标准内六角扳手就能完成夹紧与松卸操作，不需要额外配备专用工装。夹具体中间的镂空让位结构，是针对钻孔工序的排屑与钻头让位需求设计，钻削过程中钻头钻穿零件后不会碰到夹具体本体，避免损坏钻头和夹具，同时镂空结构也能让加工过程中的切削液带着铁屑顺利排出，不会在定位面附近堆积铁屑，影响后续零件的装夹定位精度。在实际生产应用中，这套夹具不需要做复杂的调整，操作人员只需要将L形零件靠紧两个定位面，

　　插入防转定位销，依次拧紧四个压紧螺栓就能完成装夹，整个装夹过程耗时不超过30秒，相比通用压板的装夹方式，装夹效率提升60%以上，同时钻孔的位置度精度能稳定控制在0.05mm以内，有效降低了异形零件钻孔工序的报废率。夹具的所有受力部件都采用了调质处理的合金结构钢制作，定位面经过淬火处理，表面硬度达到HRC45-50，长期使用不会出现磨损变形，能满足大批量生产的使用寿命要求；整体结构没有复杂的传动部件，日常维护只需要定期清理定位面的铁屑、在压紧螺栓的螺纹处涂抹少量润滑脂即可，维护成本极低。从安装边界来看，夹具整体的长宽尺寸控制在小型钻床工作台的适配范围内，高度方向不会超出钻床的主轴行程下限，不需要调整钻床的原有参数就能直接投入使用，对于多品种小批量的生产场景，也可以通过更换定位块的方式适配不同尺寸规格的L形零件，具备一定的通用适配能力。
