石油钻井用VARCO邦巴50100阀组结构

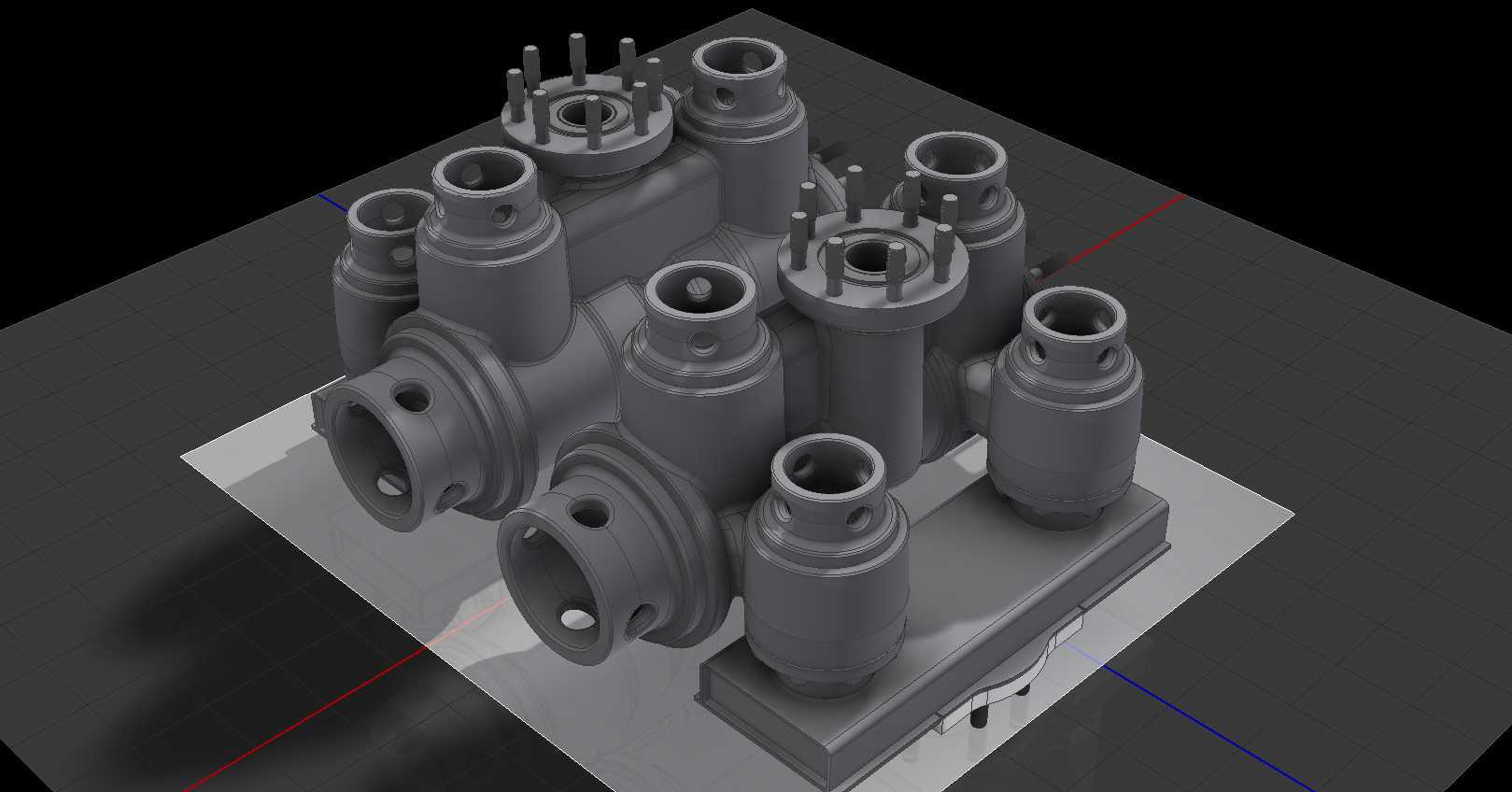

　　这套阀组结构主要应用于陆地及海洋石油钻井作业的井控管汇系统，是高压泥浆、压井液、节流管汇中的核心流体控制单元，承担钻井作业过程中多通路流体的切换、截流、压力调控功能，适配井口高压作业工况，可在高含硫、高固相颗粒的钻井液介质环境下长期稳定运行。从结构布局来看，整体采用集成式阀座设计，将多个通路控制阀整合在同一锻造基体上，相比传统分体式管汇连接结构，减少了法兰连接密封点位，大幅降低高压工况下的介质泄漏风险，基体采用整体锻件加工成型，流道经过圆滑过渡处理，避免流体在转角处形成紊流冲蚀，有效延长阀体在含固相颗粒介质下的使用寿命。设计过程中首先考虑的是井口安装的边界约束，整体安装基座采用矩形定位结构，

　　预留的螺栓安装孔位匹配标准井控管汇的安装间距，可直接适配现有VARCO系列井口设备的安装接口，无需额外加工过渡连接法兰，整体高度控制在常规井口操作平台的安全作业范围内，不会干涉井口周边的钻具操作、人员巡检通道。每个独立控制阀单元采用顶部压紧式密封结构，阀杆的密封组件采用多重填料组合密封形式，可在不拆解整体阀组的情况下在线更换密封填料，减少钻井作业过程中的非生产停机时间。阀组的各个通路接口采用标准高压油井管螺纹连接形式，接口的同轴度、端面垂直度均按照高压流体设备的加工公差要求控制，确保连接后密封面的贴合度，避免高压下出现刺漏问题。从流体通路设计来看，各个阀位的布局充分考虑了操作便利性，常用的节流、压井通路控制阀布置在靠近操作侧的位置，

　　阀门手轮的操作高度符合人体工程学要求，操作人员站在平台侧方可直接完成阀门的开关操作，无需探身或借助额外操作工具。阀组内部的流道直径经过通径匹配计算，可满足大排量压井作业时的流体通过能力，避免流道缩径造成的节流压降过大、冲蚀速率加快问题。针对高含硫油气井的作业需求，阀体基体的材质选型适配抗硫材料要求，与介质接触的流道表面做了硬化处理，可抵御硫化氢应力腐蚀以及钻井液中固相颗粒的高速冲蚀。在建模过程中，对各个阀门的运动行程做了干涉检查，确保阀瓣在全开、全关行程中不会与相邻阀组的结构件发生碰撞，同时预留了足够的扳手操作空间，相邻阀门手轮之间的间距满足现场操作的最小空间要求，不会出现操作相邻阀门时互相干涉的问题。

　　安装基座的底部做了平面度加工处理，可直接固定在井口管汇的支撑梁上，基座上设置的定位销孔可实现阀组的快速对位安装，减少现场安装的找正时间。每个阀位的顶部预留了压力检测接口，可在线安装压力传感器，实时监测各个通路的流体压力，为井控作业提供实时数据支撑。整体结构没有采用多余的装饰性设计，所有结构特征均服务于功能需求，外部的加强筋布置在流道转角、高压腔体的外侧，在保证整体结构强度满足额定工作压力要求的前提下，尽可能降低整体重量，方便现场的吊装转运。
