HERCULES型高压密封填料函油结构设计

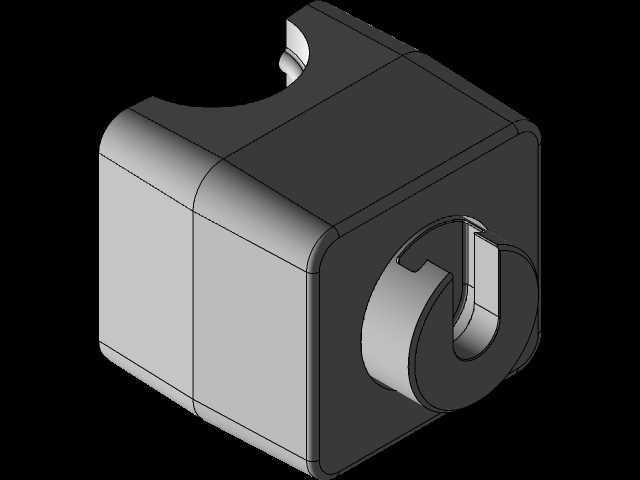

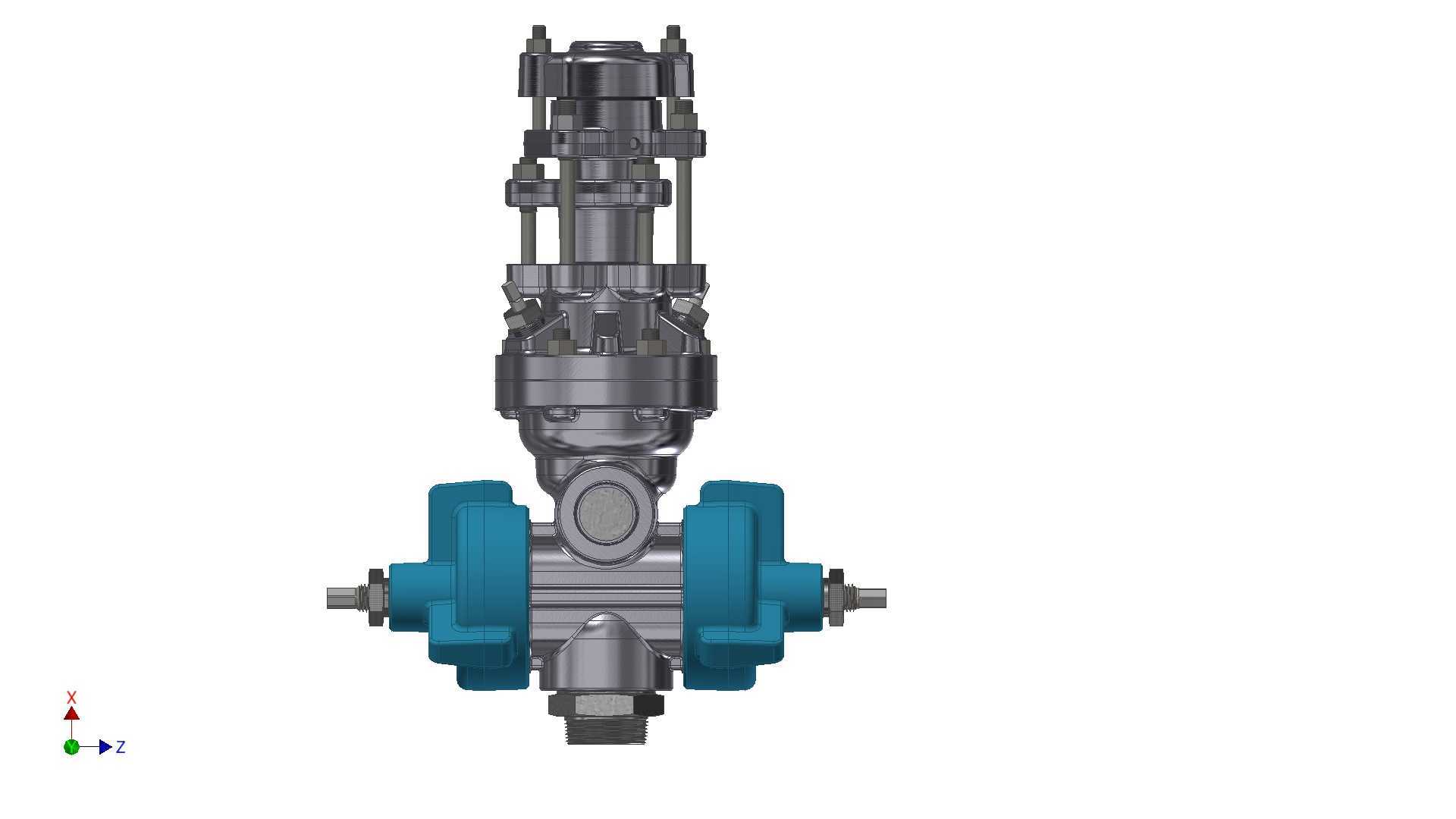

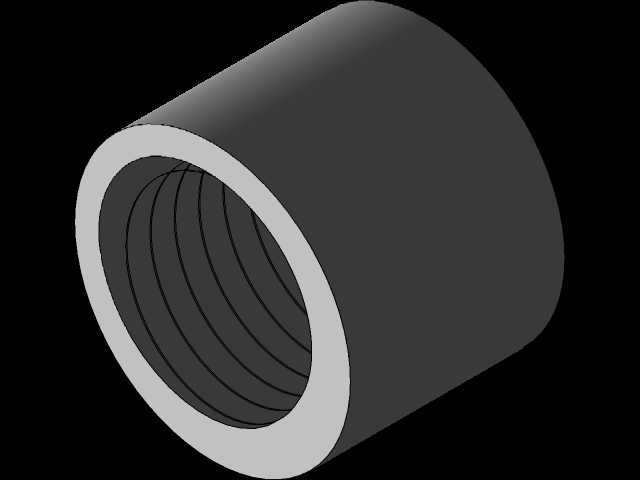

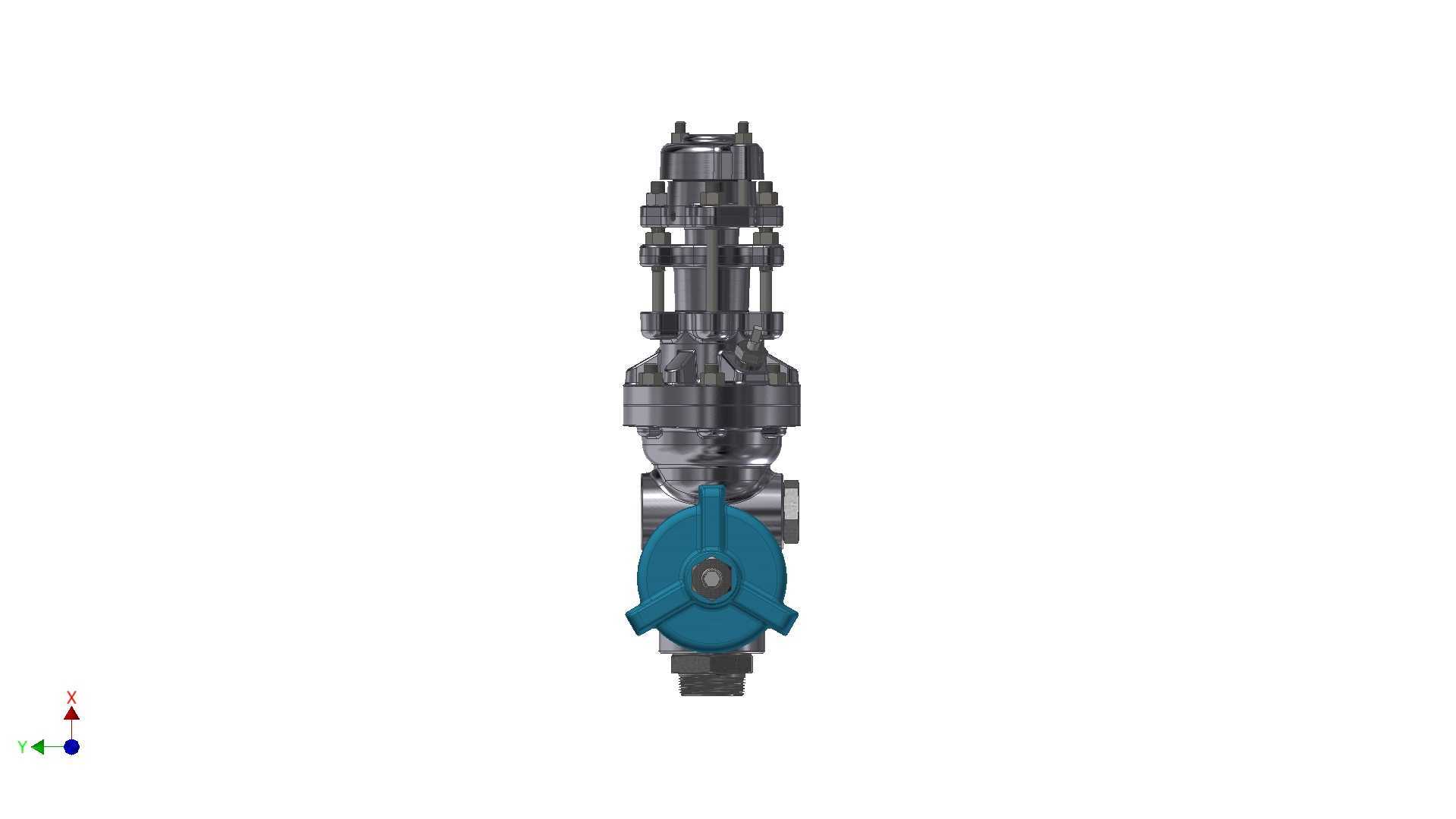

　　在高压流体输送、工业过程控制的管线系统中，阀杆动密封部位的泄漏防控一直是现场运维与结构设计的核心难点，尤其是200巴压力等级的严苛工况下，常规填料密封结构很容易出现介质渗漏、填料快速磨损、阀杆卡涩等问题，本次呈现的填料函油结构，正是针对HERCULES型密封件做的适配化承压密封设计，可直接配套对应通径的高压控制阀、切断阀使用，覆盖石化、油气输送、高压工艺管线等多个对密封等级有高要求的应用场景。从实际功能定位来看，该结构承担着三重核心作用：其一是实现阀杆与阀盖之间的动密封，在阀杆做升降、旋转调节动作的过程中，阻断管线内高压介质沿阀杆配合间隙向外泄漏的路径；其二是为填料组提供稳定的预紧载荷，通过上部的压紧调节结构，

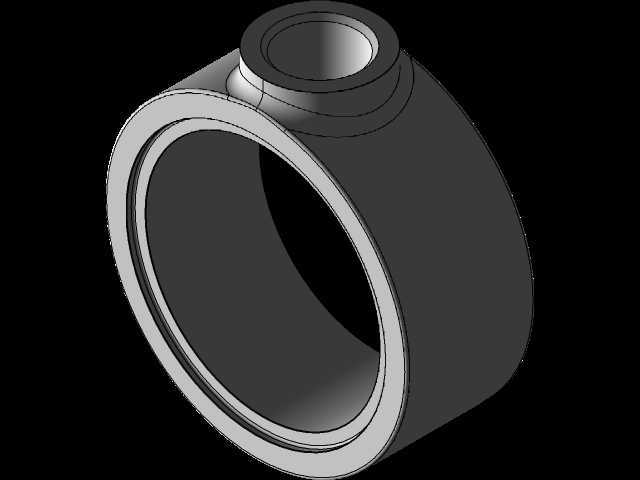

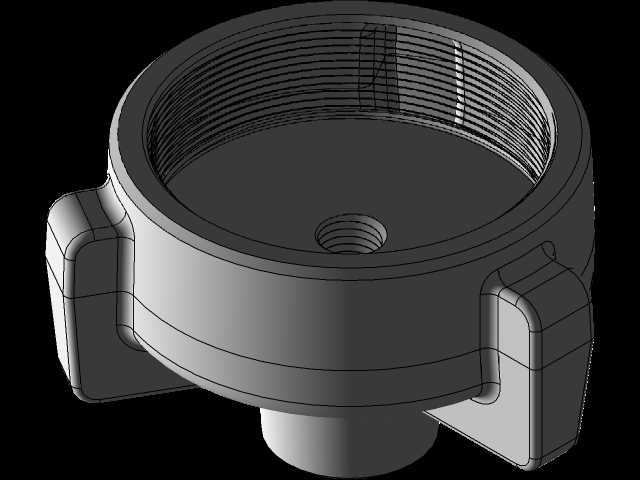

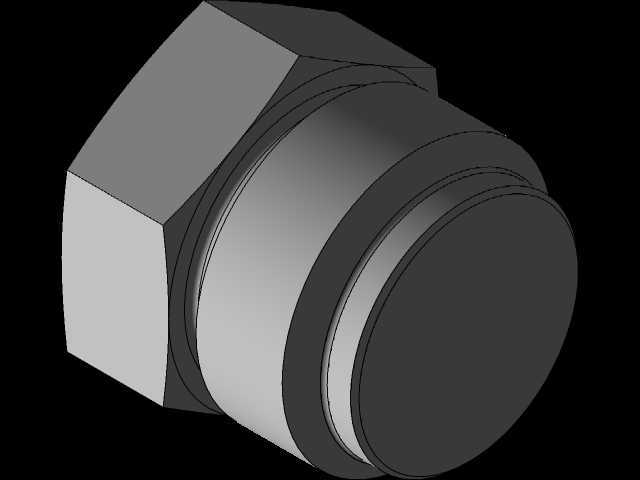

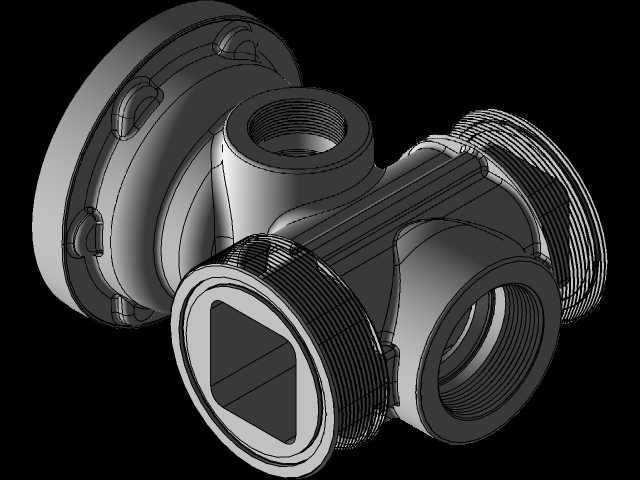

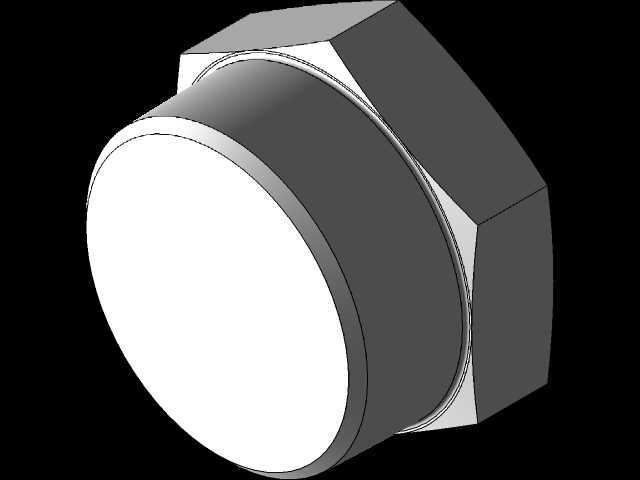

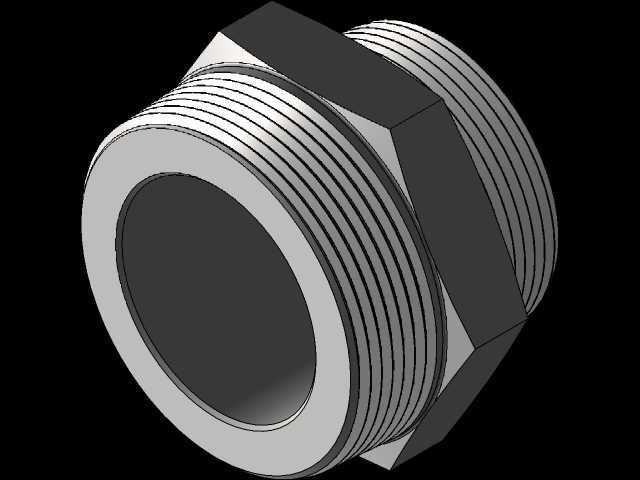

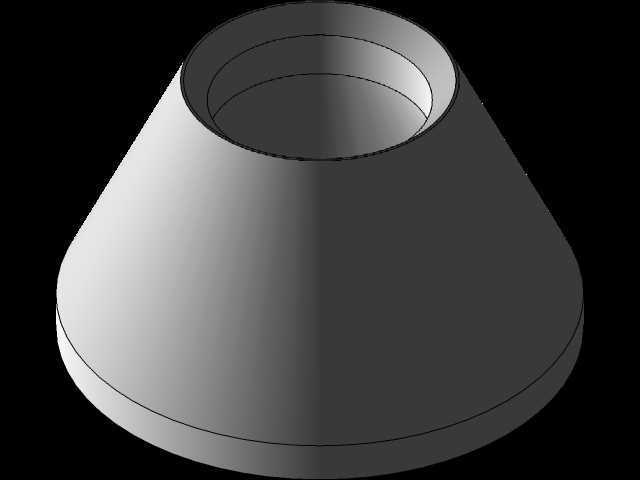

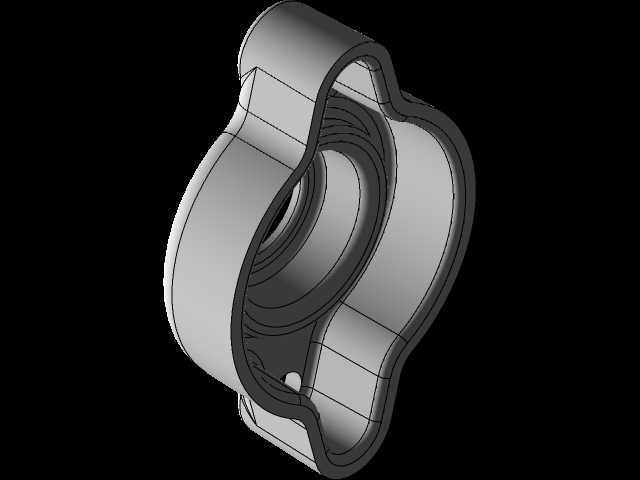

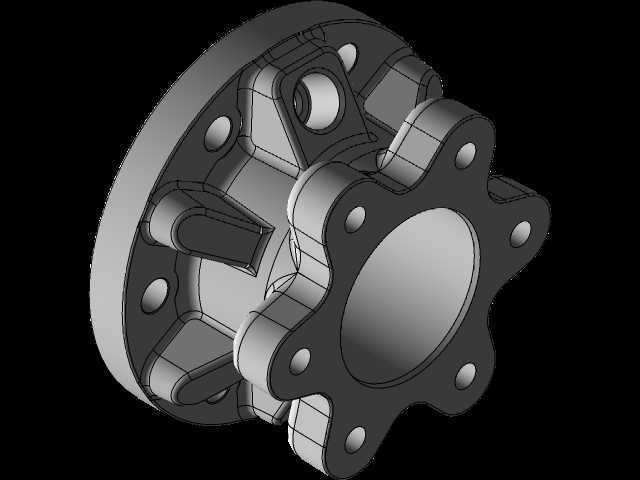

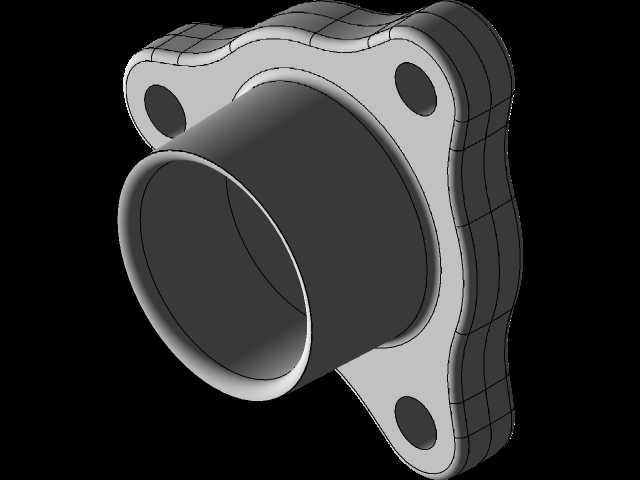

　　可在填料出现磨损松弛时，按需调整压紧力，补偿填料的形变损耗，延长密封组件的整体维护周期；其三是承担阀杆的径向支撑作用，保证阀杆动作过程中的同轴度，避免阀杆偏摆造成的填料偏磨、密封面压合不均问题。从设计思路的落地逻辑来看，整个结构完全围绕200巴的额定工作压力做强度与密封匹配：主体承压腔体采用一体化锻制结构，减少连接密封面数量，降低高压下的泄漏风险，两侧的流体连接端采用卡箍式快装对接结构，相比传统法兰连接，在同等压力等级下结构更紧凑，安装对位更便捷，同时能保证连接部位的压紧力均匀分布，避免局部应力集中造成的密封失效。填料容纳腔的尺寸设计完全匹配HERCULES型密封件的安装公差，腔体内壁做高精度珩磨处理，表面粗糙度控制在Ra0.

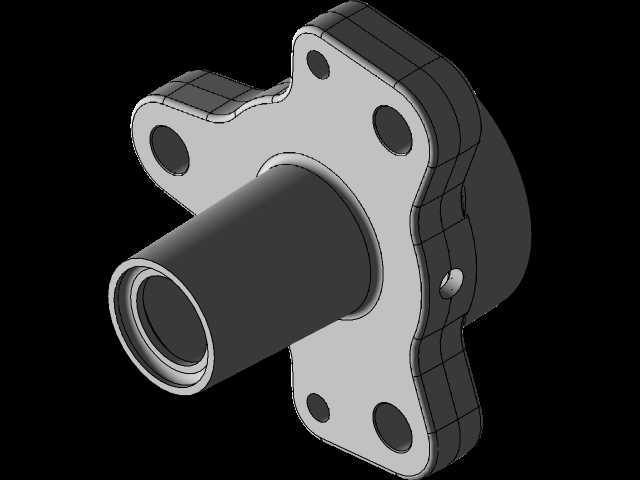

　　8以内，避免粗糙内壁刮伤密封件表面，影响密封效果；上部的填料压盖采用分级施压结构，压盖与填料接触的端面做球面自适应设计，即使阀杆存在微小的安装偏斜，压盖也能自动贴合填料端面，保证整个填料环周的压紧力一致，不会出现局部压得过紧导致阀杆动作阻力过大、局部压得过松出现泄漏的问题。从安装边界与尺寸适配角度来看，该结构的轴向安装尺寸充分考虑了高压阀门的阀盖上部空间预留，整体轴向高度控制在适配同压力等级截止阀、调节阀的常规安装空间范围内，不会出现结构过高导致执行器安装干涉的问题；两侧连接端的中心距、接口密封面尺寸完全匹配对应压力等级的管线对接标准，现场安装时无需额外加工转接件，可直接替换同参数的老旧密封结构。

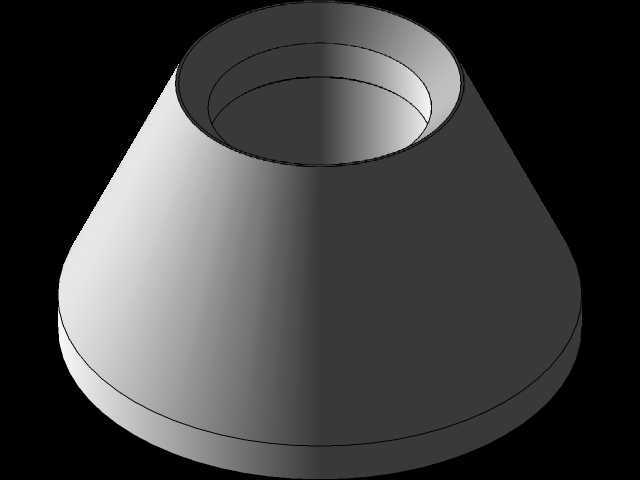

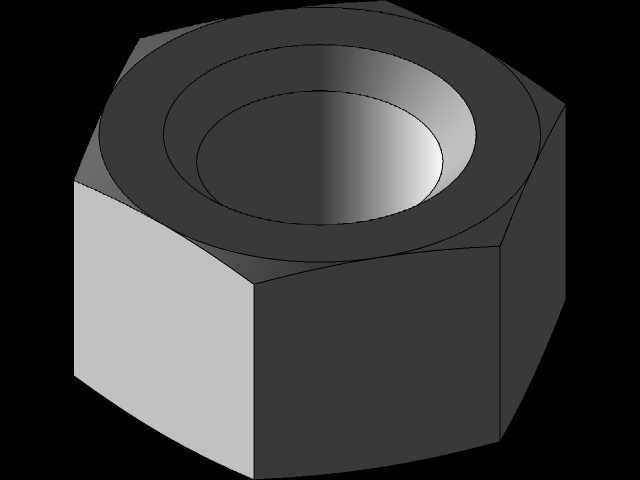

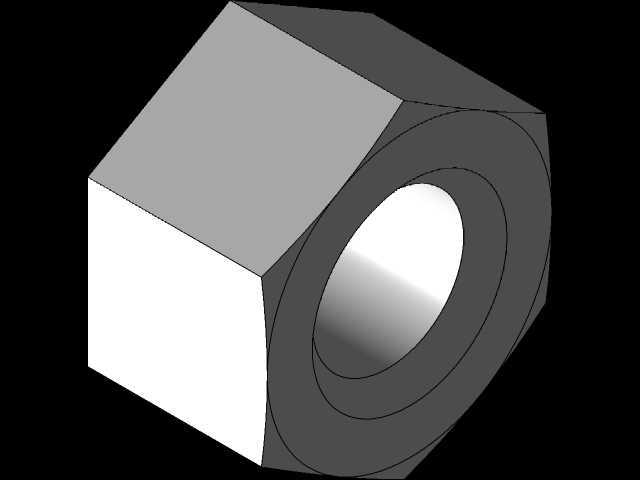

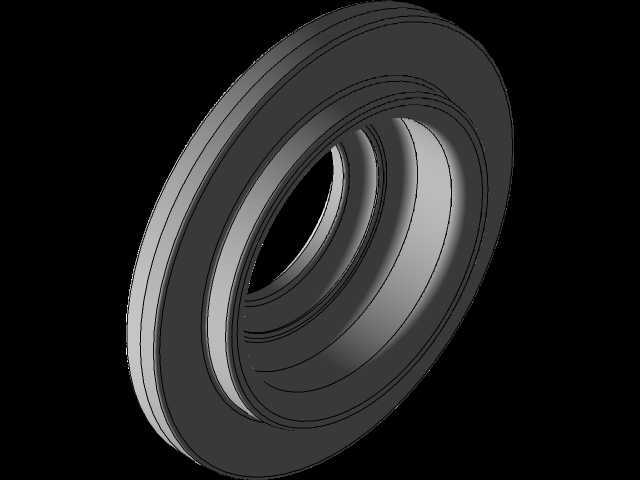

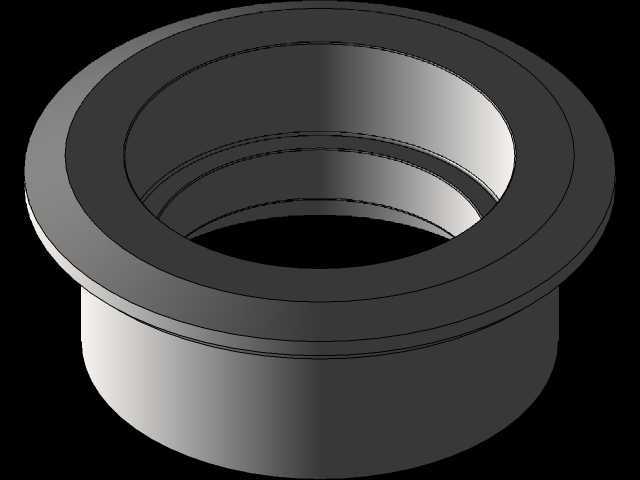

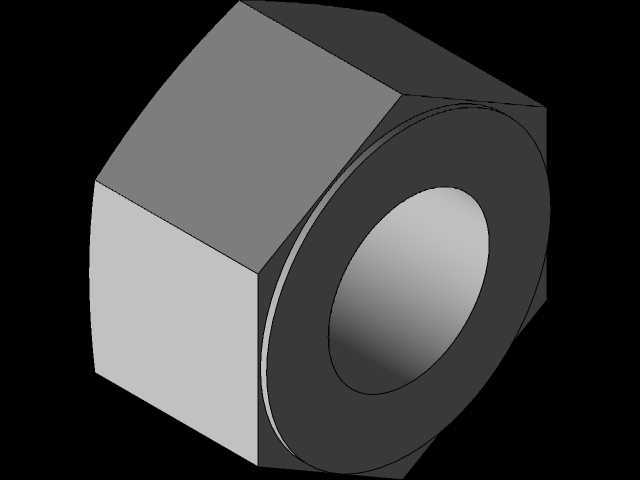

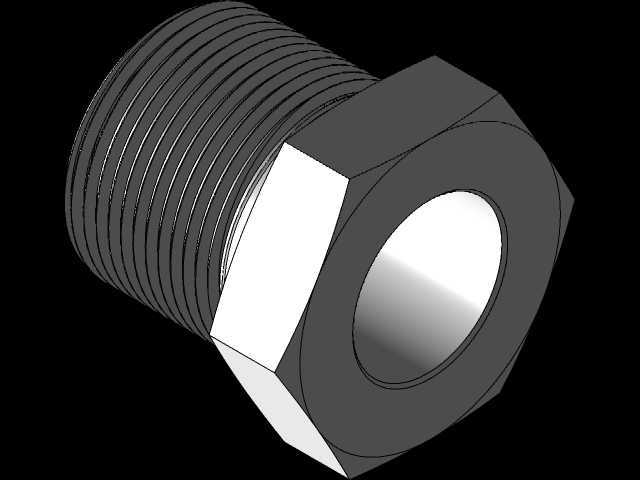

　　结构下部设置了集成式的泄放与注油辅助通道，可在不停机状态下完成密封脂的补充注入，在填料出现微量渗漏时，可通过注脂临时强化密封效果，为应急维护预留操作空间，避免非计划停机造成的生产损失。结构中的紧固件均采用高强度合金材质，预紧力计算充分考虑了200巴压力下的介质推力、温度形变带来的载荷变化，保证在长期承压状态下，紧固件不会出现蠕变松弛，维持稳定的填料预紧力。在细节结构处理上，阀杆穿过的压盖部位设置了防尘刮环，可刮除阀杆动作过程中粘附的环境粉尘、杂质，避免杂质进入填料腔划伤密封件与阀杆表面；填料腔底部设置了金属支撑垫环，垫环与阀杆的配合间隙控制在0.1-0.15mm，既不会因为间隙过大导致填料被高压介质挤入间隙造成损坏，也不会因为间隙过小导致阀杆动作时出现卡涩。整个结构的流道部位做了圆滑过渡处理，减少高压介质流过时的湍流冲蚀，避免长期冲蚀造成的结构壁厚减薄，提升结构的整体使用寿命。对于从事阀门结构设计、现场设备选型的工程人员来说，该结构的建模细节完整还原了高压填料密封的设计要点，包括各部件的配合公差、密封件的压缩量预留、承压部位的壁厚取值、紧固件的布局逻辑，都可以作为同压力等级密封结构设计的参考范本，建模过程中对各部件的装配约束完全按照实际装配关系设置，可直接用于装配干涉检查、动作模拟验证，也可基于该模型快速衍生适配不同通径、不同压力等级的同类型密封结构。
