商超连锁用水平式垃圾压实设备结构

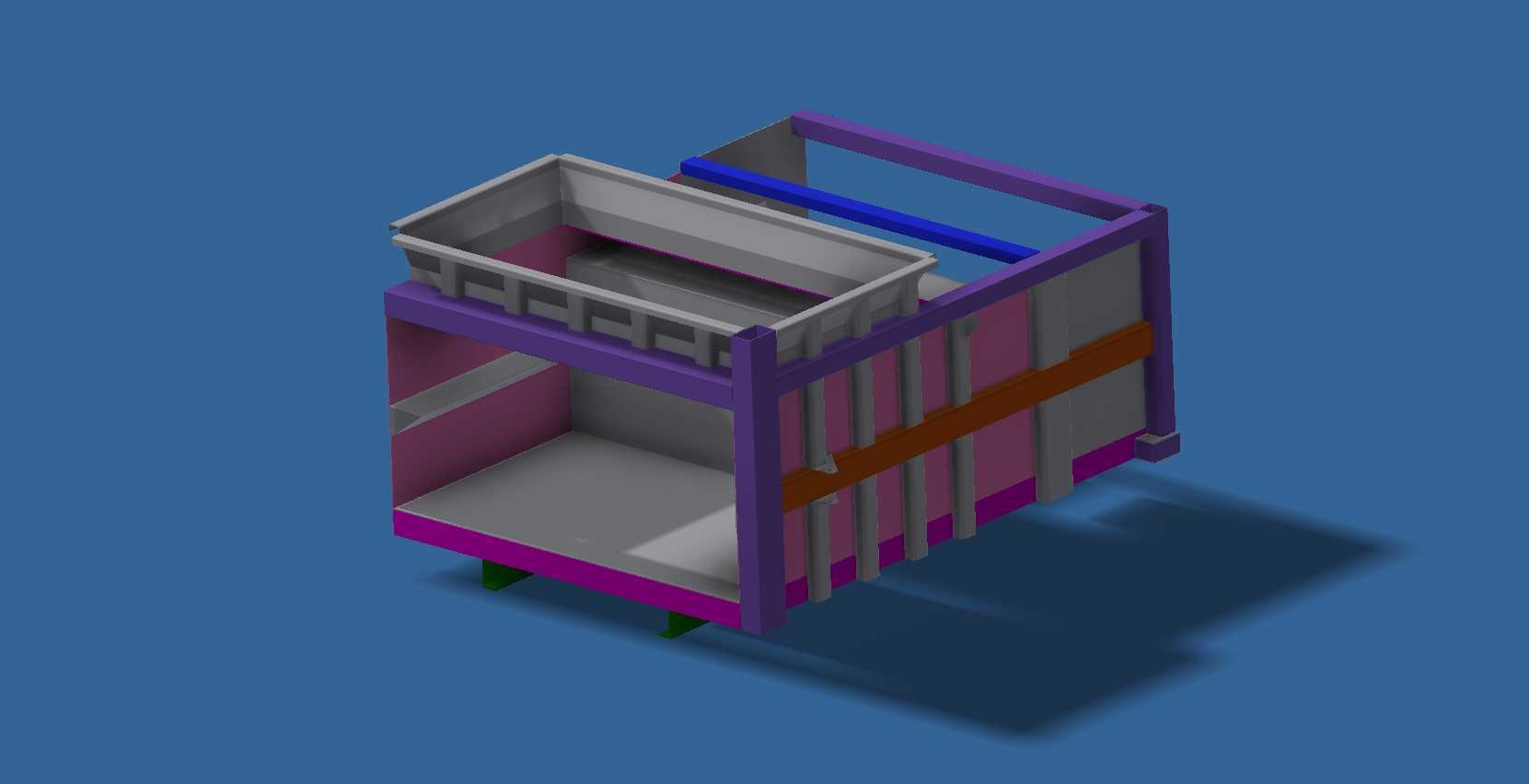

　　在大型商超、连锁超市的后场运维场景中，每日产生的纸质包装、塑料包装物、果蔬废弃物等松散垃圾体量极大，常规垃圾桶收纳不仅占用大量后场通道空间，垃圾清运频次高带来的物流成本也长期居高不下，水平式垃圾压实设备正是针对这类商业场景的垃圾减容需求开发的专用处理设备。该设备采用卧式水平压缩的结构布局，区别于立式压实设备的上下施力方式，水平施力的结构更适配商超后场低矮、狭长的安装空间，设备整体采用框架式焊接机架作为承载主体，紫色标识的主框架采用矩形型钢拼焊成型，框架上下两层分别设置压缩仓与收纳仓结构，上层敞口式仓体用于待压实垃圾的临时投放，下层仓体用于承接压实后的垃圾块，仓体侧壁设置多道竖向加强筋，

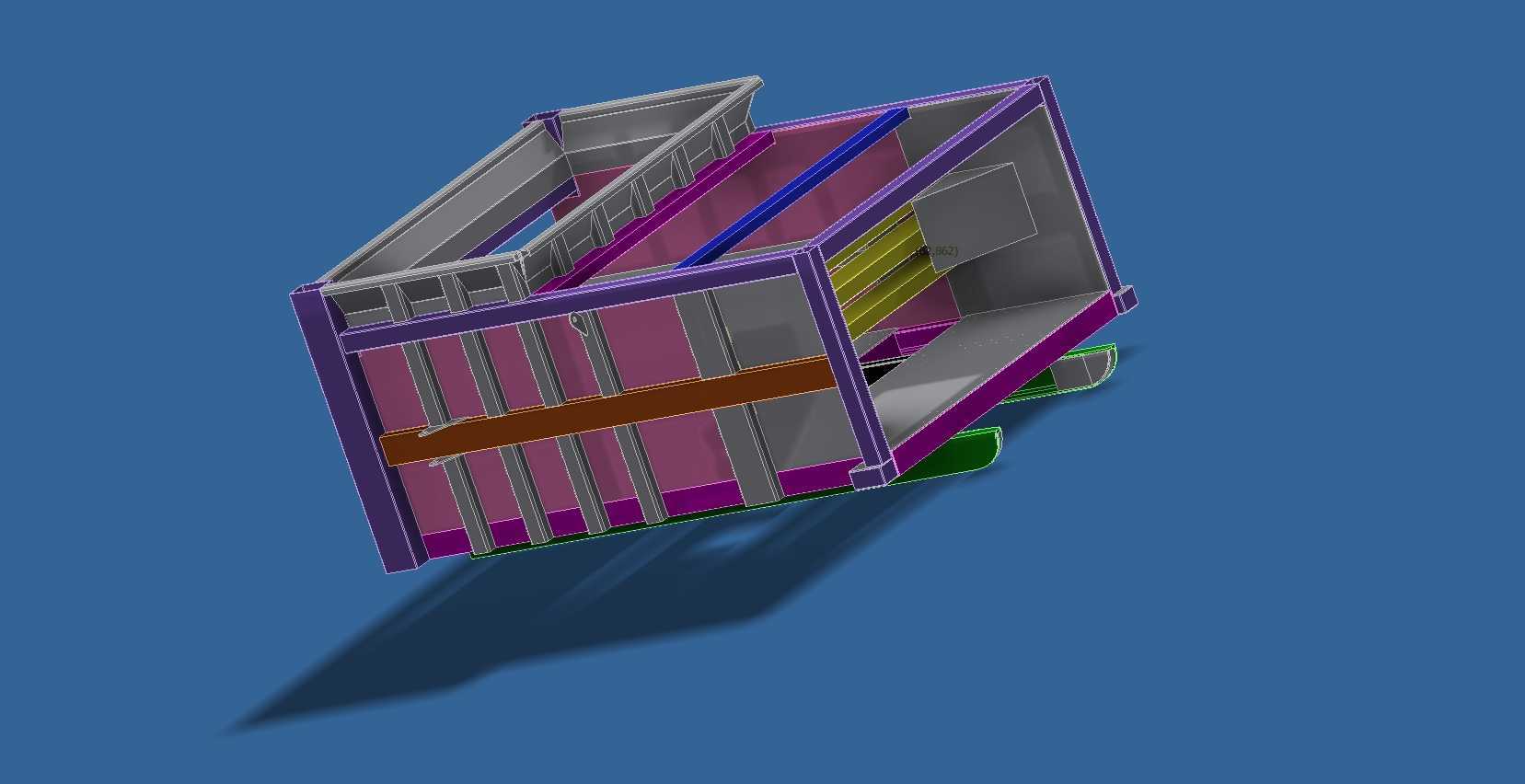

　　避免长期压缩作业中仓壁受侧向挤压力出现变形外凸的问题。设备的压缩执行端采用水平布置的液压推板结构，推板沿仓体内部导轨做水平往复运动，作业时推板将上层仓体内投入的松散垃圾向仓体端部推送挤压，将松散状态下的垃圾压实为高密度块状，压实后的垃圾块可直接落入下层收纳区域，单次压缩循环可将垃圾体积缩减至原体积的15%-20%，大幅降低垃圾存储占用的空间，减少日常清运的车次需求。从结构设计的角度来看，该设备的框架受力路径经过针对性优化，压缩作业产生的水平反力直接通过主框架的前后端横梁传递消解，无需额外做地面锚固处理，降低了商超后场的安装施工难度，设备底部设置可调式支撑脚，可适配后场不平整的地面工况，保证设备运行过程中的框架水平度，

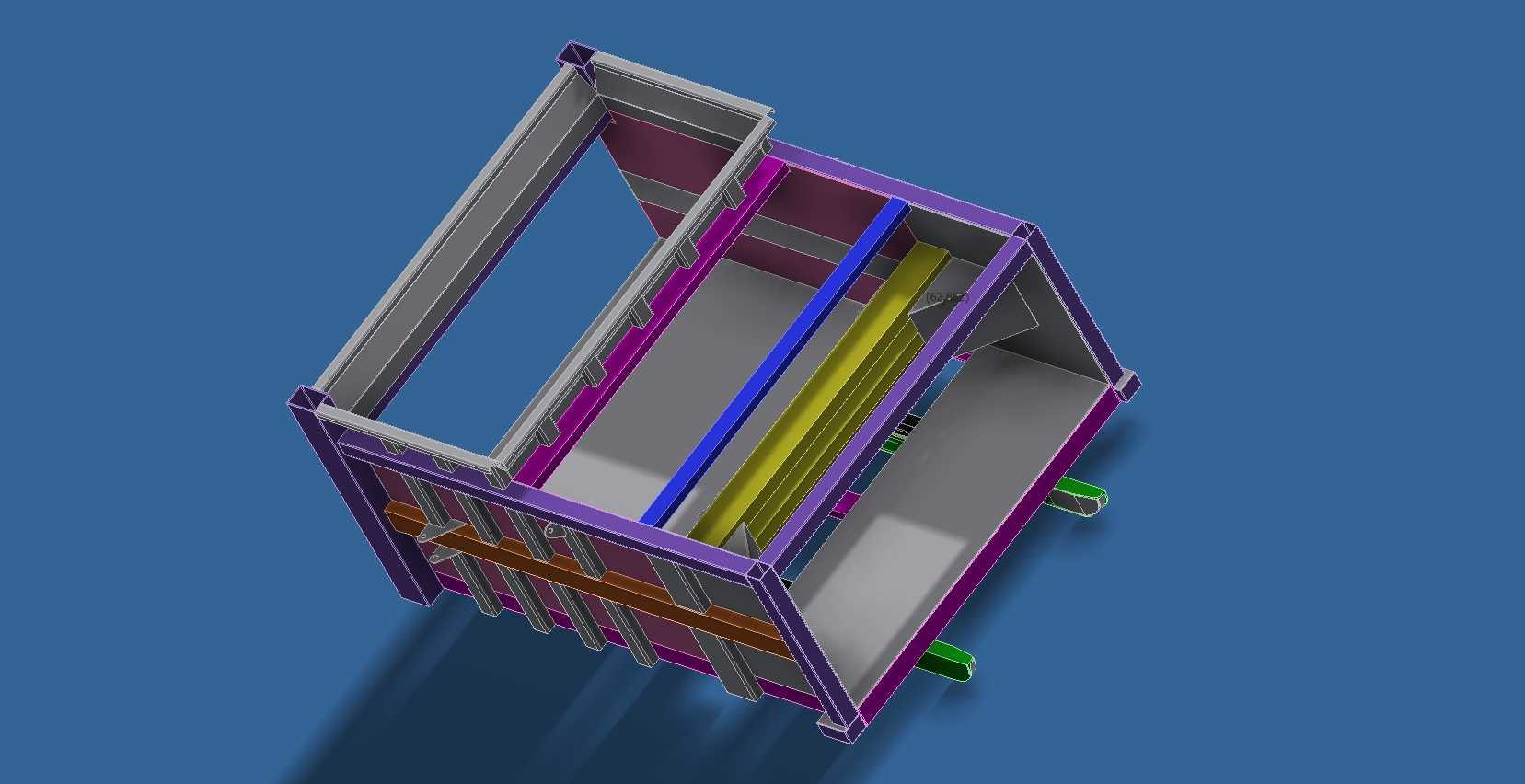

　　避免推板运行出现卡滞。设备的仓体边缘做了折边钝化处理，避免日常投放垃圾时操作人员被锐边划伤，仓体内部的推板导向面采用耐磨衬板铺设，减少长期往复运动带来的磨损失效，延长设备的维护周期。在安装边界方面，该设备的整体宽度控制在1.8米以内，长度适配常规商超后场2.5米的通道预留空间，设备整体高度不超过2米，不会遮挡后场的消防管线与照明设施，设备的投料口高度设置在1.1米，匹配操作人员站立投料的舒适高度，无需额外搭建操作平台。设备侧面预留的液压管线安装位采用隐藏式布局，避免后场清运作业中管线被周转箱、手推车剐蹭破损，框架上设置的蓝色横向构件为管线防护槽，将液压油管、控制线缆统一收纳在槽内，既提升了设备外观的整洁度，

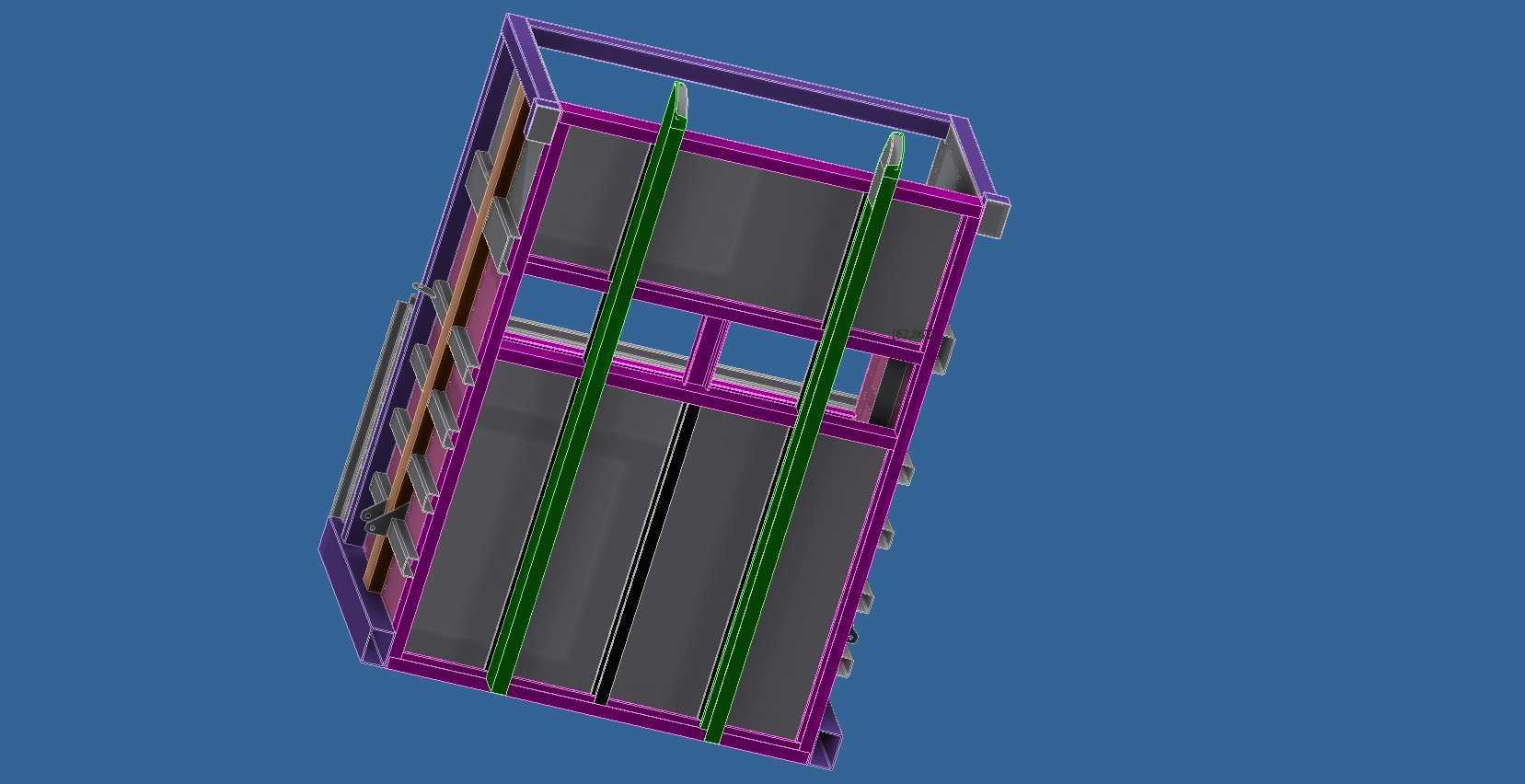

　　也降低了管线外露带来的安全隐患。设备的压缩仓与收纳仓采用分体式装配结构，后期维护时可单独拆卸仓板更换磨损部件，无需整体拆解主框架，降低了运维的拆装工作量。针对商超场景垃圾成分复杂的特点，推板的前端面做了网格状加强结构，可应对混杂的硬质包装、木质边角料等垃圾的挤压载荷，避免推板受压出现凹陷变形，仓体端部的止挡结构采用加厚钢板焊接，可承受压实过程中最大的挤压力，不会出现焊缝开裂的问题。设备底部设置的绿色支撑垫块采用减震橡胶材质，可吸收压缩作业时产生的振动，避免振动传递到建筑地面产生噪音，适配商超对后场作业噪音的管控要求。
