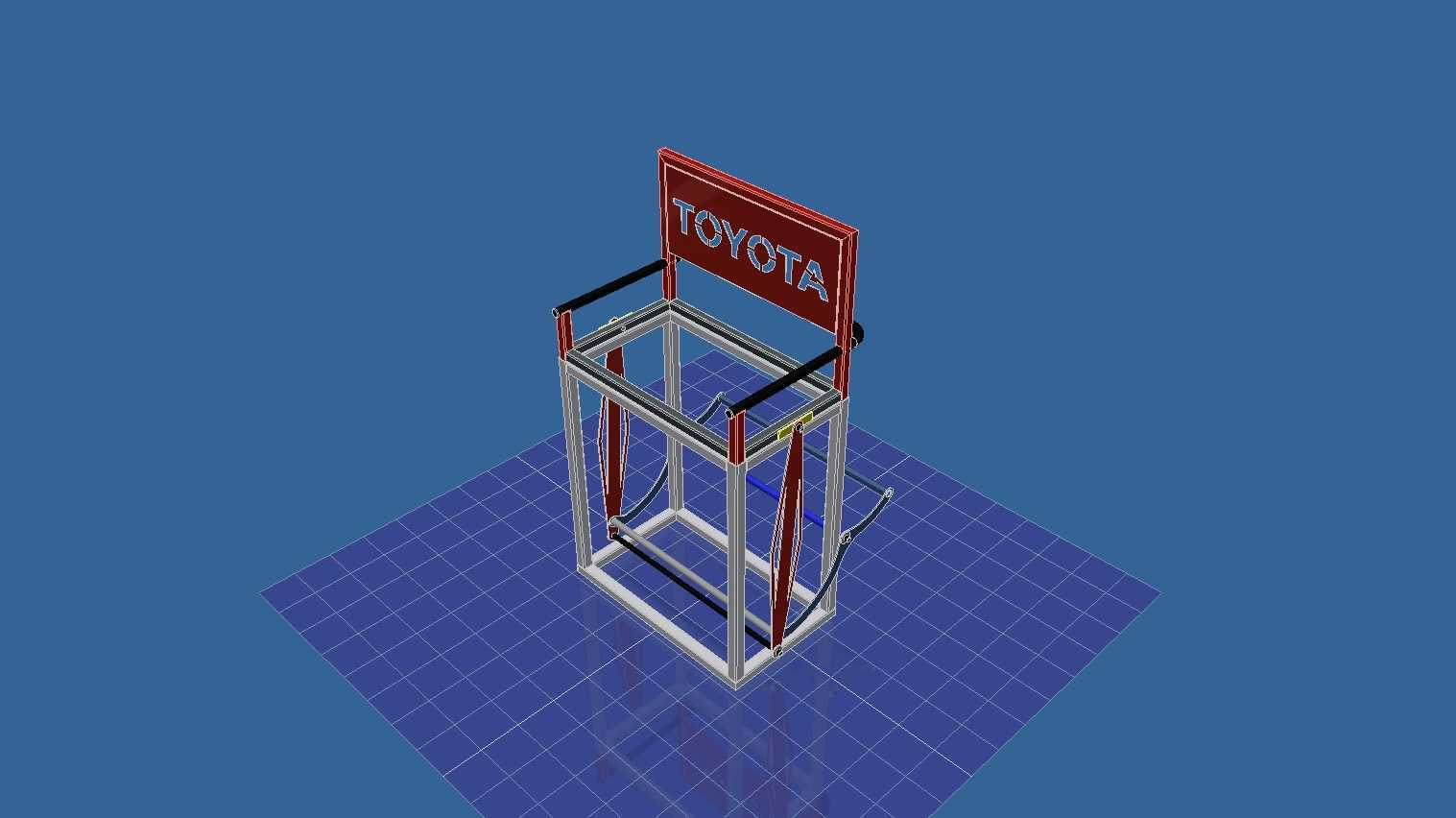

丰田立体仓库维修旋转作业梯结构设计

　　这套旋转作业梯主要服务于密集型立体仓储场景，针对高位货架区域的设备维保、货位调整、小件故障排查等作业需求设计，区别于普通固定登高梯，其旋转结构可在狭窄的仓储巷道内完成作业方位的快速切换，无需反复挪动梯体基座，大幅压缩高位作业的准备时间。从实际作业逻辑出发，仓储巷道的净宽通常控制在1.2米至1.8米区间，传统直梯或固定平台梯在转向时需要预留至少0.8米的回转空间，很容易挤占堆垛机、AGV的通行路径，这套梯具的旋转支撑结构设置在基座中心位置，上部作业平台可绕中心轴完成360度水平回转，回转过程中梯体最外侧的运动边界距离中心轴不超过0.7米，完全适配常规仓储巷道的宽度限制，不会对仓储自动化设备的正常通行造成干涉。

　　梯体的主体框架采用工业铝型材搭配钢制连接件搭建，基座部分采用加厚方钢焊接成矩形底架，底架四角设置可调节支撑脚，在不平整的仓库地坪上可通过调节支撑脚高度保证平台水平度，避免高位作业时出现梯体晃动。作业平台的护栏高度设置为1.1米，符合高空作业防护的安全规范，护栏中部设置0.5米高的中间横杆，底部设置100毫米高的挡脚板，防止作业过程中工具、零配件从平台边缘坠落伤及地面人员或设备。平台表面铺设花纹防滑钢板，即使在仓库地面有灰尘、少量油污的情况下，也能保证作业人员站立时的摩擦力，降低滑倒风险。

　　顶部设置的品牌标识架并非单纯的装饰构件，其框架内部可集成作业照明灯具、安全警示灯的安装位，在立体仓库货架区照明不足的情况下，可直接在标识架上加装低压LED作业灯，无需额外布设临时照明线路，减少作业前的准备工序。梯体的爬梯部分采用倾斜式设计，爬梯倾角设置为60度，相比垂直爬梯更符合人员上下的发力习惯，长时间携带工具上下时的疲劳度更低，爬梯踏步采用防滑冲压钢板，每级踏步的间距控制在250毫米，适配成年人的常规步幅。

　　设计过程中重点考量了梯体的移动便利性与作业稳定性的平衡，基座底部设置四个带刹车的聚氨酯脚轮，脚轮承载力单轮不低于150公斤，整套梯体的总重量控制在120公斤以内，两名作业人员即可轻松推动梯体在巷道内转移位置，到达作业点位后踩下脚轮刹车，同时放下四个可调节支撑脚，让支撑脚完全贴合地面承受载荷，避免作业过程中脚轮受压变形或出现滑移。旋转平台的转轴部分采用推力球轴承搭配深沟球轴承的组合结构，推力球轴承承受平台及作业人员的垂直载荷，深沟球轴承承受回转过程中的径向力，保证平台回转时的顺畅度，不会出现卡滞或晃动，转轴处设置阻尼定位结构，当平台旋转到对应作业方位时，可自动卡入定位槽，无需额外插销固定，作业过程中平台不会出现意外回转。

　　从安装边界来看，整套梯体收拢状态下的外形尺寸为长1.2米、宽0.9米、高2.4米，可直接通过常规的仓库防火门、货梯，无需拆解即可完成跨区域转运。作业平台升起后的最大作业高度为4.2米，可覆盖常规立体仓库3层货架的维保作业需求，平台额定载荷设置为200公斤，可同时容纳一名作业人员及随身携带的工具包、常用零配件，满足单人维保作业的载荷要求。梯体的所有钢结构表面都经过喷塑处理，可适应仓库内多尘、偶尔有凝露的环境，不会轻易出现锈蚀掉漆的问题，铝型材框架本身的抗氧化特性也能降低后期的维护成本，日常使用仅需定期检查转轴润滑情况、脚轮磨损情况即可，无需复杂的保养工序。

　　在实际仓储作业场景中，这类旋转作业梯可替代传统的移动式登高车，在巷道宽度不足、堆垛机运行间隙较小的库区，其回转半径小的优势尤为明显，作业人员站在平台上可通过旋转平台覆盖周边三个货位的维保作业，无需像传统登高梯那样每完成一个货位的作业就下梯挪动梯位，单点位作业效率可提升40%以上。同时梯体的结构没有复杂的液压或电动部件，纯机械结构的故障率极低，即使在仓库低温、高粉尘的环境下也能稳定使用，不会出现电动升降设备电瓶亏电、液压系统漏油等常见故障，适合仓储场景下的高频次、长时间使用需求。
