航模用外转子无刷老虎电机MT1306结构设计

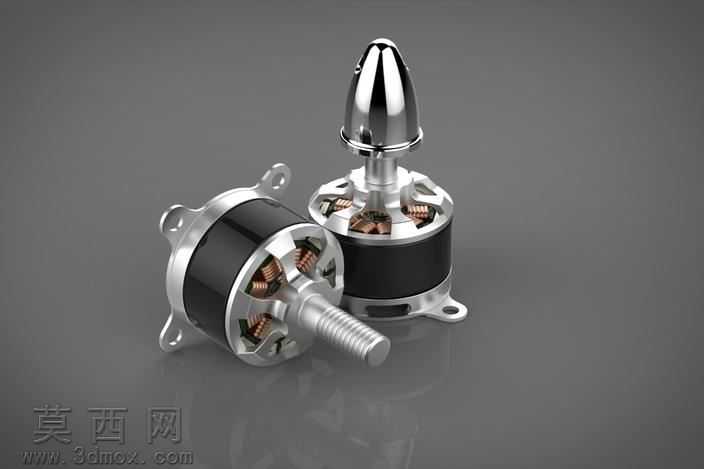

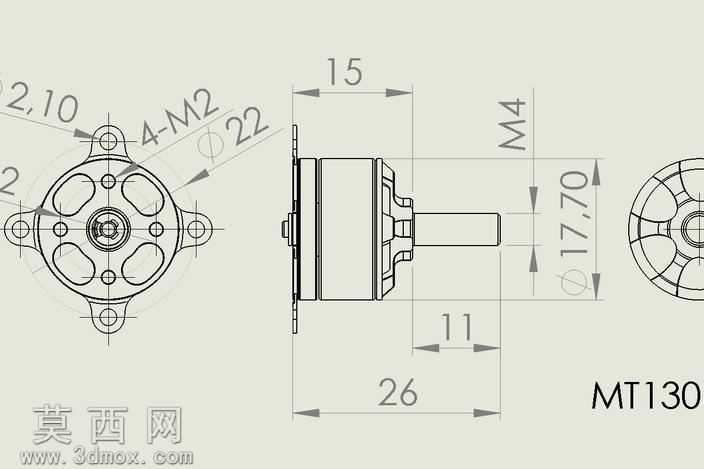

本模型为适配小型四轴飞行器、迷你直升机的外转子无刷电机，建模阶段以真实航模动力电机的实物测绘尺寸为基准，在三维软件中先完成核心部件的参数化搭建：首先构建定子铁芯的叠片结构，精准还原定子槽的分布角度与槽型尺寸，每一处绕组的排布空间都按照实际绕线工艺预留合理间隙，避免建模出现结构干涉问题。转子部分采用一体化壳体设计，将永磁体的嵌装槽、输出轴的安装定位孔、安装耳的固定孔位逐一做特征建模，输出轴的螺纹段严格按照航模桨叶安装的标准螺距绘制，保证虚拟装配时桨夹部件可完全适配。前端整流头采用流线型曲面建模，通过曲面放样、曲率连续调整完成子弹头造型的构建，有效降低电机运转时的空气阻力。材质渲染阶段，电机外壳与安装耳赋予抛光金属材质，调整金属反射参数模拟航空铝合金的亮面质感，定子绕组部分赋予绝缘漆包线的红铜色哑光材质，永磁体部分做深色金属磨砂质感区分，中间机筒部分赋予黑色耐高温工程塑料材质，不同部件的材质粗糙度、反光度逐一调试，最终渲染图可清晰区分各结构部件，同时还原金属部件的高光反射与塑料部件的哑光质感。结构设计上充分考虑航模电机的轻量化需求，安装耳做了减重开孔处理，转子壳体做薄壁化设计同时保证结构强度，定子与转子的气隙尺寸严格控制在无刷电机的合理区间，既保证磁路效率又避免运转时出现擦碰问题。整体建模过程遵循从核心到外围的设计思路，先确定定子转子的核心配合尺寸，再逐步添加安装结构、整流结构、输出接口等附属部件，每一个特征都对应实际生产中的加工工艺，保证模型不仅具备外观展示效果，也可用于结构验证、装配模拟等工程场景，还原了微型外转子无刷电机紧凑、轻量化、高功率密度的结构特点。
