木质机械联动转动展示装置

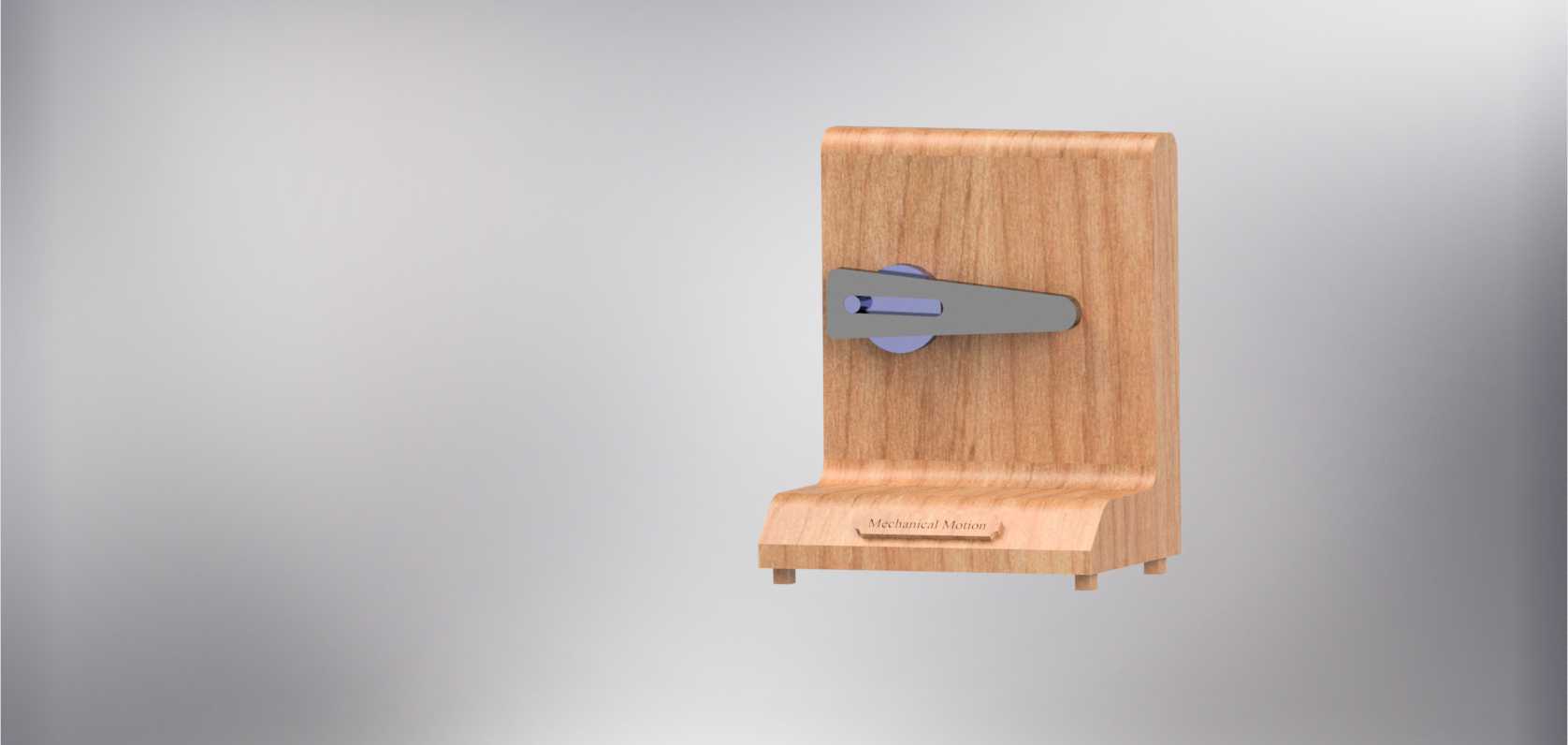

　　该木质机械联动装置的设计初衷，是通过直观的实体结构展示机械转动副的运动逻辑，同时兼顾桌面陈设的装饰属性，整体采用实木作为主体基座材料，利用木材易加工、表面质感温润的特性，降低了小批量手工制作的加工门槛，也让装置在非工业场景下具备陈设适配性。装置的核心运动单元为偏心转子结构，通过金属材质的摆臂与基座上的转轴形成转动配合，摆臂与转子之间预留了0.2mm的活动间隙，避免运动过程中出现卡滞，同时在转轴位置加装了耐磨垫片，减少长期转动带来的磨损量，延长装置的实际使用寿命。基座部分采用一体化铣削成型，底部设置四个等高支撑脚，将整体抬升3mm高度，既避免基座底面与放置台面直接摩擦造成漆面磨损，也保证了装置放置时的水平度，

　　防止运动过程中出现重心偏移导致的晃动。基座正面预留的凹槽区域可用于标注运动原理说明，方便教学演示场景下的内容展示，摆臂的转动行程经过反复校核，最大摆角控制在45度范围内，转动过程中不会与基座边缘发生干涉，运动轨迹完全处于基座的投影边界内，无需额外预留外部安全空间。从应用场景来看，这类装置既可以作为机械原理教学的具象演示教具，帮助初学者理解偏心转动、连杆联动的基础运动逻辑，也可以作为文创类桌面陈设，放置在办公区域、工业设计展厅等场所，通过可动的机械结构传递机械美学。设计过程中优先考虑了运动的顺畅性，所有转动配合面都经过打磨处理，表面粗糙度控制在Ra1.6以下，减少转动时的摩擦阻力，无需额外添加润滑介质即可实现顺畅摆动。

　　木质基座的纹理走向与装置的竖直安装方向保持一致，既提升了外观的整体性，也利用木材顺纹方向的强度特性，提升了转轴安装孔位的结构强度，避免长期转动导致孔位开裂。金属摆臂采用冲压成型工艺制作，边缘做了圆角钝化处理，没有尖锐毛刺，手动拨动时不会划伤操作人员，摆臂表面做了哑光喷塑处理，与木质基座的暖色调形成视觉对比，让运动部件的动作过程更易观察。装置整体的安装边界控制在120mm×80mm×200mm的范围内，占用空间极小，不需要额外的固定结构，直接放置在水平台面上即可使用，搬动过程中也无需拆解部件，整体结构稳固，不会因为常规搬运出现零件松动脱落的问题。在功能设计上，没有添加额外的动力单元，完全依靠手动拨动实现运动展示，降低了装置的复杂程度，也减少了后续的维护需求，转子部分的重量经过配重调整，拨动后可以依靠惯性实现3-5次往复摆动，直观展示偏心结构的运动特性。
