实验室交流分流工作台结构设计

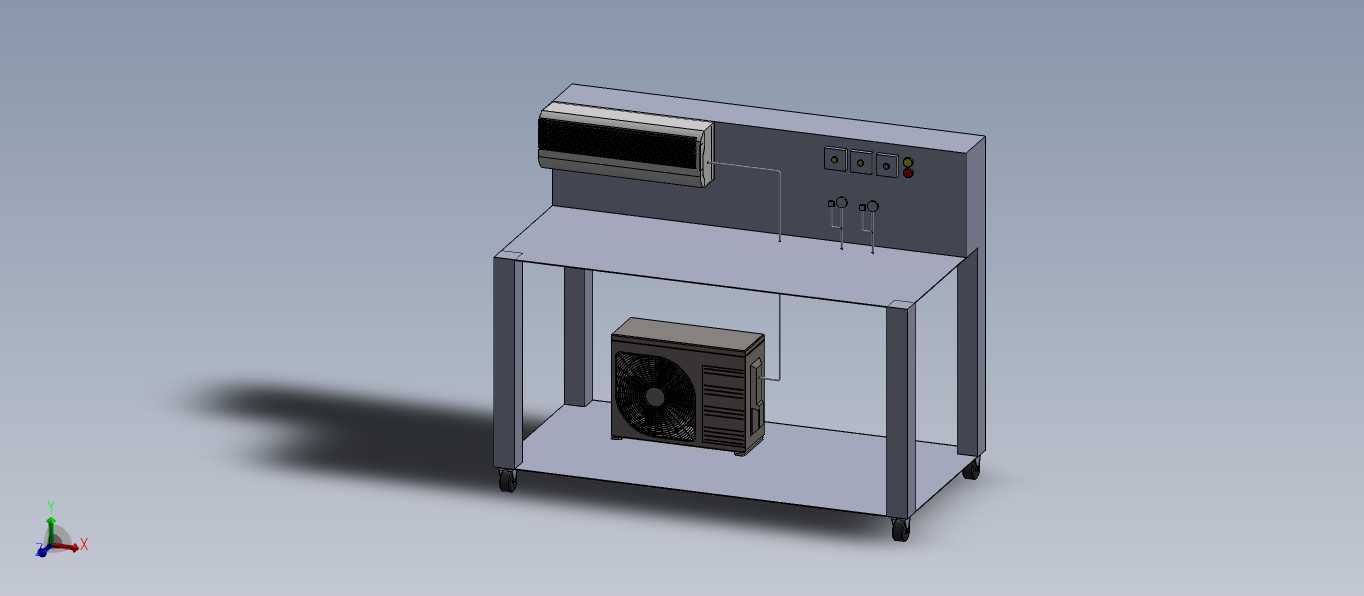

　　这套带制冷单元的交流分流工作台，主要面向理化分析、材料检测类实验室的流体分配作业场景，在需要多路介质稳定供给、同时对作业环境温度有恒定要求的实验工位上使用。日常作业中，实验人员可在台面上完成试样预处理、管路接驳、参数调试等操作，台面上部的立板集成了介质通断控制接口、状态显示模块与操作按键，可实现多路流体的通断切换、流量粗调，下部搭载的制冷单元能对循环介质进行温度管控，避免介质温升影响实验数据的重复性。

　　从结构设计逻辑来看，整体采用方通焊接机架作为承载主体，机架底部配置四个带刹车的万向脚轮，既满足实验室内部工位调整的移动需求，刹车锁定后也能保证作业过程中设备无位移晃动。台面选用理化板材质，耐常规实验试剂腐蚀，表面平整易清洁，台面边缘做倒圆角处理，避免尖锐边角磕碰实验人员或玻璃器皿。上部立板与台面采用螺栓连接，后期维护时可快速拆卸，立板上的控制元件安装位预留了走线槽，所有控制线缆、介质管路都从立板背部的走线空间排布，既避免管线外露造成的积灰、磕碰损坏，也让设备外观更规整。下部的制冷单元采用抽拉式安装结构，放置在机架下层的托板上，托板预留了散热间隙，制冷单元的出风口朝向机架外侧，避免热风直吹实验人员腿部，同时冷凝水排放管路顺着机架立柱内侧排布，直接引至设备底部的接水盘，无需额外外接排水管路就能满足短时间作业的排水需求。

　　安装边界方面，设备整体宽度控制在1200mm以内，深度控制在750mm，高度控制在1600mm，适配常规实验室标准通道的通行宽度，可直接推入常规实验台预留的空位，不需要对实验室现有布局做大规模调整。设备就位时需要预留后侧100mm的散热空间，左右两侧各预留50mm的操作空间，方便后期对接外部介质管路与电源线路。台面上的操作区域距离地面高度为850mm，符合成年实验人员站立作业的人体工程学尺寸，长时间操作不会产生明显的腰部疲劳。上部立板上的控制接口距离台面高度为200mm，实验人员在台面上操作时无需抬手过高就能完成管路插拔、按键操作。

　　功能细节上，立板上的介质接口采用快插式结构，适配实验室常用的6mm、8mm外径软管，接驳时不需要额外工具，单手就能完成管路的插拔与锁定，接口内部自带单向阀，拔下管路时不会出现介质滴漏，避免污染台面或实验试样。状态显示模块可实时显示当前分流的介质压力、制冷单元的运行温度，实验人员无需额外外接检测仪表就能掌握设备运行状态。下部制冷单元的制冷量匹配常规实验室小流量介质循环需求，可将循环介质温度稳定控制在设定值±1℃范围内，满足对温度敏感的实验流程要求。机架下层托板除了放置制冷单元，还预留了一定的储物空间，可放置常用的管路接头、备用耗材等物品，方便实验人员随手取用。

　　结构强度校核阶段，机架方通选用2mm壁厚的冷轧方管，焊接后做整体喷塑处理，防锈耐刮擦，台面额定承载可达100kg，可满足放置小型实验仪器、玻璃器皿组架的承重需求，不会出现台面变形、机架晃动的问题。脚轮选用聚氨酯材质，滚动时噪音低，不会划伤实验室的环氧地坪，单个脚轮承载可达50kg，四个脚轮总承载完全覆盖设备自重加上台面载荷的总重量，移动过程中不会出现脚轮变形、卡滞的问题。
