立式粉料定量灌装输送一体机结构

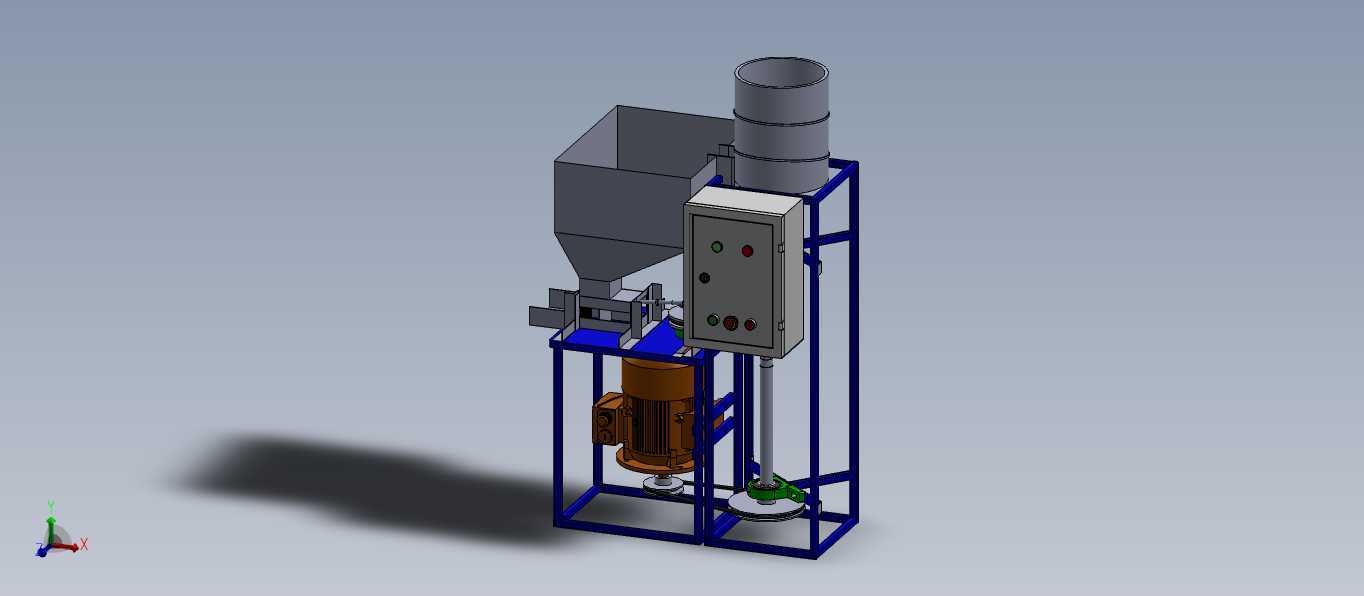

　　这套立式结构的粉料处理设备，主要面向小规格散状粉体物料的定量分装作业场景，常见于食品添加剂、精细化工粉料、小型建材辅料的生产包装工位，适配单人工位的小批量分装产线，可衔接上游储料仓与下游包装袋承接工位，完成从储料、定量给料到出料灌装的连贯作业流程。设备整体采用方管焊接的立式框架作为承载主体，框架底部预留了四个可调脚杯的安装位，可适配车间地面的不平整工况，安装时仅需保证框架上平面水平度偏差不超过1.5mm/m即可，整体占地边界约为长750mm、宽600mm、高1800mm，无需额外预埋固定螺栓，可直接放置于平整车间地面使用，适合小型加工车间的灵活工位布置需求。框架左侧设置了倾斜式进料斗，料斗侧壁倾斜角度设置为62度，

　　针对流动性一般的粉体物料可避免架桥堵料问题，料斗出口衔接螺旋给料机构，给料螺旋的螺距根据常见200-500目粉料的堆积密度设计，可通过调整螺旋转速实现不同规格的定量给料控制，给料段末端设置了截料闸门，可在灌装间隙切断料流，避免粉料滴落污染包装工位。框架上部右侧设置了圆柱状储料筒，储料筒与下方给料机构通过密闭溜管衔接，储料筒顶部预留了排气口，可对接车间除尘系统，避免灌装过程中粉料外溢造成车间粉尘超标，储料筒侧壁设置了透明观察段，可直观查看内部余料量，方便操作人员及时补料。框架中部靠前位置挂载了壁挂式电控柜，电控柜面板上设置了电源开关、启动停止按钮、急停按钮以及参数调节旋钮，电控柜内部预留了变频器、交流接触器的安装位，

　　可实现给料电机的转速调节，同时预留了称重模块的信号接口，可扩展称重式定量灌装功能，进一步提升分装精度。框架下部左侧安装了驱动电机，电机通过皮带轮减速机构驱动给料螺旋运转，皮带传动结构可在物料卡滞时实现过载打滑，避免硬连接造成的电机烧毁或者螺旋叶片变形，电机安装座设置了长条形调节孔，可方便调整皮带张紧度，降低日常维护的操作难度。框架下部右侧设置了出料口导向机构，出料口位置可根据包装袋的口径调整导向套的尺寸，适配不同规格的包装袋灌装需求，导向套下方预留了1200mm的操作空间，可容纳操作人员手持包装袋接料，或者放置小型接料台承接灌装完成的物料。整套设备的设计思路围绕小型粉体分装场景的实用性展开，没有冗余的复杂结构，

　　所有易损件均采用标准件设计，给料螺旋的叶片采用耐磨不锈钢材质制作，可适应具有轻微磨琢性的粉料输送需求，框架表面采用喷塑处理，可适应车间内的潮湿或者轻微腐蚀环境，电控柜的防护等级达到IP54，可避免粉料进入柜内造成电气元件接触不良。在实际使用过程中，操作人员仅需将上游输送来的粉料倒入上部储料筒，设定好单次灌装的给料时间或者称重参数，即可启动设备完成连续灌装作业，设备的运转噪音控制在75分贝以内，符合车间作业的噪音标准，日常维护仅需定期检查皮带张紧度、清理给料螺旋内的残留物料即可，无需复杂的专业维护操作。设备的管路与线路均沿框架方管的内侧布置，通过线卡与管卡固定，避免外露的管线被物料剐蹭或者被操作人员误碰，提升了设备使用的安全性，所有转动部位均设置了安全防护罩，避免操作人员衣物或者工具卷入转动机构造成安全事故。
