带停止传感器料斗式箱料输送装置

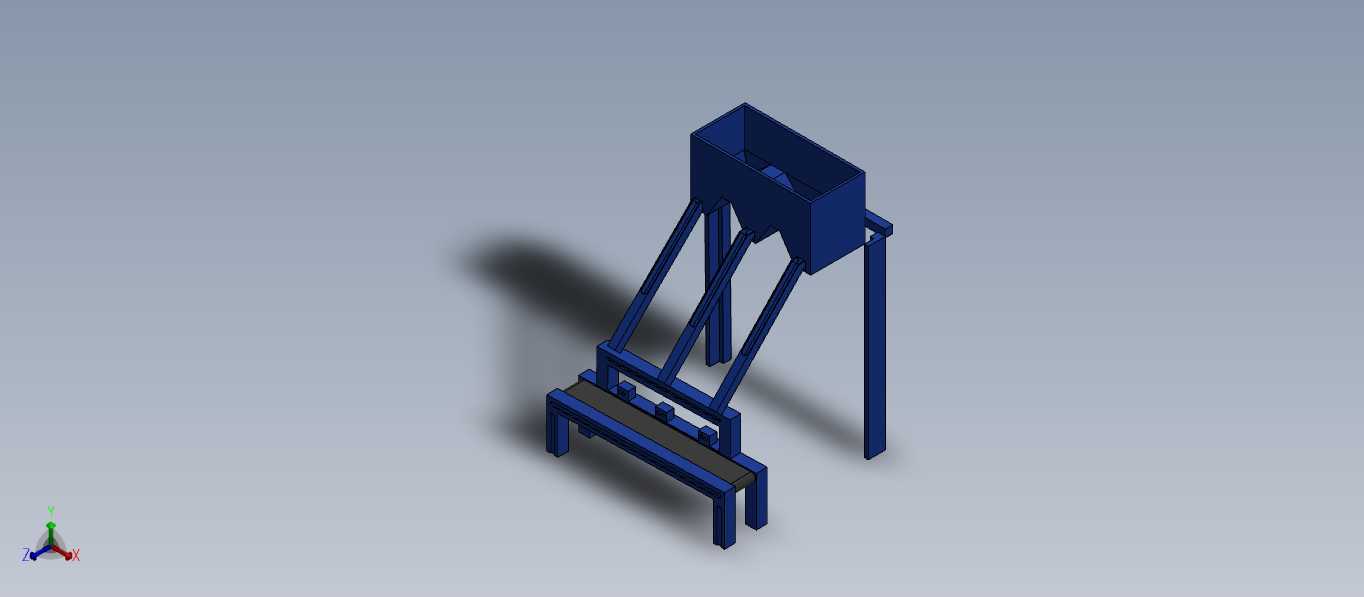

　　在包装、小件加工、仓储分拣这类需要批量转运箱装物料的生产场景里，料斗落料搭配皮带输送的结构是非常常见的工位配置，这套带停止传感器的输送装置，核心就是解决料斗定量落料后，箱体输送到位自动停线的工位需求，避免物料堆送、箱体错位的问题。从结构布局来看，整套装置分为上部储料料斗、支撑钢架、下部皮带输送段三个核心部分，上部的料斗采用上宽下窄的漏斗式结构，上方敞口尺寸适配上游来料的落料范围，下方缩口的出料宽度刚好匹配输送线上箱体的进料宽度，能保证散料或者整箱来料准确落入下方的承载箱体，不会出现撒料、卡料的情况。支撑钢架采用方管焊接结构，四根主立柱垂直落地，斜向支撑筋连接料斗侧壁与立柱中段，抵消料斗满载时的侧向倾覆力矩，立柱底部预留了安装孔位，

　　可以直接通过膨胀螺栓固定在车间水泥地面，也可以搭配减震脚垫调整水平度，整套支撑结构的高度设计适配常规人工操作或者下游设备接料的高度，不需要额外搭建操作平台。下部的皮带输送段采用平行托辊支撑平皮带，两端的驱动辊与改向辊张紧皮带，输送架的侧边安装有停止传感器的安装支架，传感器的检测位置刚好对准箱体输送的停止位，当箱体被皮带输送到传感器检测位置时，传感器触发信号控制驱动电机暂停，等待料斗落料完成或者人工取走箱体后，再触发信号重启输送，实现工位的间歇式输送，不需要人工反复启停设备。设计这套结构的时候，首先要考虑料斗的容积与输送节拍的匹配，料斗的储料量要满足单批次至少3-5个箱体的装料需求，避免上游频繁补料打断输送节奏，

　　同时料斗内壁做了倾斜角度优化，倾斜角度大于物料的安息角，保证物料能依靠自重顺利滑落，不会在料斗内壁积料。输送段的皮带宽度要比箱体宽度宽出50-80mm的余量，避免箱体在输送过程中偏移卡边，皮带的线速度设置在0.2-0.5m/s的区间，适配箱料装料的低速节拍，不会因为速度过快导致箱体冲过传感器检测位。传感器的安装支架做了长圆孔设计，可以沿着输送方向前后调整检测位置，适配不同长度尺寸的箱体，也能根据工位的实际操作需求调整停止位的前后距离，不需要重新打孔焊接支架。安装边界方面，整套装置的横向宽度控制在1.2m以内，纵向长度根据输送需求设置在1.8m左右，上部料斗的最高点距离地面高度不超过2.2m，不会占用过多的车间竖向空间，

　　也方便操作人员从上方观察料斗内的余料情况。驱动电机安装在输送段的侧下方，预留了检修空间，日常维护的时候可以直接拆卸电机护罩调整皮带张紧度，或者更换传感器，不需要拆解整套支撑结构。在实际生产应用中，这套装置可以直接对接上游的注塑机出料口、零件加工线的下料位，也可以作为人工装箱工位的补料输送设备，传感器的信号可以直接接入车间的PLC控制系统，和上下游设备实现联动，比如箱体到位停止后，触发料斗的出料闸门打开落料，落料完成后自动启动输送线把满料箱体送走，空箱自动补到停止位，实现整个工位的自动化运行，不需要专人值守操作。结构设计上所有的钢架连接处都采用满焊工艺，焊后做去应力处理，避免长期满载运行出现结构变形，皮带的张紧机构采用螺杆调节式，两侧的调节螺杆同步调整，保证皮带不会出现跑偏的情况，料斗的内壁可以根据输送物料的特性加装衬板，比如输送磨琢性强的物料时加装耐磨聚乙烯衬板，延长料斗的使用寿命。
