立式多工位物料处理操作台结构设计

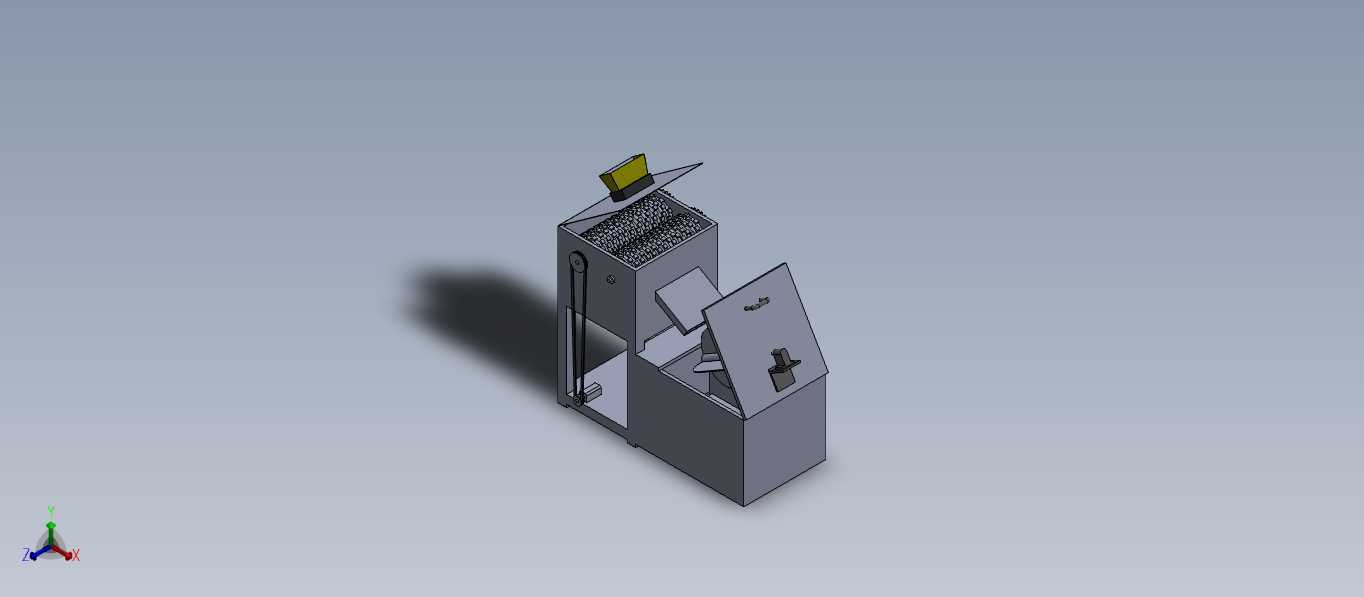

　　在中小批量零部件加工、零散物料分拣、小型工件装配的车间场景里，这类立式多工位操作台的应用覆盖度非常高，不同于大型流水线的固定工位设计，这类设备的核心优势是占地紧凑，可根据工位需求灵活调整内部功能分区，适配多品种小批量的生产作业需求。从结构布局来看，设备整体采用立式柜式框架，底部为封闭储物腔体，可放置待加工工件、作业工具或者小型辅助动力单元，中部设置倾斜式操作面板，面板预留了操作控件安装位，作业人员站立操作时无需过度俯身，符合人体工程学的操作高度要求，顶部设置倾斜的物料暂存格，格体内做了防滑挡边设计，可临时放置待处理的零散物料，避免物料滑落。设计过程中首先考虑的是安装边界的适配性，设备整体占地投影尺寸控制在0.6平方米以内，

　　可直接放置在车间通道旁、流水线侧边或者独立作业区，不需要额外做地基固定，底部可选配脚轮实现工位的快速转移，适配车间灵活调整布局的需求。框架主体采用折弯钣金拼接结构，连接处采用角码加固，保证柜体整体的承重能力，单侧边板的承重可达到50kg以上，满足放置小型工装、工具的承重需求。操作面板的倾斜角度设置为30度，这个角度是经过实际作业验证的，作业人员站立时视线自然下垂即可覆盖面板上的所有控件，手臂自然伸出即可完成操作，长时间作业不会产生过度的肌肉疲劳。顶部的物料暂存格采用向上倾斜15度的设计，物料放置后可自然向操作侧滑移，方便作业人员随手取放，格体内部设置了分隔条，可根据物料尺寸调整分隔宽度，适配不同规格的小型零件存放。

　　设备侧面预留了走线槽位，可布置气动管路或者供电线路，若需要加装小型气动夹具、电动螺丝刀等辅助工具，可直接从侧面走线，避免线路外露造成的安全隐患。柜门采用侧开式铰链结构，开合角度可达到120度，内部腔体可根据需求加装分层隔板，划分不同的储物区域，比如区分待加工件、已加工件、工具存放区，避免作业过程中物料混放。在实际使用场景中，这类操作台可应用在电子元器件装配、小型五金件分拣、零部件返修、样品检测等多个环节，不同于标准化的工作台，该结构预留了足够的改装空间，使用方可根据自身作业需求在面板上加装按钮、指示灯、小型显示屏或者工装夹具，不需要对主体结构做大规模改动。结构设计时充分考虑了钣金加工的工艺性，所有折弯边都做了圆角处理，

　　避免锐边划伤作业人员，板材的拼接缝隙控制在1mm以内，既保证外观的规整性，也避免细小零件从缝隙掉落。设备的整体高度控制在1.2米左右，这个高度既保证了内部储物空间的容积，也不会遮挡作业人员的视线，在多台设备并排布置时，车间管理人员可直接观察到所有工位的作业状态，方便生产调度。从安装维护的角度来看，所有的连接部件都采用标准紧固件，不需要专用工具即可完成拆装，后期若需要更换面板、调整内部隔板位置，普通的机修人员即可完成操作，降低了设备的维护成本。在承重设计上，操作面板的静态承重可达到20kg，可满足放置小型检测仪器、电动工具的需求，顶部暂存格的承重控制在10kg以内，适合放置轻质的零散物料，底部腔体的整体承重可达到100kg，可存放较重的工装夹具或者批量待加工工件。设备的底部设置了可调支撑脚，在地面不平整的车间环境下，可通过调整支撑脚的高度保证设备的水平度，避免操作时设备晃动，若需要移动工位，可将支撑脚收起，选配的脚轮带刹车结构，移动到指定位置后踩下刹车即可固定设备位置，不会在作业过程中发生滑移。
