小型动力单元曲轴箱壳体结构设计

　　在小型通用动力、园林机械、便携作业设备的动力单元设计中，曲轴箱是承担核心承载与腔体密封功能的基础构件，其结构合理性直接决定整套动力单元的运行稳定性、装配精度与服役寿命。不同于大排量车用动力的分体式曲轴箱结构，这类适配小排量单缸动力的曲轴箱采用一体化集成式腔体设计，将曲轴回转空间、传动齿轮容纳腔、缸体连接基面整合在单一铸件主体上，减少了多箱体拼接带来的密封面数量，从结构根源上降低了润滑油渗漏的风险，同时也减少了装配环节的螺栓紧固工序，适配小型动力单元轻量化、紧凑化的设计需求。

　　从实际应用场景来看，这类曲轴箱多适配排量在50cc到120cc区间的单缸四冲程或二冲程动力，可搭载在便携割草机、小型发电机组、迷你越野摩托、手持工程钻孔设备上，这类应用场景普遍存在作业空间受限、设备需要频繁搬运转移、作业过程伴随持续振动的特点，因此曲轴箱的结构设计首先要满足紧凑安装边界要求，整体外轮廓没有突出的冗余结构，所有安装凸台、连接孔位都贴合腔体主体布置，最大程度压缩整机横向与纵向的占用空间，让整套动力单元可以嵌入狭小的设备安装仓内。

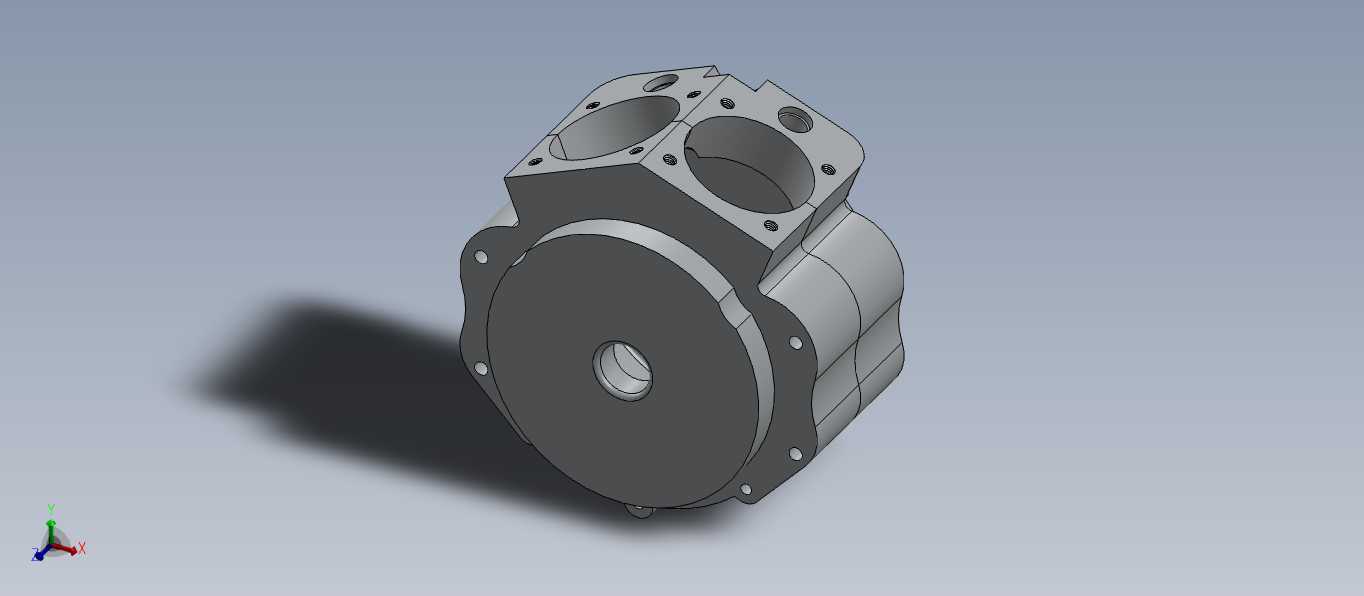

　　在功能特性设计上，该曲轴箱首先承担曲轴组件的回转支撑功能，腔体内部预留的曲轴回转空间经过运动包络校核，曲轴运转过程中平衡块、连杆大头的运动轨迹与腔体内壁保留均匀的安全间隙，既不会出现运动干涉，也不会因为间隙过大造成腔体容积冗余，增加整机重量。箱体侧面的大直径圆形端面是侧盖安装基面，上面均布的螺栓孔位按照等载荷分布设计，紧固后侧盖可以均匀压紧密封垫片，实现腔体的密封，防止内部润滑油泄漏同时阻挡外部粉尘、泥水进入腔体内部。箱体上部的两个大直径开孔是气缸安装定位孔，孔位周边的螺栓凸台经过加厚处理，能够承受气缸做功过程中传递的交变爆发压力，避免连接位置出现应力开裂。上部预留的小孔位分别用于安装机油标尺、呼吸阀、油路通道，不需要额外在箱体上焊接外接接头，所有功能接口都与箱体一体铸造成型，减少了外接部件的泄漏点。

　　设计过程中，首先要完成的是内部运动部件的包络验证，将曲轴、连杆、活塞组件的三维装配体导入建模环境，模拟全行程运动过程，标记出所有运动部件的极限轮廓，以此为基础偏移出均匀的壁厚作为腔体内壁基准，壁厚取值根据铸造工艺要求设定在3.5mm到4mm区间，既满足铝合金压铸的成型流动性要求，也能保证箱体整体的结构刚度。在受力集中的位置，比如主轴承安装位、气缸连接位、安装吊耳位置，会做局部加厚处理，加厚区域与主体壁厚之间采用均匀的圆角过渡，避免壁厚突变造成铸造过程中的缩孔、冷隔缺陷，同时也能减少应力集中，提升部件的抗疲劳性能。

　　安装边界的设计需要兼顾与周边部件的适配性，箱体下部的支撑脚位预留了贯穿安装孔，孔位内嵌的钢套可以避免螺栓紧固时压溃铝合金基体，安装孔的位置尺寸与通用小型动力的安装机架孔位完全匹配，不需要额外制作转接支架就能完成整机固定。箱体侧面的传动输出端预留了油封安装槽，槽位的尺寸精度按照IT7级公差设计，能够保证油封安装后的同轴度，避免输出轴运转过程中出现偏磨漏油的问题。箱体外部的散热筋条沿着腔体轮廓均匀布置，筋条高度12mm，厚度2mm，既能够增加箱体的散热面积，将曲轴运转过程中搅动润滑油产生的热量、轴承摩擦产生的热量快速散发到空气中，也能在不增加过多重量的前提下提升箱体的整体结构刚度，抑制动力运转过程中产生的结构共振。

　　从装配逻辑来看，该曲轴箱的设计充分考虑了一线装配的操作便利性，所有螺栓孔位的周边都预留了足够的扳手操作空间，不会出现螺栓紧固时工具与周边凸台干涉的问题；内部的润滑油道采用直孔设计，加工时可以从箱体外部直接钻孔完成，不需要制作复杂的砂芯，降低了铸造与机加工的工艺难度；腔体内部的集油槽位置经过倾斜设计，能够让润滑后的机油快速回流到油底壳区域，避免局部积油造成的运转阻力增大问题。针对作业过程中可能出现的意外磕碰，箱体外侧的边角位置都做了R5以上的圆角处理，即使设备出现倾倒、碰撞，也不会因为尖锐边角的应力集中造成箱体开裂。
