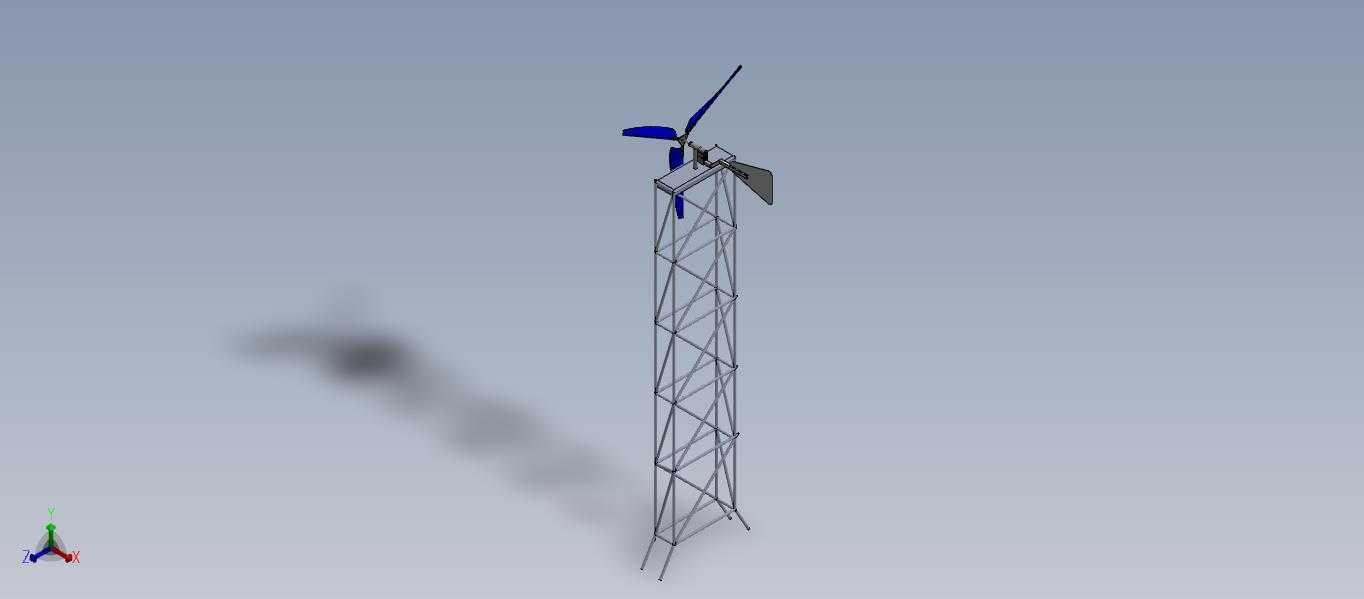

桁架支撑式小型水平轴风能转换装置

　　这套风能转换装置主要面向离网场景的小型供电需求，常见于牧区散户、海岛值守站点、山区野外监测基站这类无法接入公用电网的区域，也可作为分布式微电网的补充发电单元，搭配储能电池组为照明、小型通讯设备、低功率传感终端提供稳定电能。整套装置采用水平轴三叶片布局，相比垂直轴风机在额定风速下的风能捕获效率更高，适配年平均风速3-6m/s的三类风区使用，启动风速控制在较低区间，微风环境下即可切入运行，避免低风时段的发电空窗。

　　塔架部分采用格构式桁架结构，区别于实心钢管塔，这种结构的风阻系数更低，强风环境下的结构受力更合理，同时大幅降低塔架自身重量，运输时可拆解为单根杆件散件，适配山区、海岛等无大型吊装设备的作业场景，人工配合简易起重工具即可完成组装。桁架的腹杆采用三角形稳定排布，主材选用等边角钢拼接，节点处通过螺栓紧固，现场安装无需焊接作业，降低野外施工的难度与设备要求。塔架底部设计有向外延展的支撑脚，可通过地脚螺栓固定在混凝土浇筑的独立基础上，基础尺寸需根据当地最大风压核算，常规10米安装高度下，基础开挖深度不低于1.2米，浇筑尺寸控制在1.2m×1.2m×0.8m即可满足抗倾覆要求，塔架顶部设置法兰对接面，用于固定机舱总成，对接面的平面度公差控制在0.2mm以内，避免机舱安装后出现倾斜导致的叶轮动平衡偏差。

　　机舱部分集成了主轴、增速传动结构与发电单元，叶轮侧设置整流罩，降低叶片根部的气流紊流影响，叶片采用翼型截面设计，从叶根到叶尖的弦长逐步收窄，扭角沿展向渐变，保证不同半径位置的翼型都能处于合理攻角区间，减少气流分离带来的效率损失。叶片与轮毂的连接采用螺栓紧固结构，可根据现场风况调整叶片安装角，在常年风速偏高的区域适当增大安装角降低启动灵敏度，避免超速运行，低风速区域则减小安装角提升微风启动性能。

　　机舱尾部设置尾舵调向机构，无需额外的偏航驱动与控制系统，依靠尾舵受到的风压力矩自动驱动机舱绕塔架垂直轴转动，始终保持叶轮正对来风方向，结构简单可靠，后期维护成本极低，非常适合无人值守的野外站点使用。尾舵的板面尺寸与力臂长度经过匹配核算，保证在额定风速范围内调向动作平稳，不会出现频繁摆头的情况，当风速超过切出风速时，整套机构可配合侧偏保护结构，让叶轮逐步偏离主风向，降低转速避免结构过载。

　　建模过程中对桁架杆件的干涉情况做了全装配校验，每根腹杆与主材的连接节点都预留了标准螺栓的安装空间，避免现场组装时出现杆件错位无法穿装螺栓的问题。叶轮部分做了旋转运动的间隙模拟，确认叶片在全角度转动范围内不会与塔架、整流罩发生刮碰，叶尖与塔架的安全间隙控制在叶轮直径的10%以上，抵消运行过程中叶片的弹性形变余量。机舱与塔架的回转配合面预留了润滑脂填充空间，保证调向转动灵活无卡滞，同时设置了防尘密封结构，减少野外沙尘进入回转间隙造成的磨损。

　　整套装置的安装边界需要考虑周边障碍物的遮挡影响，安装点距离周边乔木、建筑的高度差需满足塔架高度的1.5倍以上，避免尾流影响导致的叶轮受力不均，同时要预留出叶片旋转平面的安全范围，周边无架空线缆、高大构筑物侵入旋转扫掠面。日常维护仅需定期检查桁架节点螺栓的紧固力矩、回转面的润滑状态、叶片表面的损伤情况，无需复杂的专业运维设备，适配偏远地区的使用条件。
