插头头部成型用标准注塑模具结构

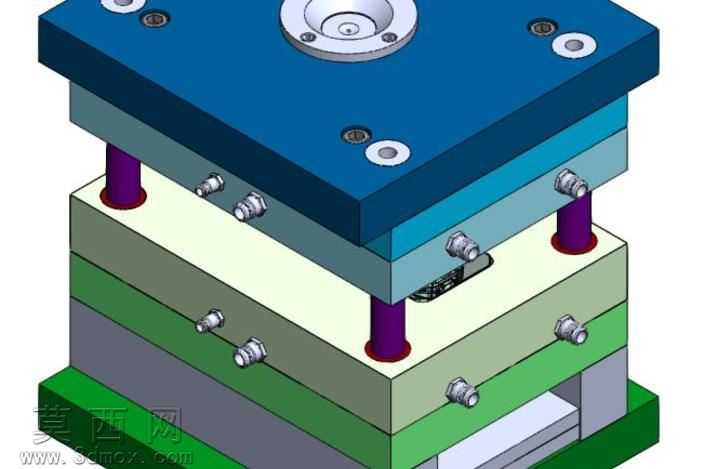

本套注塑模具采用三维建模软件完成全参数化结构设计，整体模架遵循HASCO标准部件规范搭建，从定模座板到动模座板的多层板件依次堆叠，通过紫色导柱完成合模导向定位，保证上下模开合过程的同轴精度，避免合模错位影响塑件成型质量。建模过程中对每一块模板的厚度、安装孔位、水路接口位置都做了精准的参数约束，定模侧蓝色面板上设置有定位圈与浇口套安装位，用于和注塑机射嘴对接进胶，各层模板之间通过内六角螺丝完成锁固，螺丝沉孔深度与孔径严格匹配标准件尺寸，保证装配后无突出干涉。模型渲染阶段针对不同模板赋予了差异化的材质表现，定模侧板件采用深蓝色金属漆材质，中间承板采用浅青、米白、橄榄绿、深灰等不同色调的钢材材质区分，导柱采用深紫色硬质合金材质，冷却水嘴采用亮银色金属材质，底座采用亮绿色钢材材质，通过材质色彩的区分可以清晰识别模具的分层结构，无需剖切即可直观分辨各功能板件的位置与作用。结构设计上，冷却水路采用侧接式水嘴布局，在定模、动模的多层模板上都布置了循环冷却回路，水嘴统一外伸于模具侧方，方便外接冷却管路，保证注塑过程中型腔各区域温度均匀，减少塑件成型后的翘曲变形风险。本设计作为首次注塑模建模实践作品，核心设计思路围绕标准模架的规范化搭建展开，重点验证HASCO标准件在模具装配中的匹配逻辑，针对插头头部塑件的成型需求，合理排布型腔位置与合模导向结构，同时预留了顶出机构的安装空间，整体结构完整无干涉，可直接用于模具结构学习与成型方案验证，建模过程中反复核对了标准件的安装尺寸与板件避让间隙，确保各部件装配关系准确，冷却回路的排布也充分考虑了塑件的形状特征，保证冷却效率能够满足批量注塑的成型周期要求。
