注塑模具设计核心步骤教学参考资料

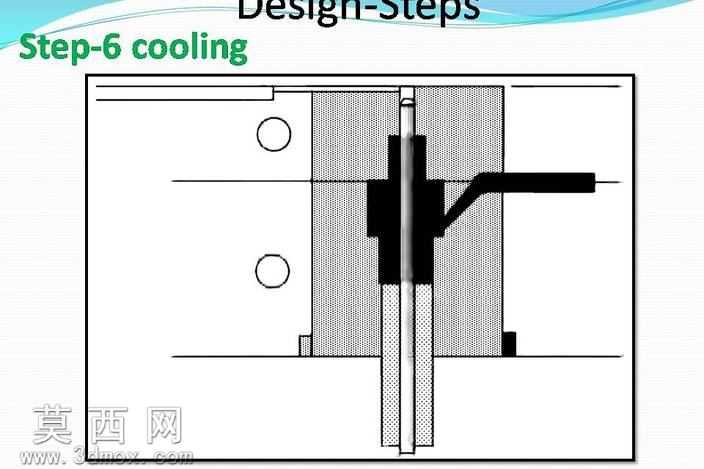

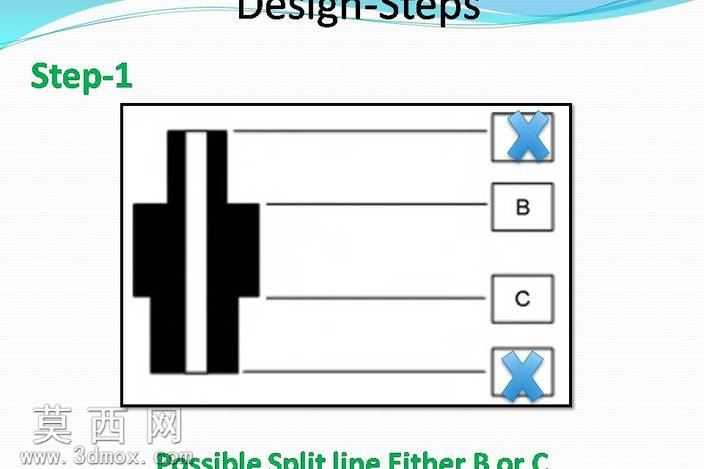

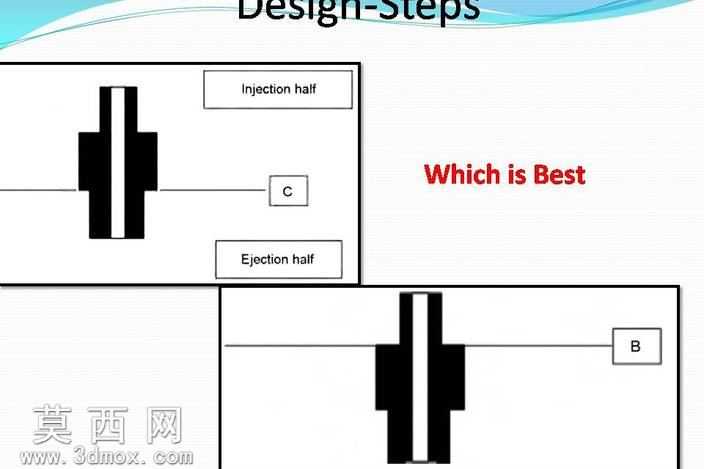

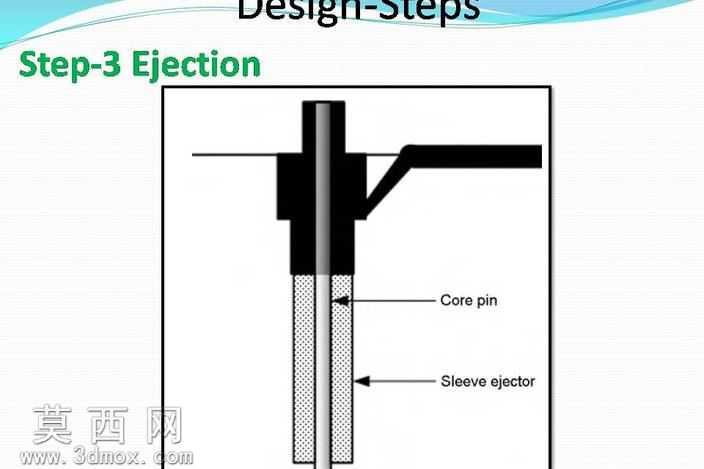

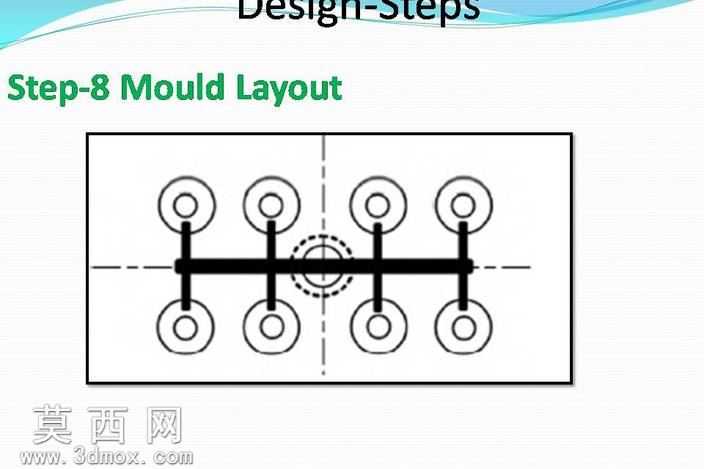

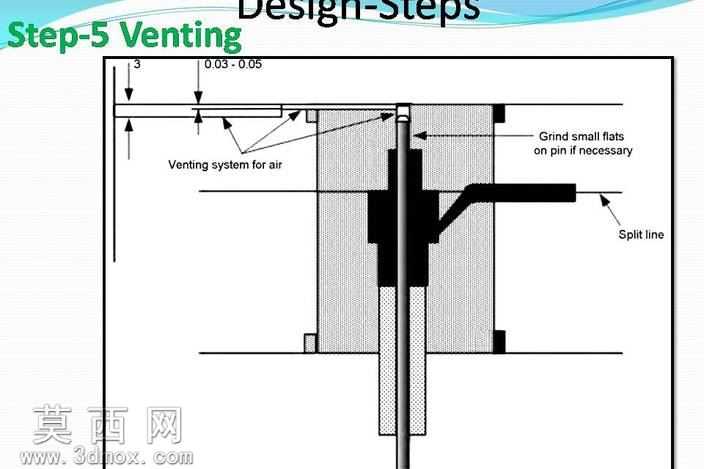

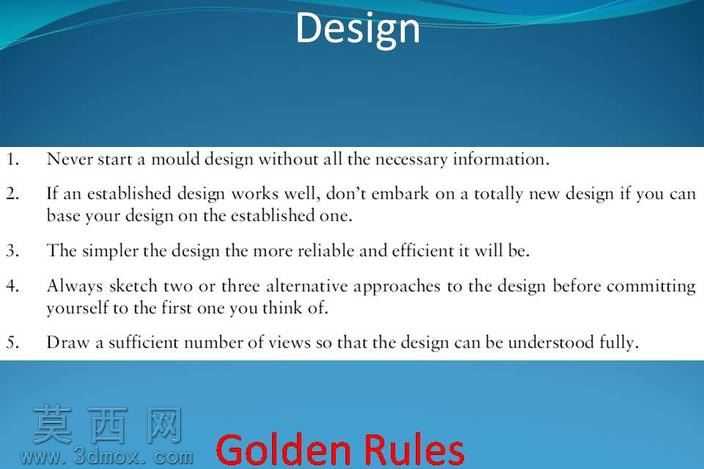

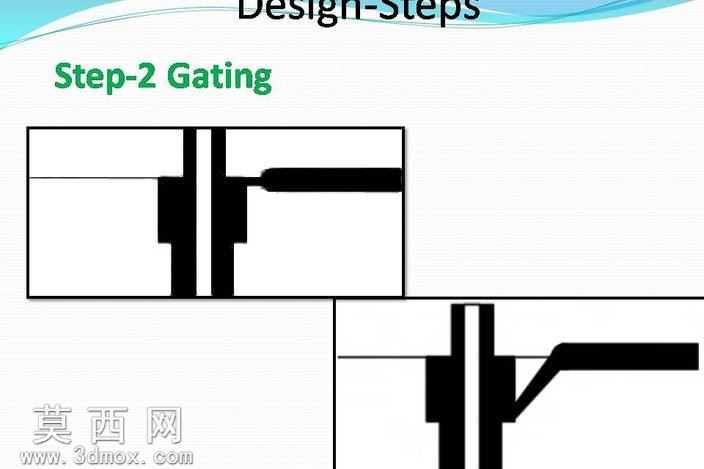

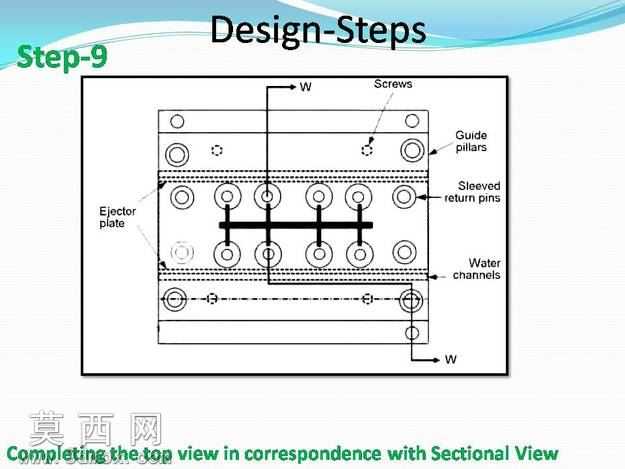

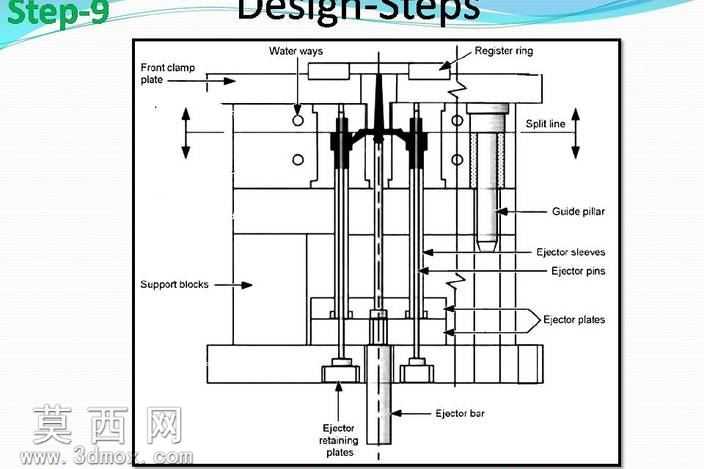

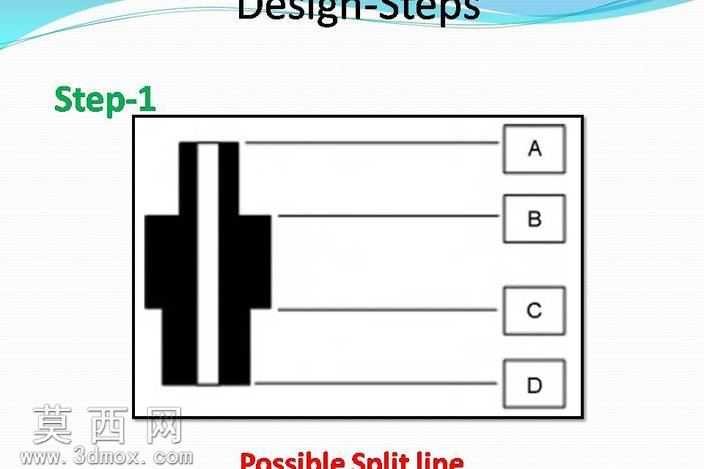

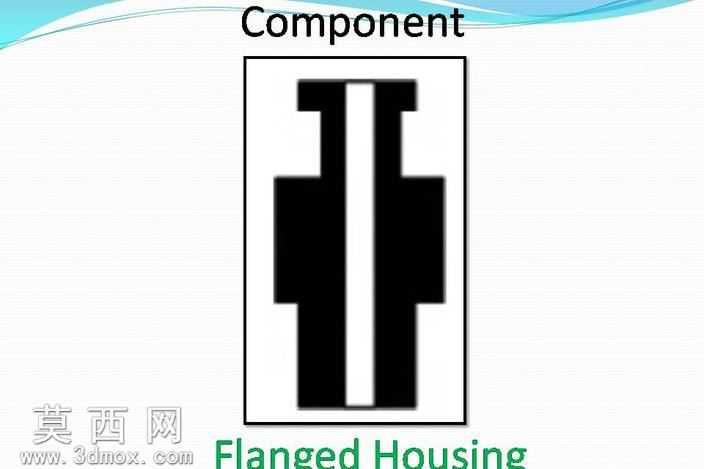

本套注塑模具设计教学资料围绕注塑模具开发全流程的核心准则展开，依托三维建模软件的标准化设计逻辑搭建完整知识框架，覆盖从前期需求拆解到最终结构落地的全环节设计要点。在建模前期，设计人员首先需要完成塑件产品的结构与工艺性分析，结合塑料原料的熔融特性、收缩率参数、成型温度区间确定模具的整体设计方向，依托三维软件的参数化建模功能完成产品基准面的搭建，对产品的拔模角度、壁厚均匀性、加强筋布局、圆角过渡等细节进行逐一校验，避免后续成型过程中出现缺胶、翘曲、熔接痕等工艺缺陷。进入模具结构设计阶段，首先完成分型面的合理选取，分型面的设计需要兼顾塑件脱模便利性、型腔排气效果、飞边去除难度三大核心要素，依托三维软件的曲面分割功能完成型腔与型芯的结构拆分，同时完成浇注系统的参数化设计，结合产品的外观要求与成型流量需求，确定主流道、分流道的截面尺寸与布局形式，选择匹配产品结构的浇口类型，对浇口位置进行流动模拟校验，确保熔融塑料能够均匀填充型腔各处。冷却系统的设计需要结合型腔与型芯的结构形态，排布等距均匀的冷却水路，通过三维软件的干涉检查功能确认水路与顶针、螺丝、滑块等结构无位置冲突，保障模具成型过程中的温度均匀性，缩短成型周期，减少塑件因冷却不均产生的变形问题。顶出系统的设计需要结合塑件的包紧力分布，选择合适的顶出元件类型，合理排布顶针、顶块或者推板的位置，确保顶出过程受力均匀，避免顶白、顶穿等塑件损伤问题。对于存在侧凹或者侧孔结构的塑件，还需要完成滑块、斜顶等抽芯机构的结构设计，通过三维软件的运动仿真功能模拟抽芯与合模过程的运动轨迹，校验机构的行程与干涉情况，保障模具开合模动作顺畅。整套设计流程严格遵循注塑模具设计的黄金准则，将三维建模的参数化优势与模具设计的工艺经验相结合，能够帮助设计人员建立标准化的注塑模具设计思维，规避常见的设计误区，提升模具设计的合理性与落地可行性，减少后续模具试模与修改的成本。
