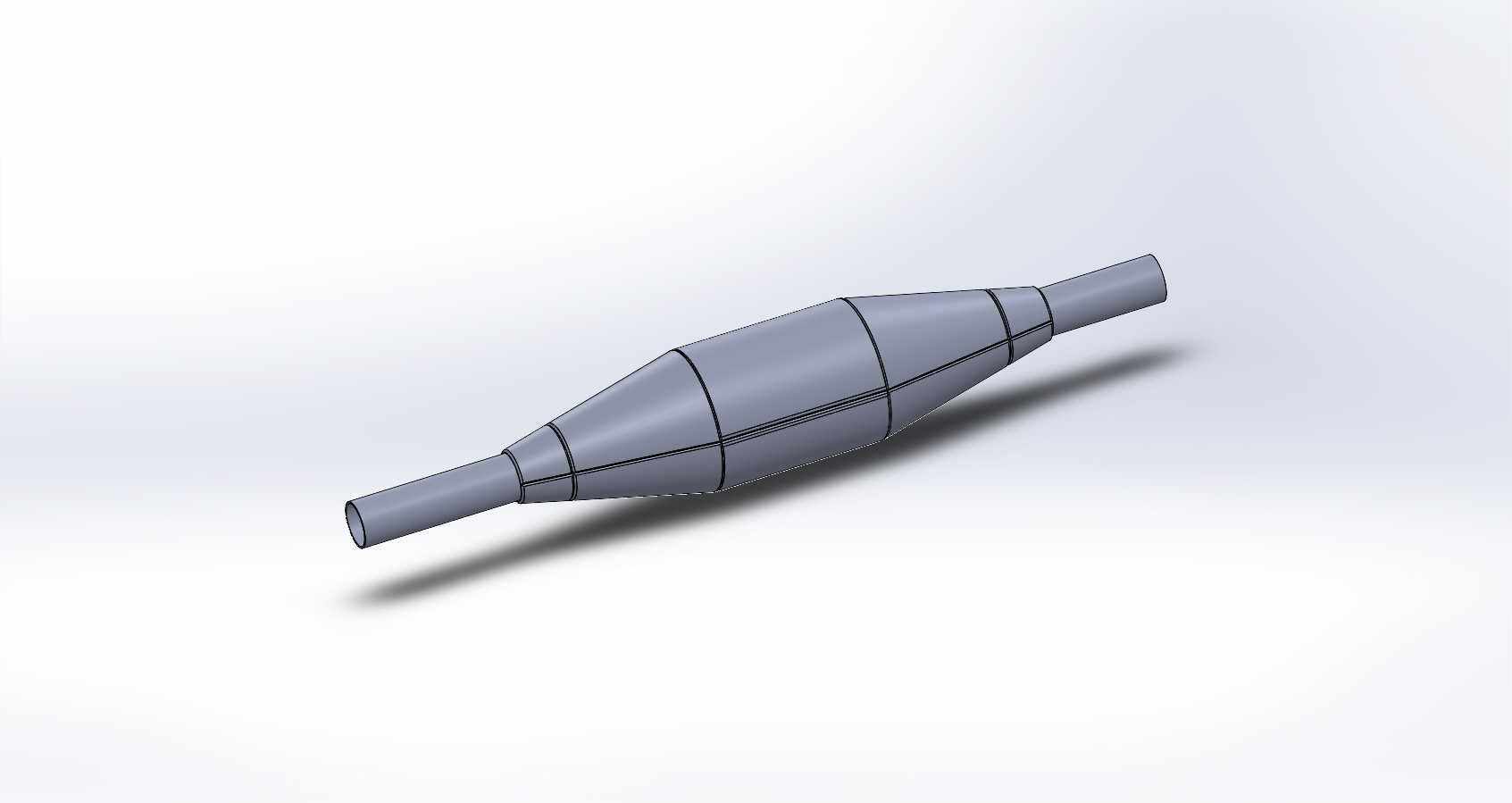

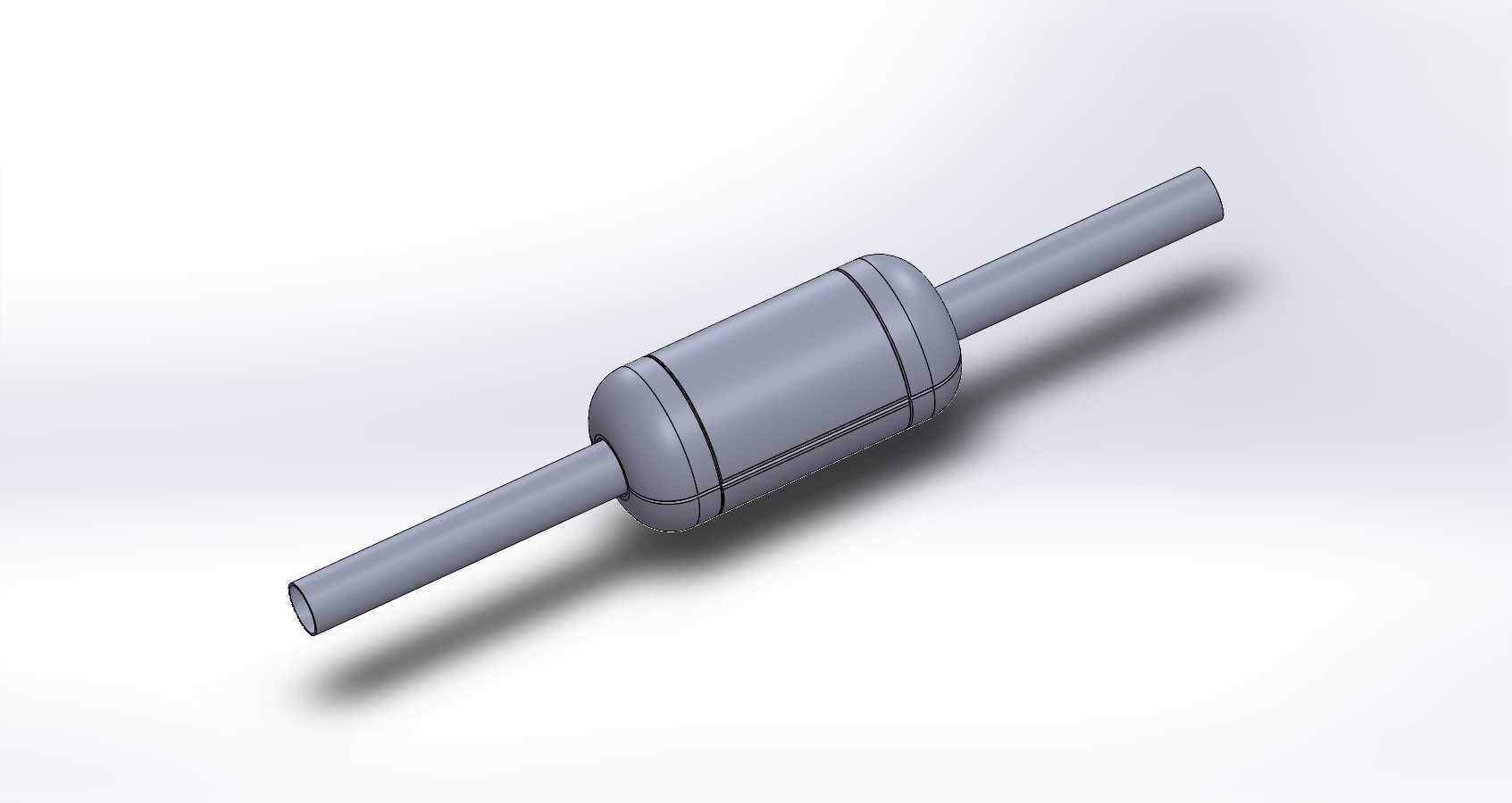

流线型变径连接管道结构三维设计

　　这类变径流线型管路构件，常应用在对介质流动阻力有严格要求的流体输送场景中，比如通风系统的风道衔接段、小型动力设备的排气导流段、低压流体输送的管路过渡位置，区别于常规直筒变径接头，它的曲面过渡设计能大幅降低介质流经变径位置时的湍流损耗，减少局部压损带来的动力浪费。从实际使用场景来看，这类构件两端的等径直段是核心安装边界，直段长度预留了足够的管箍套接、法兰对接或者焊接操作空间，不会因为曲面段直接延伸到接口位置导致安装时密封面贴合不严，两端直段的外径保持统一公差范围，能和同规格的标准管路直接匹配，不需要额外加工转接结构。设计过程中首先要确定两端接口的通径匹配关系，根据上下游管路的通径差计算过渡段的收缩比，避免通径突变带来的流场紊乱，

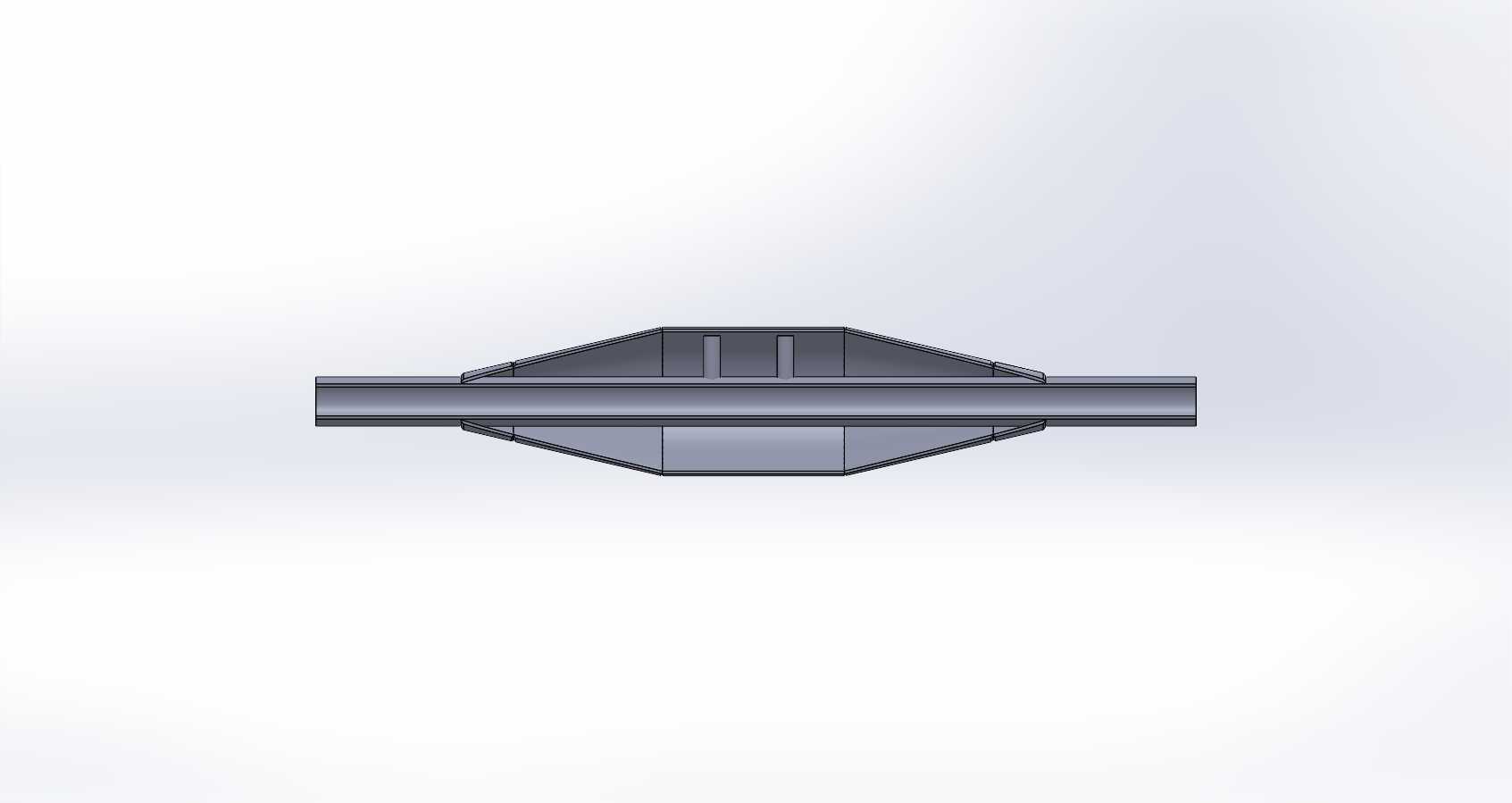

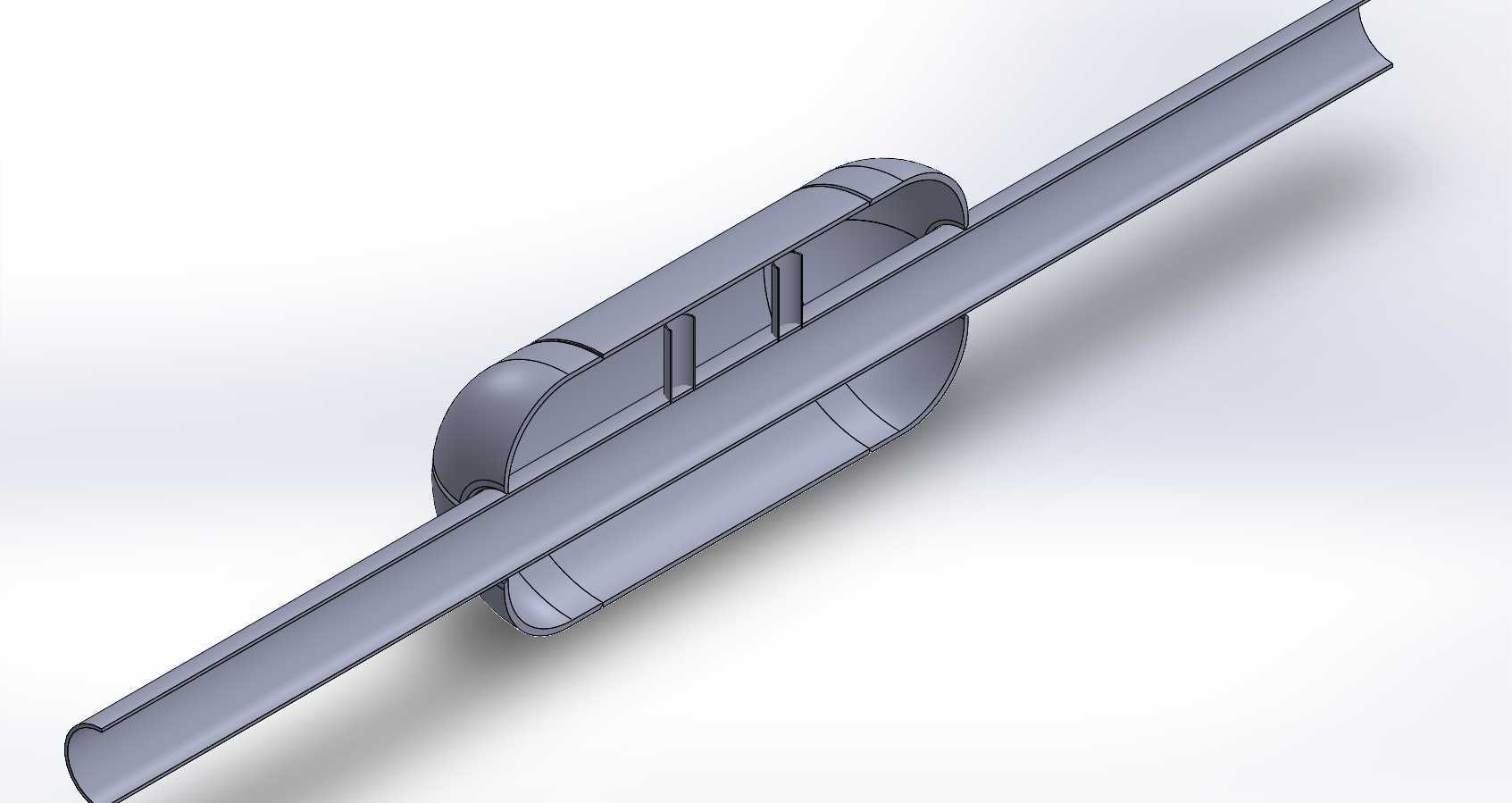

　　整个曲面段采用多段样条曲线顺滑衔接，没有尖锐的折角或者截面突变，每一段曲面的曲率变化都控制在介质流动的脱流阈值以内，保证介质沿着管壁顺滑通过，不会在变径位置形成涡流区。从结构强度角度考虑，整个构件采用等壁厚设计，壁厚取值根据输送介质的压力等级匹配常规管路的壁厚标准，既不会因为壁厚过大增加不必要的材料成本和构件重量，也不会因为壁厚不足导致承压时出现变形渗漏，曲面段和两端直段的衔接位置做了圆角过渡，消除应力集中点，避免管路长期受振动或者压力波动影响时在衔接位置出现开裂。实际选型时需要注意，这类构件的安装长度要提前纳入管路排布的空间计算，整个构件的最大外轮廓出现在中间过渡段的最宽位置，排布管路时要给这个最大外径预留足够的安装间隙，

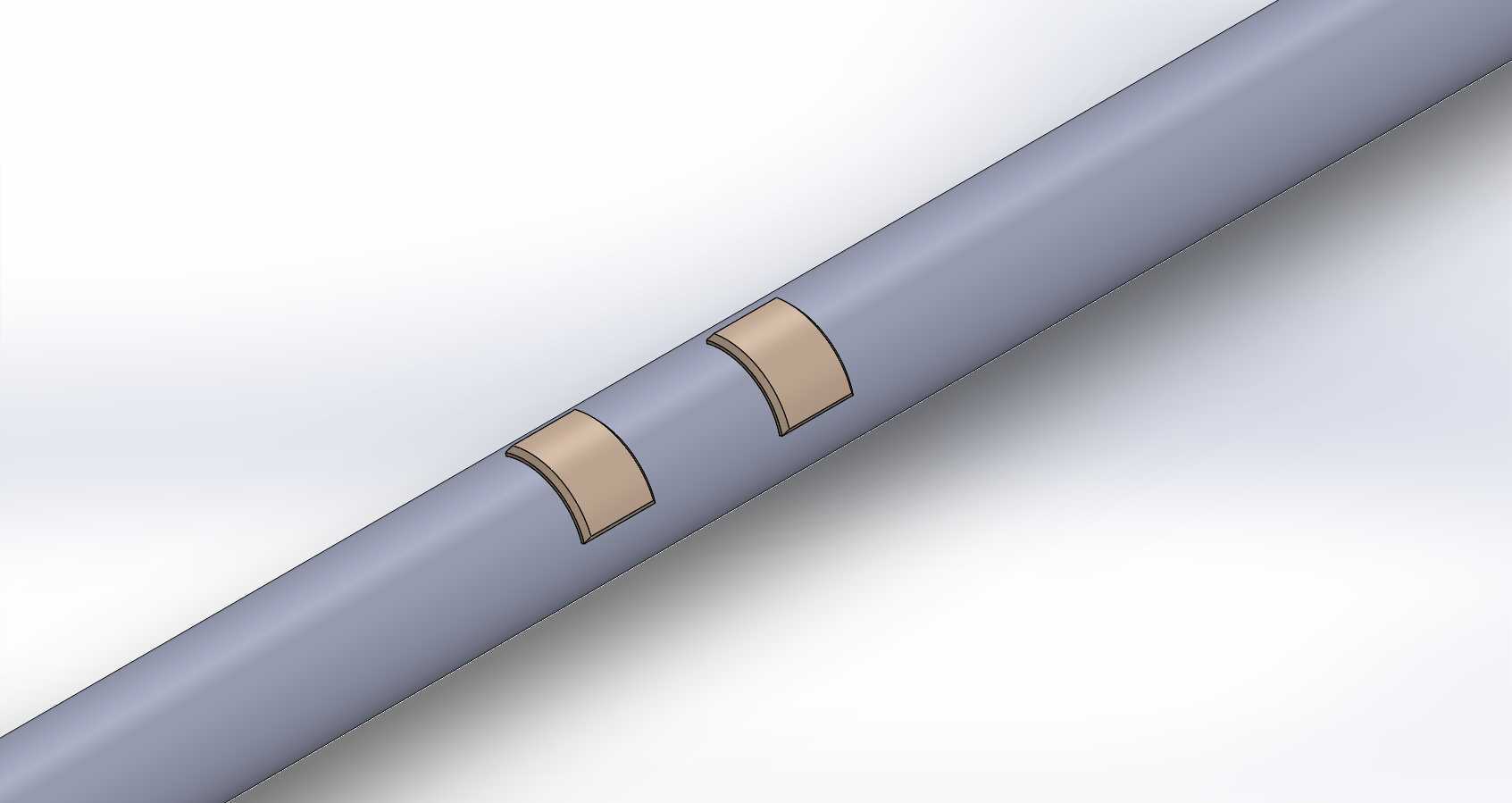

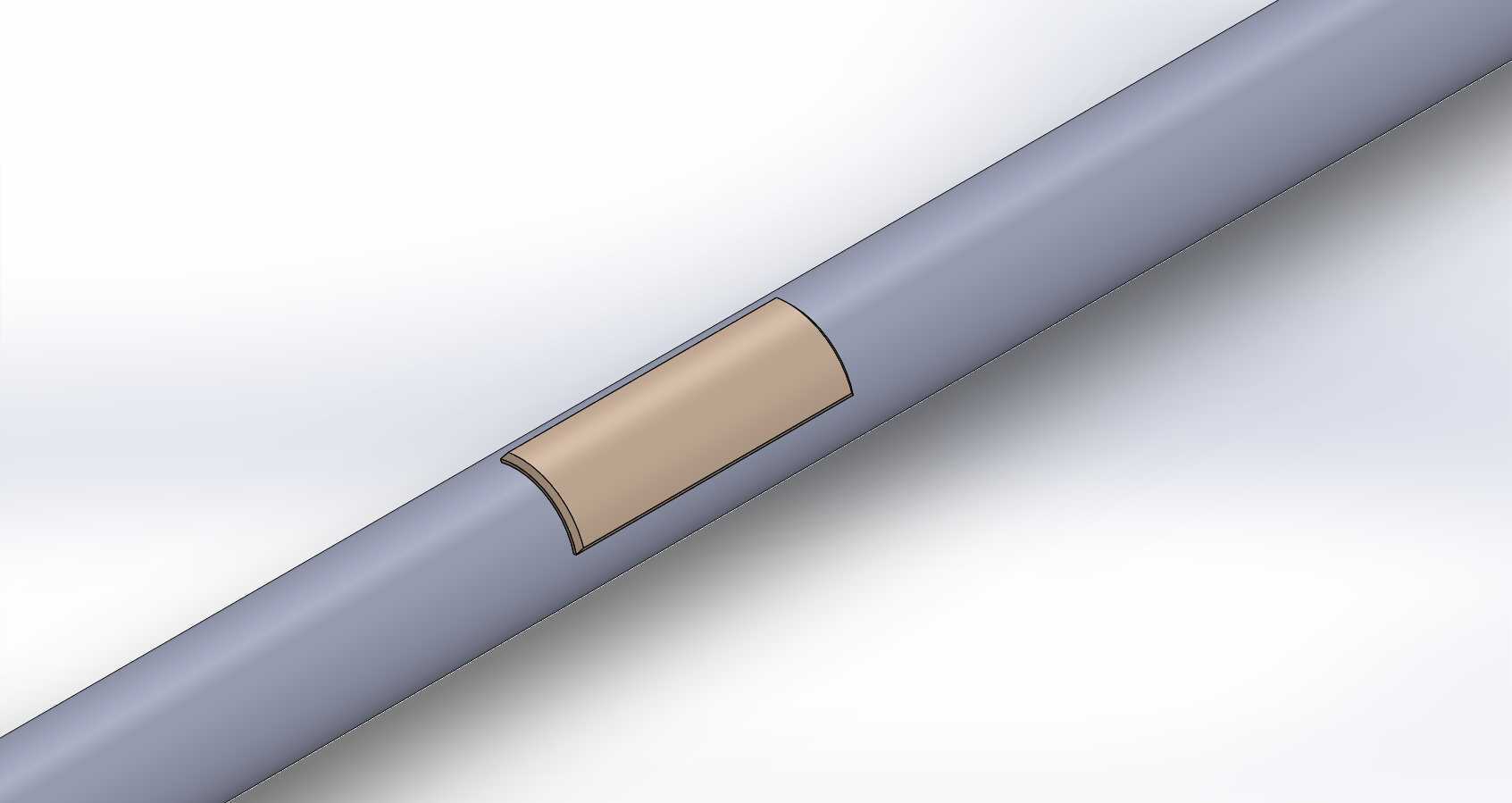

　　避免和周边的管线、设备支架产生干涉，两端直段的插入深度要根据连接方式做对应调整，如果采用卡箍连接，直段表面要保证足够的光洁度，保证密封胶圈能均匀贴合；如果采用焊接连接，直段端部要加工对应的焊接坡口，保证焊透强度。不同于市面上常见的锥形变径接头，这种对称式的流线型鼓状过渡结构，在双向流体输送的场景中也能适用，不管介质从哪一端流入，都能获得一致的导流效果，不会出现单向变径接头反向使用时压损骤增的问题，在一些需要双向切换流体流向的管路系统中，这种结构的适配性更强。建模过程中要重点控制曲面的光顺度，每一段截面的轮廓都要和引导线保持垂直，避免出现曲面扭曲导致的壁厚不均，完成曲面造型后要做壁厚分析，检查整个构件的壁厚偏差是否在允许的公差范围内，

　　同时要做流道的通径检查，保证整个流道的最小通径满足设计流量要求，不会因为曲面造型的误差导致通径缩小影响输送能力。在实际设备配套中，这类构件常和消音组件、过滤组件搭配使用，安装在动力设备的进出口位置，既能完成不同通径管路的衔接，又能通过顺滑的流道减少气流脉动带来的振动和噪音，相比直角转接或者 abrupt 变径结构，能让整个管路系统的运行稳定性提升不少，尤其是在对噪音控制有要求的小型通风、排气设备中，这种流线型结构的优势会更加明显。安装时要注意构件的同轴度，两端连接的管路要保持在同一轴线上，避免强行对口导致构件承受额外的安装应力，长期受力下出现接口渗漏或者结构变形，如果是在有振动的管路场景中使用，要在构件两端的就近位置设置管路支架，分担构件的承重，避免构件本身承受管路的重量导致连接位置失效。
