双筒弯连式流体管路连接接头结构

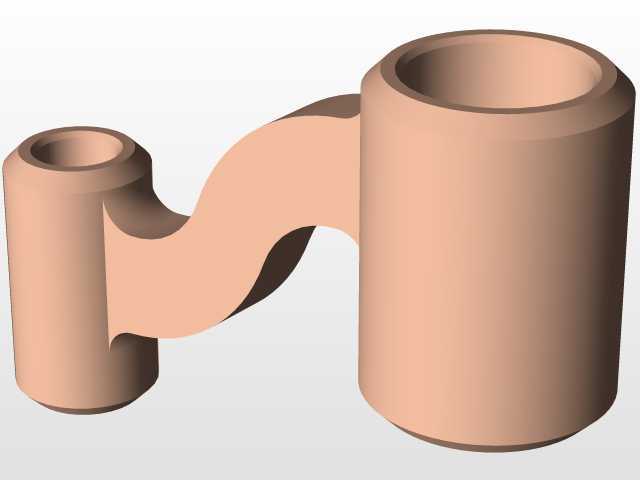

　　该构件属于流体输送系统中的配套连接部件，主要应用在中小通径的液压、润滑、低压气动回路中，解决两个存在空间错位的管路接口之间的连通需求，常见于小型液压站阀组外接管路、机床润滑系统分支油路、小型气动执行元件的气路转接场景，不需要额外加装过渡弯头就能适配两个轴线平行但存在水平偏移的接口，减少管路装配时的接头堆叠数量，降低管路泄漏点的总数量。从结构功能来看，两个独立的筒状主体分别对应两端的连接接口，内部为贯通的空心流道，流体可从一端筒体进入，经过中间的弯曲连接臂内部通道流入另一端筒体，完成不同位置接口之间的介质输送；筒体端部可根据实际装配需求加工内螺纹、卡套接口或者快插接口，适配不同材质的输送管路，中间连接臂采用平滑的弧形过渡结构，

　　没有直角弯折的流道死角，能降低流体在通道内的沿程阻力，减少介质输送过程中的压力损失，同时避免杂质在流道拐角处堆积造成管路堵塞。在设计思路上，首先要确定两端筒体的中心距偏移量，根据实际安装场景中两个待连接接口的轴线平行距离，确定中间弯臂的水平跨度，保证构件安装后两端筒体可以和对应接口完全同轴对齐，不会出现强制装配产生的内应力；其次要核算筒体的壁厚，根据回路的额定工作压力、输送介质的腐蚀特性选择合适的壁厚参数，保证筒体在额定工作压力下不会出现变形、开裂，同时弯臂和筒体的连接位置采用大圆角过渡结构，避免应力集中，在长期受流体压力脉动、设备振动影响时，连接位置不会出现疲劳断裂的问题；流道内壁的粗糙度需要控制在合理范围，对于润滑油脂类介质，

　　内壁粗糙度不需要过高要求，对于液压油、压缩空气类介质，适当降低内壁粗糙度可以减少介质流动时的阻力，提升输送效率。关于安装边界与尺寸适配，两端筒体的外径尺寸需要和对应接口的安装空间匹配，避免筒体和周边其他管路、设备构件发生干涉，筒体的轴向长度要满足接口连接的插入深度或者螺纹旋合长度要求，保证连接后的密封可靠性；中间弯臂的弯曲弧度要避开安装位置周边的凸起结构，在满足内部流道通径要求的前提下，弯臂的截面尺寸尽可能紧凑，减少整个构件的占用空间；安装时需要注意筒体的轴线方向，保证两端接口和待连接管路完全同轴，不要在偏斜状态下强行紧固连接，避免筒体受侧向力导致连接位置泄漏或者构件变形。该构件整体采用一体化成型结构，没有额外的拼接焊缝，

　　整体结构强度更高，密封可靠性更好，相比采用多个弯头、直通接头拼接的转接结构，装配步骤更少，后期维护时拆卸也更方便，适合在空间紧凑、接口存在固定偏移的流体管路场景中使用，能够有效简化管路布局，提升管路系统的整体稳定性。
