摆线针轮减速传动机构结构设计

项目分类:减速机 发布时间:2021-12-19 ID:464146
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计
  • 摆线针轮减速传动机构结构设计

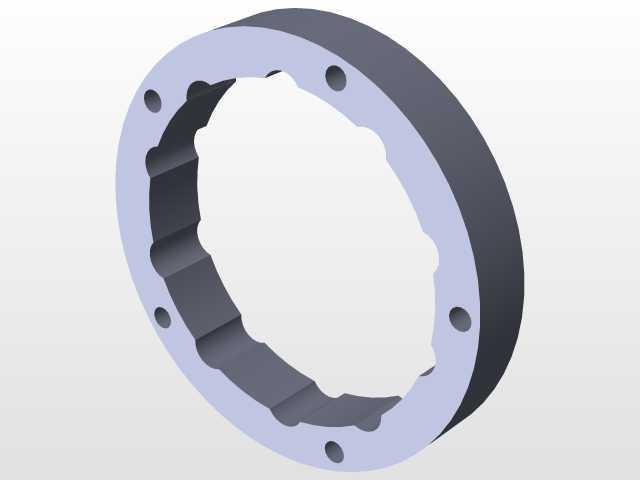

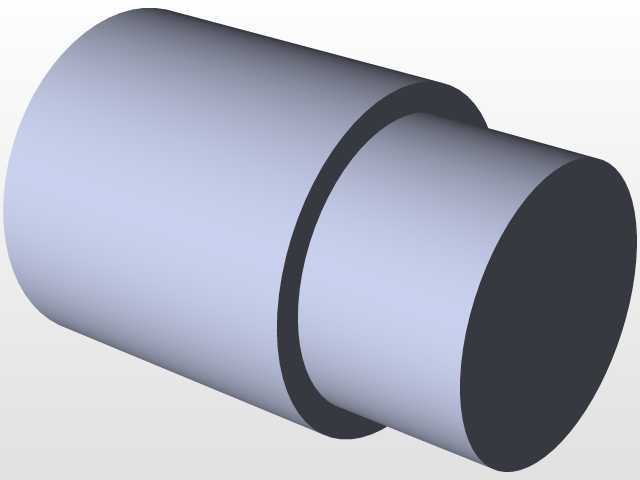

  在轻工包装、食品输送、化工搅拌这类对传动平稳性、减速比精度有硬性要求的工况场景里,摆线减速结构的应用占比一直不低,和常规渐开线齿轮减速相比,这类结构多齿啮合的特性带来的抗冲击能力、大减速比下的体积优势,刚好匹配中小功率传动段的设备选型需求。做这个结构的三维建模时,最先要锚定的是安装边界的适配性,输出端的带安装脚的支座是直接对接设备机架的部分,两个安装孔的中心距、孔位公差、支座的伸出长度,都要匹配常规通用安装尺寸,避免后续选型时出现干涉,输入端的轴伸长度、轴径也要对应常规驱动电机的输出轴配合公差,保证动力输入段的同轴度,减少运转时的径向跳动。从功能特性来看,这个摆线传动结构核心是依靠摆线轮与针齿壳的啮合实现减速,

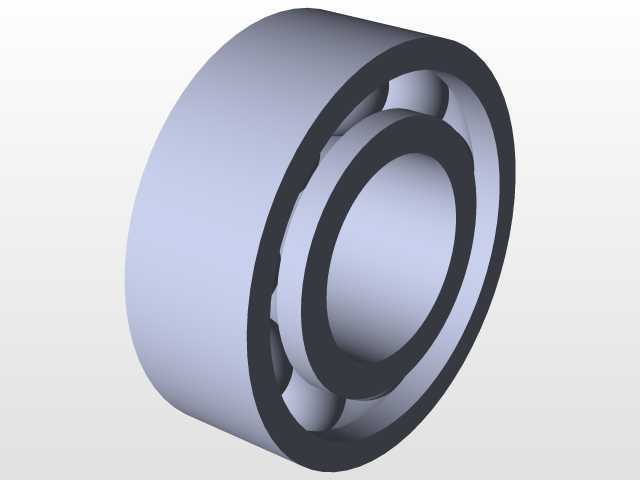

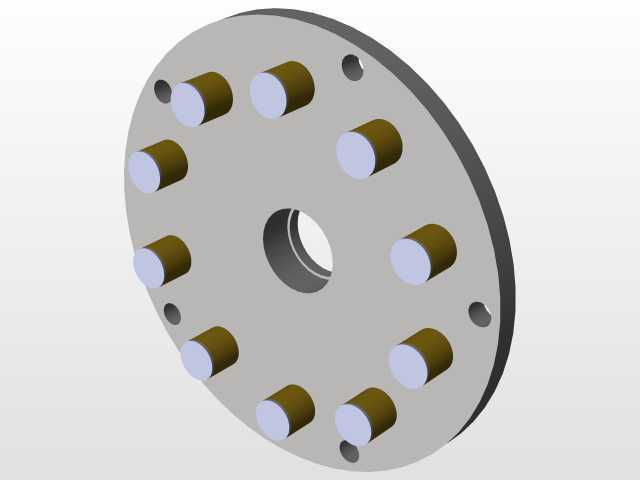

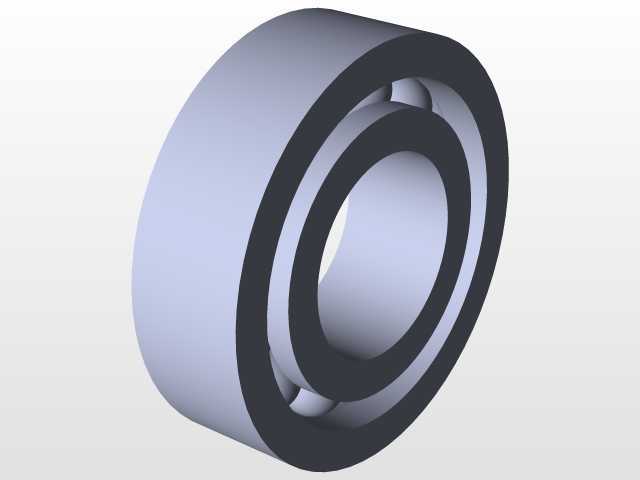

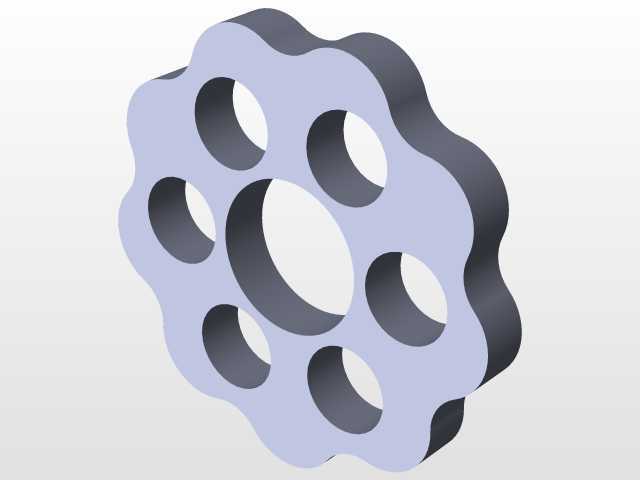

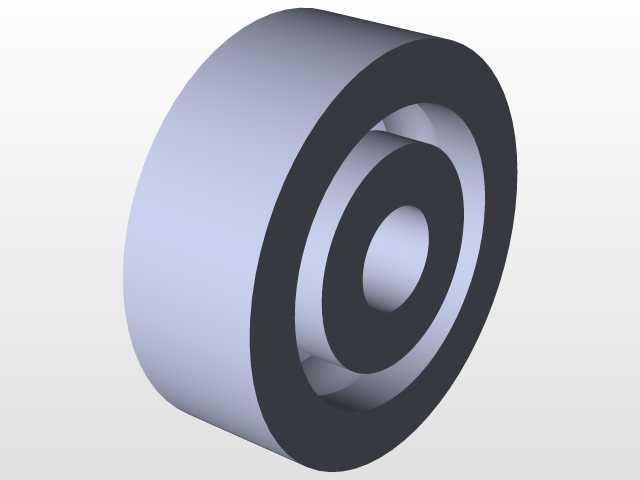

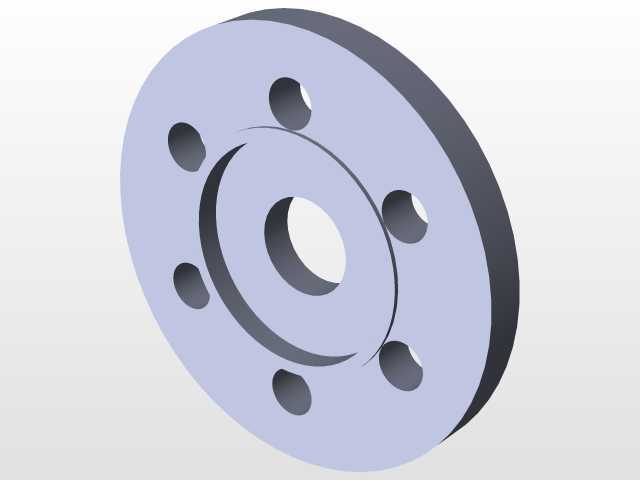

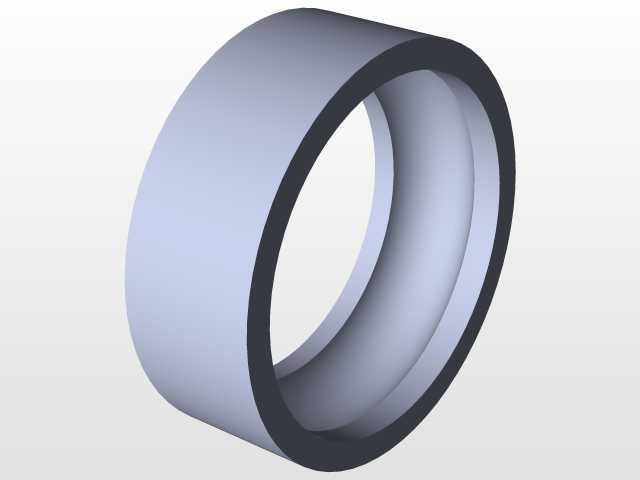

  少齿差的传动原理让单级结构就能实现较大的减速比,相比同减速比的多级圆柱齿轮减速器,整体径向尺寸能压缩近三分之一,轴向长度也更紧凑,很适合安装空间受限的设备工位。建模过程中,摆线轮的齿形轮廓是核心难点,齿廓曲线的参数要匹配针齿的分布圆直径、针齿销直径,保证啮合过程中没有卡滞、传动回差控制在合理区间,端盖上的紧固螺栓是沿圆周均布的,数量和排布要保证针齿壳与输出端盖的连接刚性,避免运转过程中因为连接松动产生的啮合异响。输出支座的两个支脚做了等强度的结构优化,从壳体连接位置到安装孔位的截面是渐变过渡的,既保证支撑刚性,又不会额外增加不必要的结构重量,输入端的轴承位要预留标准轴承的安装台阶,轴肩的高度要符合轴承安装的定位要求,

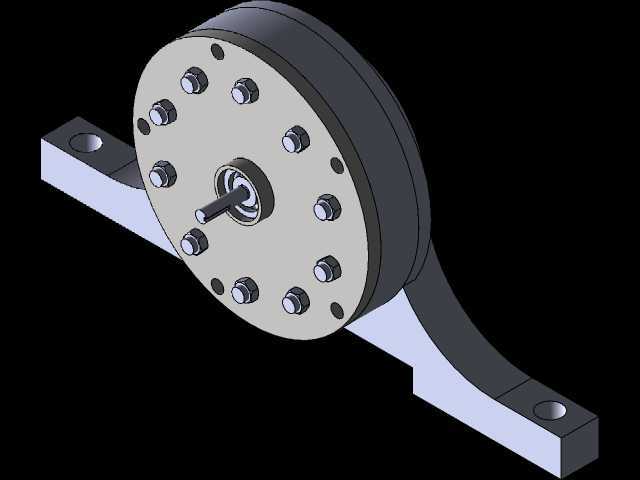

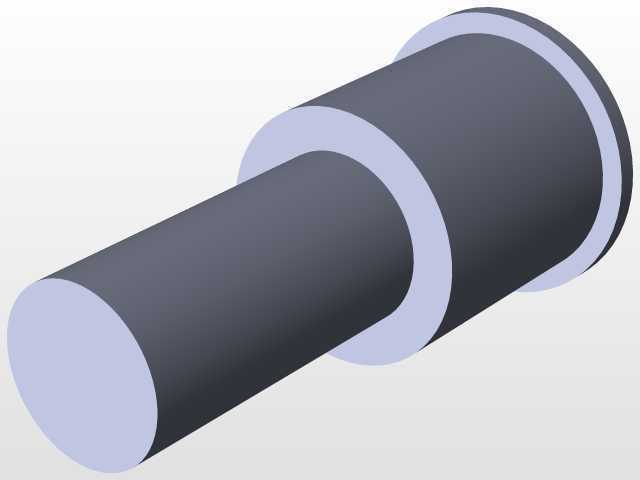

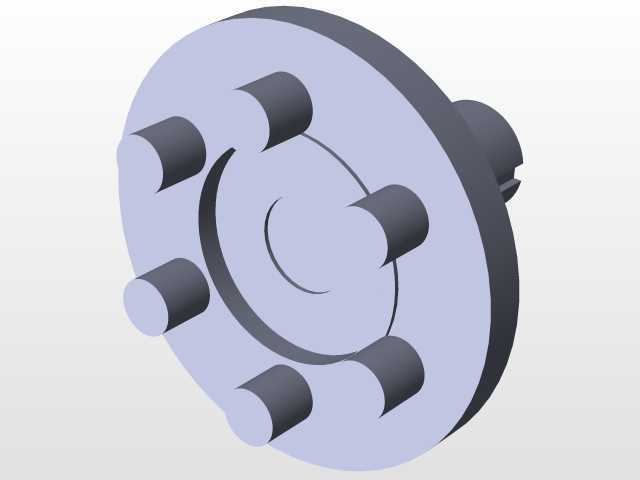

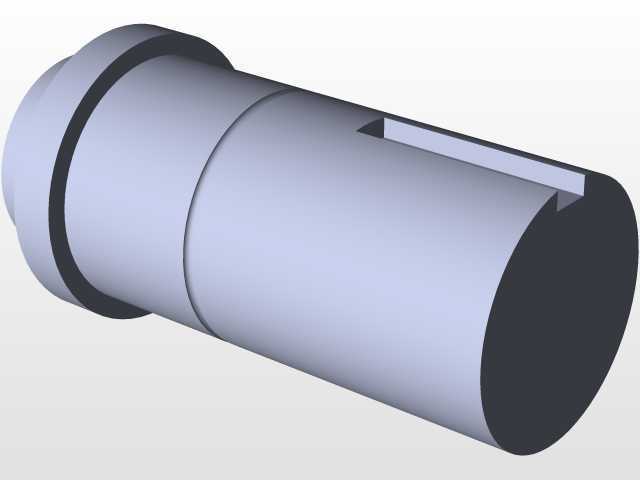

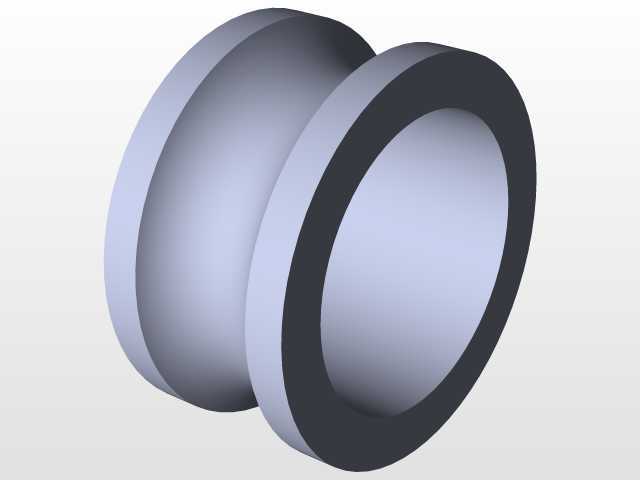

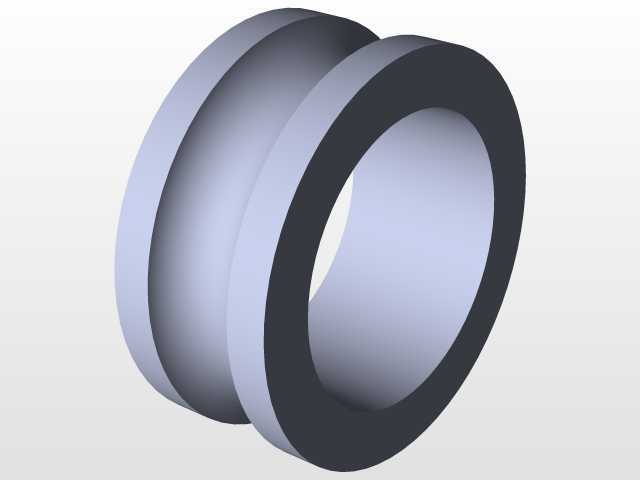

  同时要考虑密封件的安装槽位,避免传动润滑脂的泄漏。实际应用中,这类摆线减速结构常配套在低速大扭矩的输出工位,比如包装线的拨瓶轮传动、小型输送机的驱动端、自动化生产线的间歇回转工位,因为多齿同时啮合的特性,过载能力比普通齿轮减速更强,遇到瞬时冲击载荷时不容易出现断齿问题。建模时还要考虑装配的工艺性,各个零件的配合公差要明确,比如摆线轮与偏心套的配合、针齿销与针齿壳的配合、输出轴与轴承的配合,都要符合机械设计的公差选用标准,既不能过紧导致装配困难,也不能过松导致运转间隙过大。整个结构的外形轮廓以圆形壳体为主体,两侧伸出的安装支脚对称分布,输入端轴伸居中,整体重心落在安装支座的支撑范围内,运转时的振动更小,

  安装固定后不需要额外增加配重块就能保证平稳运行。在做结构校验的时候,要重点检查摆线轮运转过程中与针齿壳、输出盘的位置关系,避免出现运动干涉,偏心套的偏心距要和摆线轮的偏心量完全匹配,保证传动比的准确性,端盖的螺栓孔要和壳体上的螺纹孔完全对正,装配时螺栓的预紧力要均匀,避免端盖倾斜导致的轴承偏磨。
