带侧装耳座的框式铰接支撑座结构

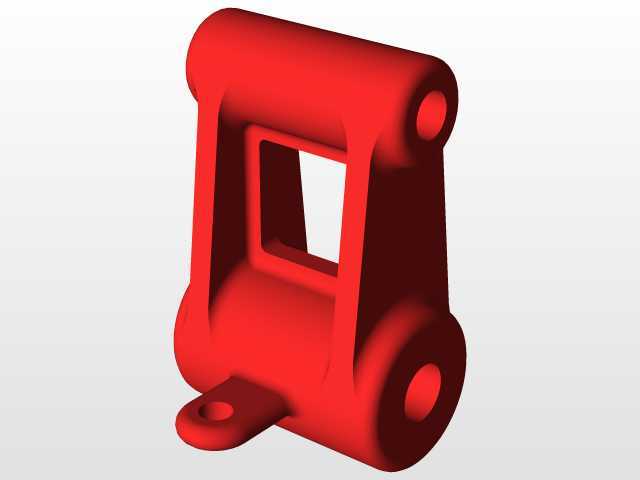

　　该构件属于设备铰接支撑类承载零件，主要应用在需要实现部件间摆动连接、同时传递径向与轴向载荷的设备工位，常见于工程机械的动臂连接段、输送设备的张紧摆臂支座、农用机具的悬挂连接点位，也可用于小型专用设备的开合机构铰接端，承担两个相对摆动部件之间的载荷传递与运动限位作用。从结构功能来看，上下两处同轴的筒状铰接孔是核心承载部位，孔内壁可配套铜套或者自润滑轴承，穿装铰接销轴后，能够实现连接部件绕销轴轴线的定轴摆动，孔的端面预留有足够的承压接触面积，可避免销轴受载后出现端面压溃的问题。中间的框式镂空结构并非单纯减重设计，一方面是为了给摆动部件的运动轨迹留出避让空间，防止相邻部件摆动过程中出现结构干涉，

　　另一方面框型的截面形式相比实心结构拥有更好的抗扭刚性，在承受侧向偏载的时候，不容易出现整体扭曲变形。侧方延伸出的带孔耳座是安装定位结构，耳座上的通孔用于穿装固定螺栓，可将整个支撑座锁定在设备的机架基准面上，耳座与主体结构的衔接位置做了大圆弧过渡处理，能够分散应力集中，避免设备运行过程中受交变载荷作用出现焊缝或者本体开裂的问题。设计过程中首先要确定的是上下铰接孔的中心距，这个尺寸直接决定了配套摆动部件的摆幅范围，中心距过小会导致摆角不足，无法满足设备的动作行程要求，中心距过大则会增加整体结构尺寸，挤占设备内部的安装空间。其次是铰接孔的内径公差，需要和选配的销轴、衬套做配合公差匹配，通常采用基孔制的间隙配合，保证销轴转动顺畅的同时，

　　不会因为配合间隙过大出现运行异响和冲击磨损。侧装耳座的安装孔位置需要结合机架的安装基准面做定位，孔距的尺寸公差要控制在合理范围，避免安装时出现螺栓无法穿装的问题，耳座的底面需要加工成平整的安装贴合面，平面度误差控制在对应精度等级内，保证安装后整个支撑座不会出现倾斜，避免铰接孔轴线偏斜导致销轴出现偏磨。从安装边界来看，构件整体的外轮廓宽度要小于安装工位的预留空间，框体中间的镂空区域尺寸要大于摆动部件的最大外廓尺寸，保证摆动过程中部件和框体内壁之间留有足够的安全间隙，不会出现运动卡滞。上下铰接孔的外圆壁厚需要根据额定承载载荷做强度校核，壁厚不足会导致受载后孔位变形，造成销轴卡滞，壁厚过大则会增加零件自重，造成材料浪费。

　　侧方耳座的伸出长度要适配机架的安装面位置，伸出过长会导致耳座根部受弯矩过大，容易出现断裂，伸出过短则会导致安装操作空间不足，螺栓紧固时工具无法到达作业位置。实际应用中，这类支撑座通常采用铸钢或者高强度铸铁成型，毛坯加工后需要对铰接孔内壁、安装贴合面做精加工，保证各部位的形位公差符合装配要求，铰接孔的两端可以根据需求加工出密封槽，配套防尘密封圈，避免外界的粉尘、泥沙进入铰接配合面，加速衬套和销轴的磨损，延长部件的维护周期。在做三维建模的时候，需要重点关注各过渡圆角的处理，尤其是主体结构和耳座衔接处、铰接孔和框体衔接处的圆角，不能做成直角结构，否则在做有限元应力分析的时候会出现应力集中极值点，和实际受力情况不符，也会给后续的铸造或者机加工带来工艺难点。另外，框体的侧壁厚度要保持均匀，避免铸造过程中出现缩孔、缩松等缺陷，影响零件的整体结构强度。
