哈奇发动机气门室阀盖金属结构设计

　　在车用内燃机的配气机构布局里，这类阀盖是覆盖在气缸盖顶部的核心密封构件，日常作业场景下需要同时承担多重功能：首先是封闭气门摇臂、凸轮轴等配气机构的上部腔体，隔绝外界粉尘、水汽侵入运动副间隙，同时阻挡腔体内的机油飞溅外泄，维持曲轴箱通风系统的压力稳定，避免机油渗漏引发的周边线路老化、积碳堆积问题。做这个结构的三维设计时，最先要敲定的是安装贴合面的平面度公差，整个阀盖和气缸盖配合的法兰边，全程平面度要控制在0.1mm以内，不然压紧密封垫之后很容易出现局部应力不均，高温工况下密封垫蠕变之后就会出现渗油的问题，这也是很多售后维修里阀盖漏油最常见的诱因。

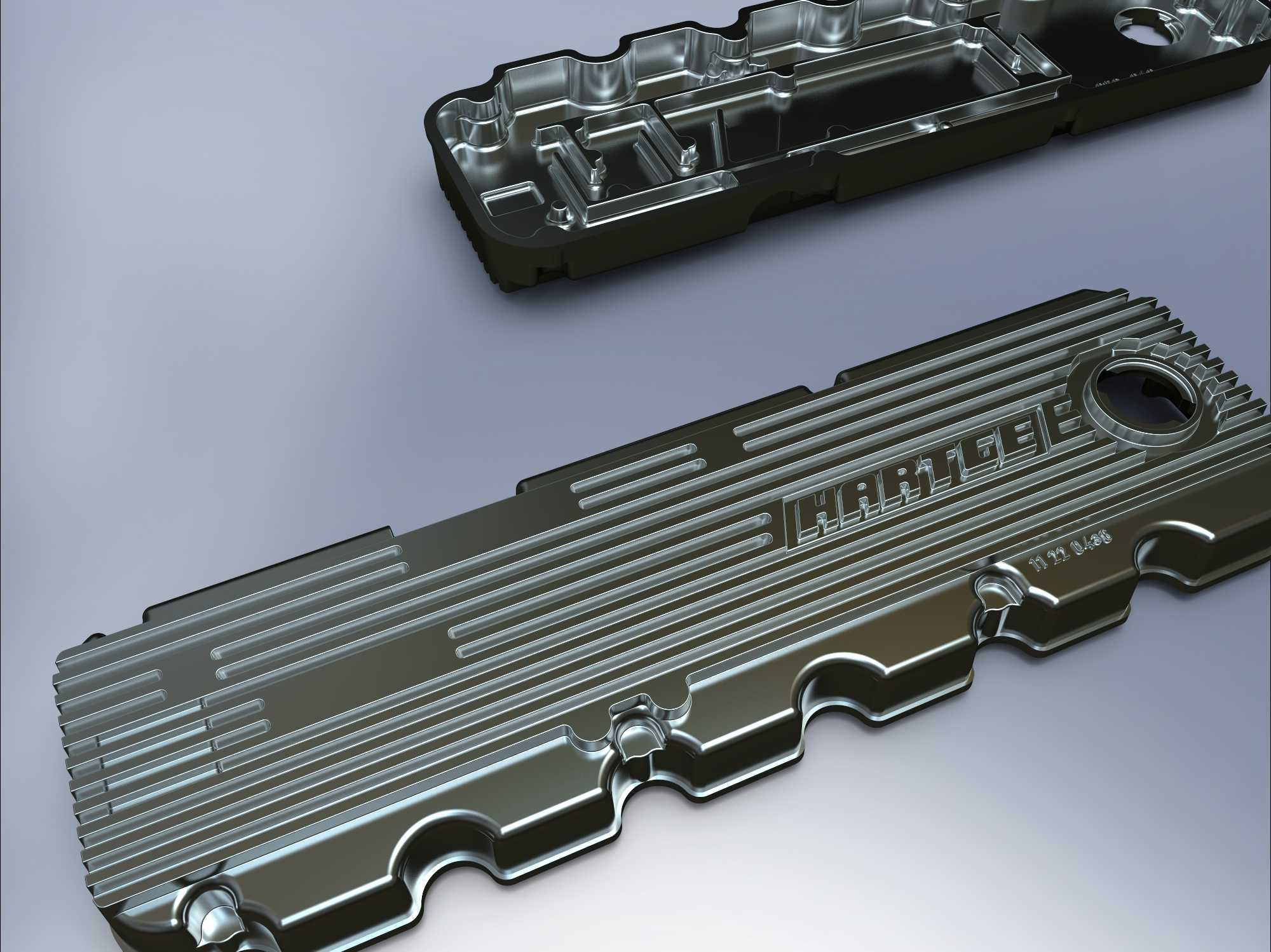

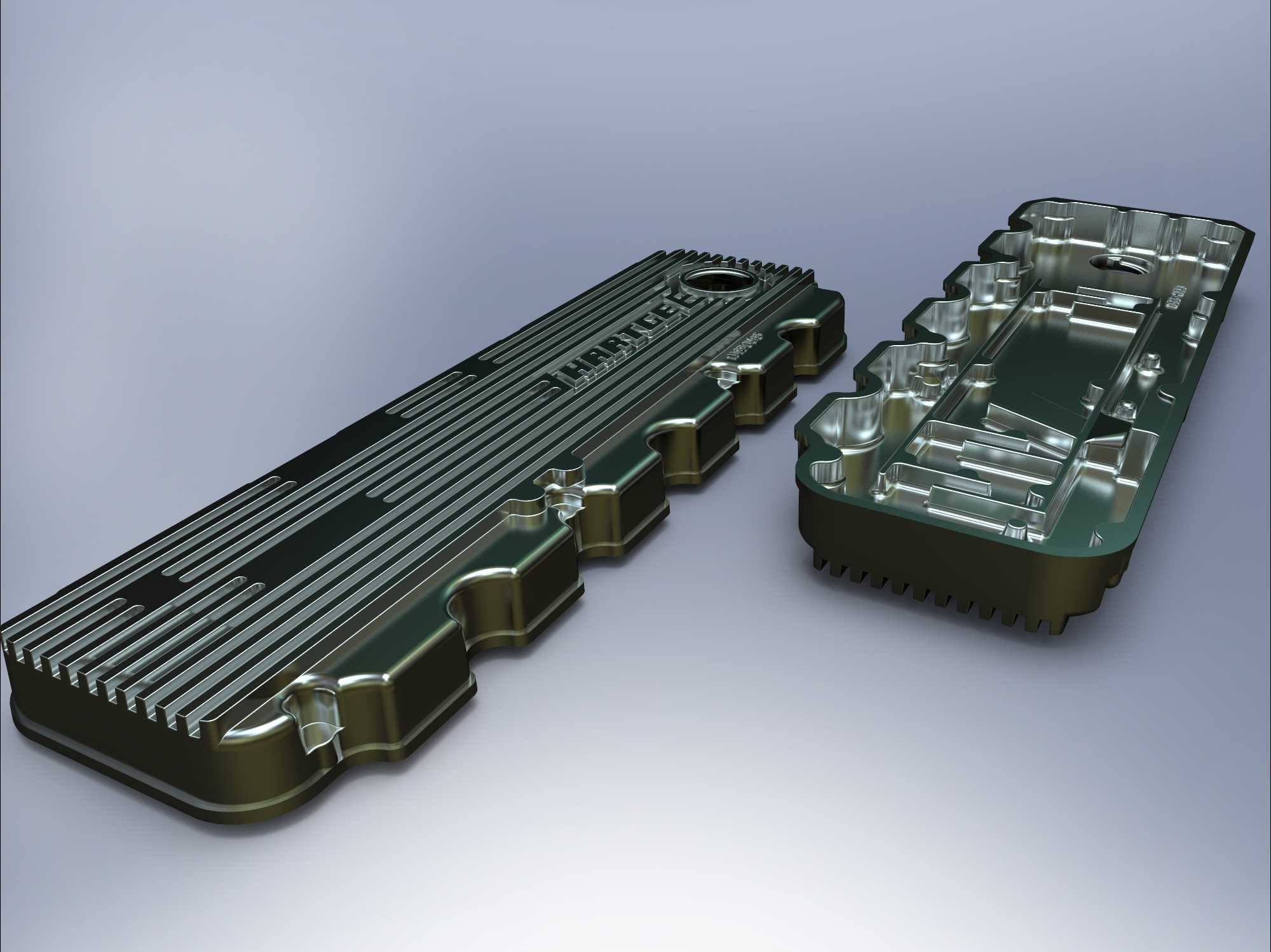

　　从结构形态来看，这个阀盖采用了一体化压铸的金属壳体设计，外表面布置的平行散热筋条不是单纯的装饰结构，筋条的高度、间距都是匹配发动机舱内的气流走向设计的，车辆行驶时迎面气流扫过筋条间隙，可以带走腔体内机油携带的部分热量，避免气门室区域温度过高导致机油提前氧化变质。筋条的排布方向也特意避开了安装螺栓的位置，不会和周边的点火线圈、线束固定卡扣产生空间干涉。壳体的边缘做了连续的翻边结构，翻边高度刚好匹配密封胶垫的嵌装槽深度，装配时密封垫不会因为压紧力偏移错位，翻边的圆角过渡也避免了应力集中，在发动机长期振动的工况下，不会出现边角开裂的问题。

　　设计过程中要提前核对所有安装边界：阀盖内侧的腔体深度要完全覆盖气门弹簧座、摇臂轴的最高运动点位，预留至少3mm的安全间隙，避免发动机高转速工况下气门升程达到最大值时，运动部件和阀盖内壁发生碰撞刮擦。壳体上预留的机油加注口位置，要和周边的进气歧管、装饰罩的开孔位置对齐，方便日常保养时加注机油不用额外拆除过多周边部件。螺栓安装孔的位置度公差要控制在0.2mm以内，孔位内嵌的金属衬套要和壳体结合牢固，避免多次拆装之后螺栓孔滑牙，衬套的压装深度也要精准控制，保证螺栓拧紧之后压紧力均匀作用在密封垫上，不会出现局部过压导致密封垫压溃失效。

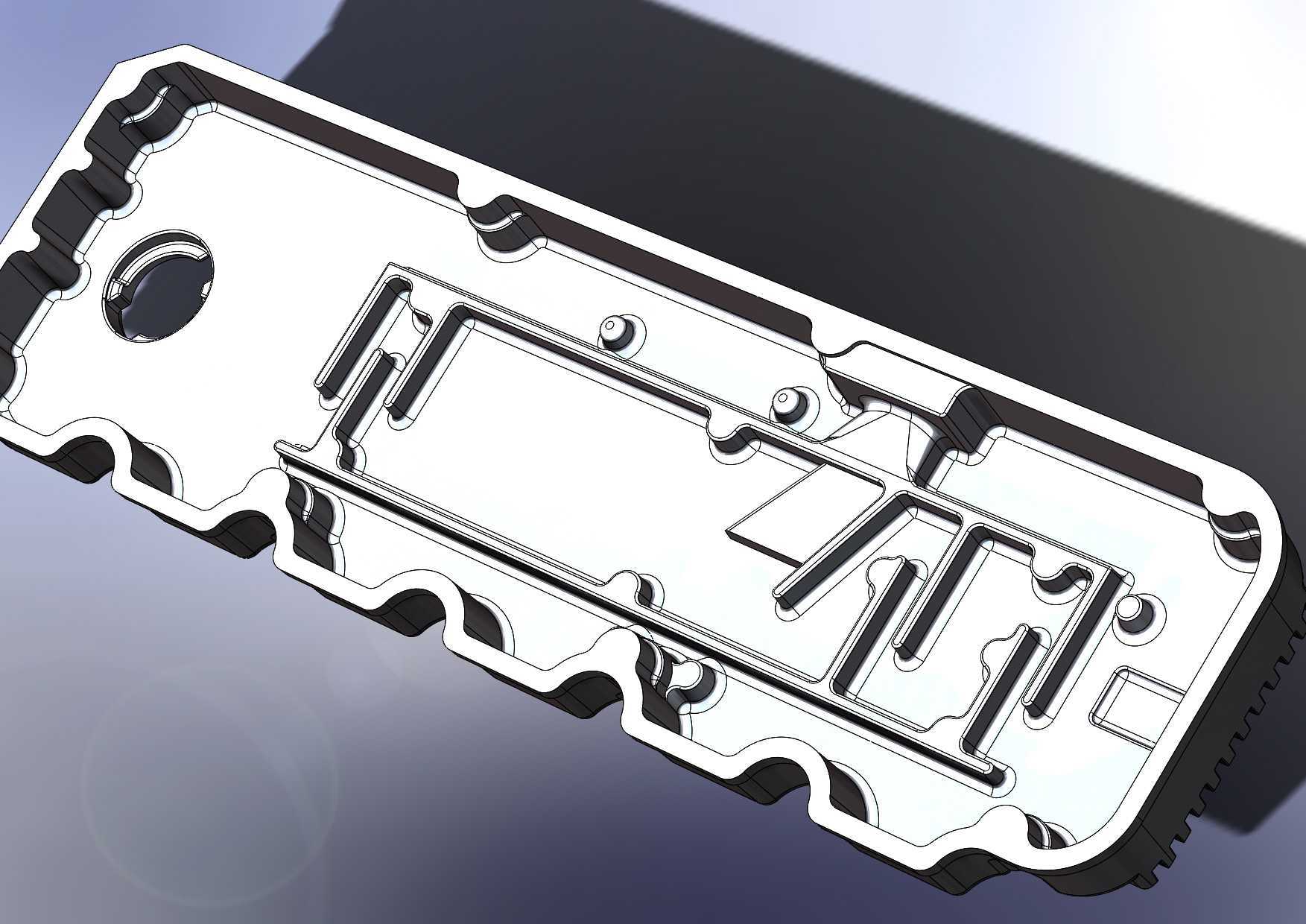

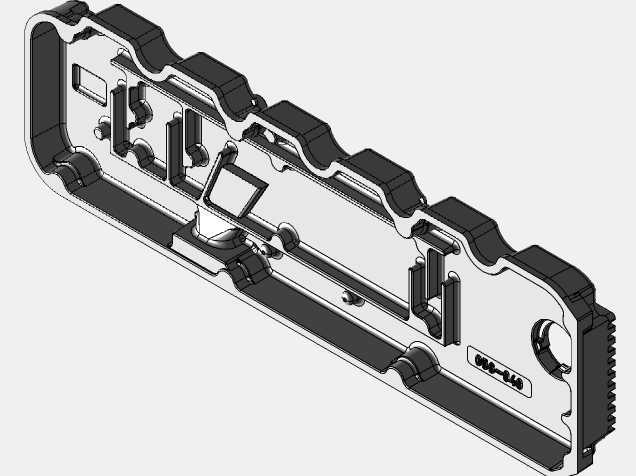

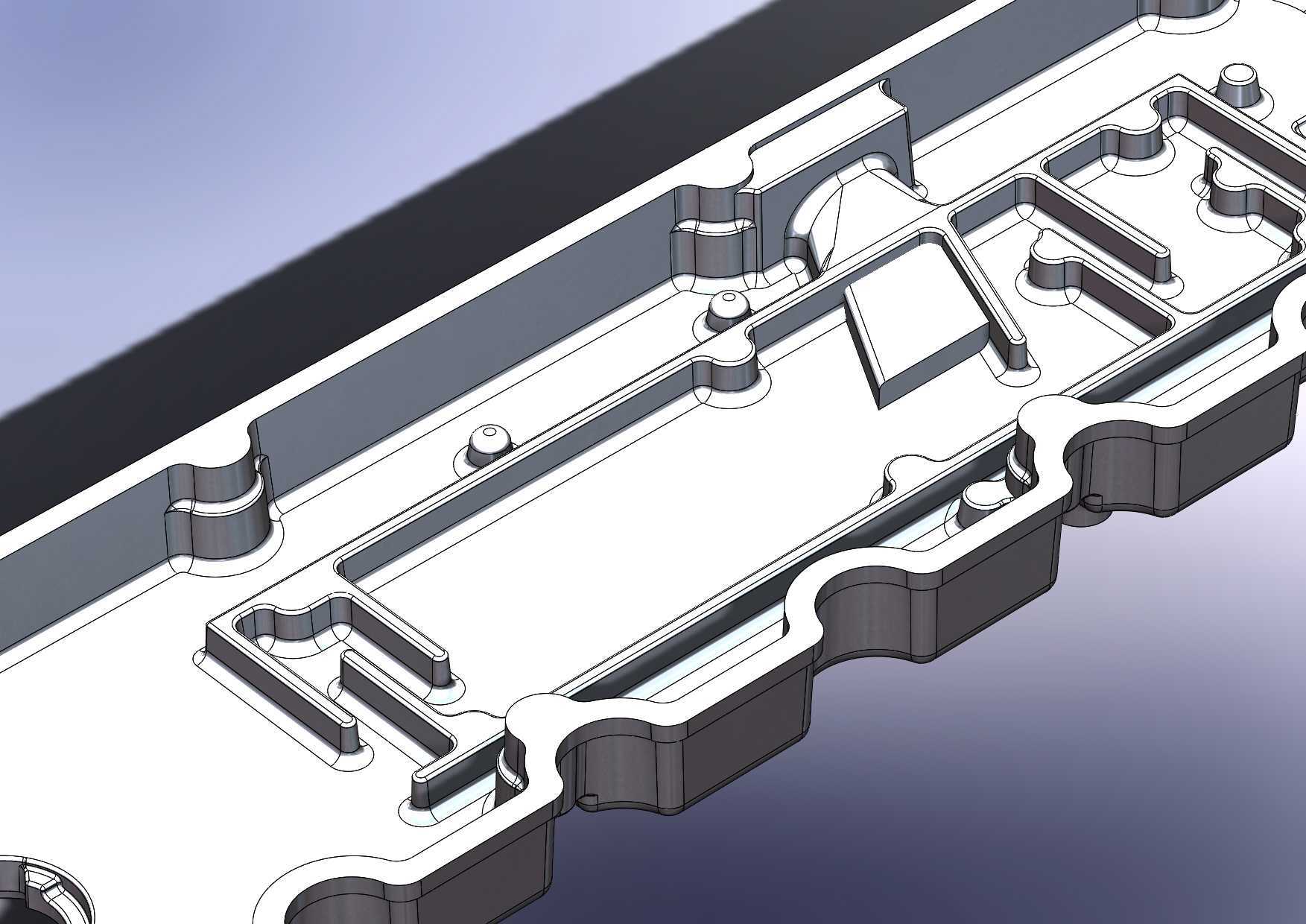

　　考虑到发动机运行时的振动特性，整个阀盖的壁厚设计做了差异化处理：安装法兰边的壁厚稍厚，保证压紧刚度，中间腔体的壁厚适当减薄，在保证结构强度的前提下降低整体重量，同时也能减少振动传递带来的共振噪音。壳体上的曲轴箱通风接口位置，设计在腔体的最高点位，避免车辆倾斜时机油窜入通风管路，导致烧机油、进气系统积碳的问题。内侧的挡油板结构和阀盖本体集成设计，挡油板的开孔角度经过调整，可以把飞溅上来的机油导流回气缸盖的油道里，减少机油被通风气流带走的概率。

　　做这类金属壳体的三维建模时，要特别注意拔模角度的设置，所有和开模方向平行的侧壁，拔模角度控制在1.5度到2度之间，既方便压铸脱模，也不会影响后续的安装配合。外表面的标识凸字高度控制在0.3mm，既可以清晰显示标识内容，也不会因为凸字过高导致脱模时出现粘模、缺料的问题。所有的转角位置都做了R2以上的圆角过渡，避免压铸时金属液填充不畅产生冷隔、气孔，也能减少应力集中点，提升构件的疲劳强度，应对发动机长期高低温交变、持续振动的复杂工况。
