八冲程活塞组曲轴联动动力结构

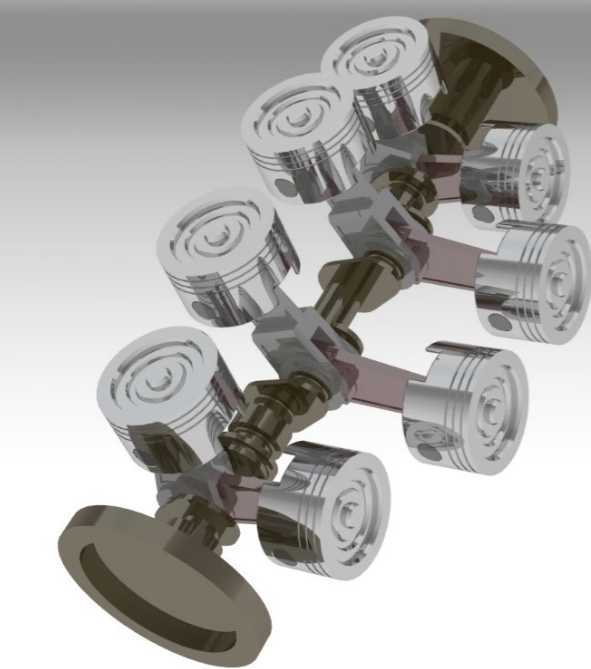

　　这套八冲程活塞联动结构，核心围绕多缸活塞的同步配气与轴系动力输出做设计，区别于常规四冲程动力单元的做功逻辑，八组活塞沿曲轴径向呈对称排布，每一组活塞都通过分体式连杆与曲轴的曲柄销铰接，相邻活塞的做功冲程存在固定相位差，能在曲轴旋转一周的周期内完成多次做功叠合，大幅降低曲轴输出端的扭矩波动，减少动力输出端的减振结构负载。从实际应用场景来看，这类结构多用于对动力平顺性要求较高的特种动力场景，比如小型固定翼通航动力单元、低噪农用作业机械动力端，或是需要持续稳定输出扭矩的小型固定式发电机组，相比同排量四冲程结构，它的排气温度更低，燃烧室内的残余废气扫气效率更高，在稀薄燃烧工况下的稳定性更突出，不需要额外增加复杂的废气再循环结构就能满足严苛的排放要求。

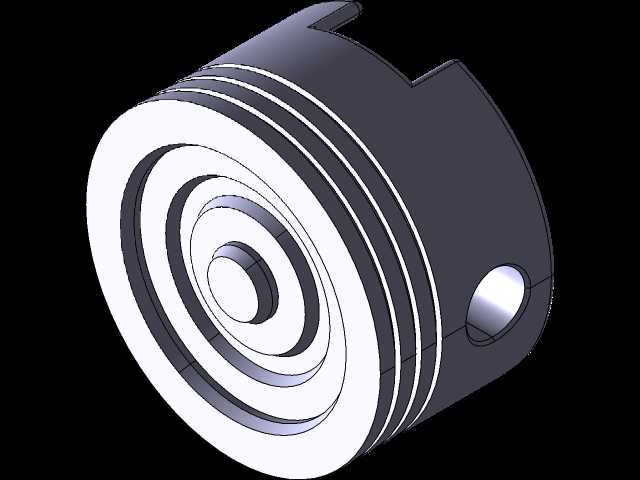

　　设计过程中首先要敲定的是活塞的排布角度，八组活塞分为两列对称布置在曲轴两侧，每列四个活塞的中心线处于同一平面，两列平面的夹角经过反复调校，既保证连杆摆动过程中不会与曲轴箱内壁发生运动干涉，又能让活塞侧压力控制在缸套允许的磨损阈值内，活塞裙部采用了变椭圆截面设计，在热机状态下裙部膨胀后能与缸套保持均匀的贴合间隙，避免冷启动敲缸与热机拉缸的问题。活塞销采用全浮式设计，两端用卡簧限位，在发动机运转过程中活塞销可以在连杆小头衬套与活塞销座孔内自由转动，让销体的磨损均匀分布，大幅延长核心运动件的使用寿命。

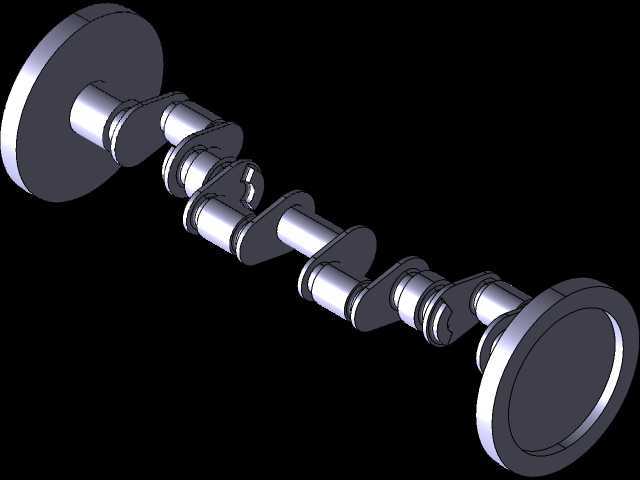

　　曲轴部分采用整体式锻造结构，八个曲柄销的相位角严格按照八冲程做功顺序排布，每段曲柄都配置了对应的平衡重，平衡重的重心偏移量经过精确计算，能抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让曲轴在额定转速下的振动幅值控制在轴承允许的范围内，不需要额外加装平衡轴就能满足整机NVH要求。曲轴的主轴颈与连杆轴颈都做了表面淬火处理，表面硬度达到HRC55-62，芯部保持足够的韧性，能承受做功冲程瞬间的冲击载荷，轴颈表面的油孔采用斜向开孔设计，润滑油通过主油道进入主轴颈后，能通过曲轴内部的斜油道输送到连杆轴颈，在轴瓦与轴颈之间形成稳定的压力油膜，避免干摩擦发生。

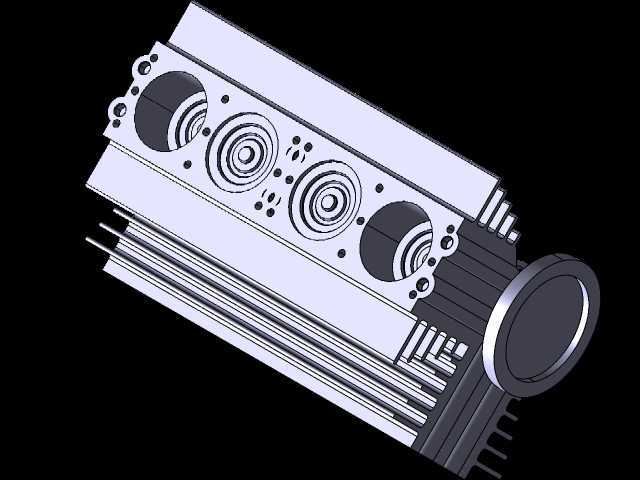

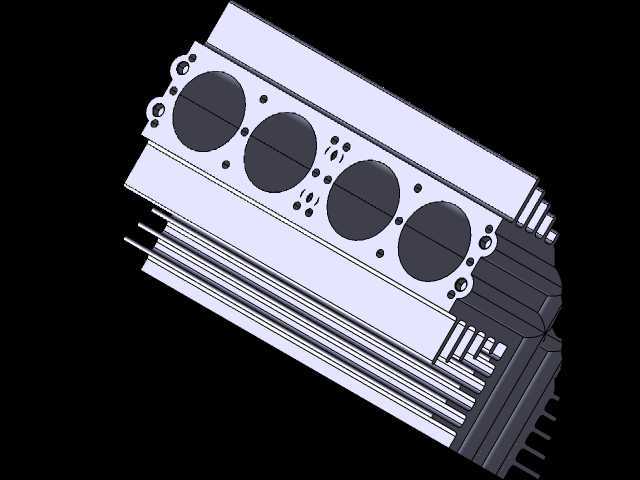

　　安装边界方面，这套结构的曲轴两端主轴颈伸出长度预留了飞轮端与前端轮系的安装空间，前端可以安装正时齿轮、水泵驱动轮、机油泵驱动齿轮，输出端可以直接连接飞轮与离合器总成，缸体连接面的螺栓孔位置按照通用小排量动力单元的安装尺寸做了适配，不需要大幅改动原有动力舱的安装点位就能完成替换。活塞顶部的燃烧室形状采用了浅盆型设计，配合顶置气门的布置，能让进气涡流在压缩冲程终点形成均匀的混合气浓度分布，提升燃烧效率，气门的开闭相位与活塞的运动行程做了精准匹配，在活塞完成做功冲程下行到下止点前，排气门提前开启排出高压废气，活塞上行到上止点附近时进气门延迟关闭，利用进气惯性提升充气效率，在八个活塞的交替配气过程中，进排气管内的气流压力波动更小，不需要加大进排气歧管的容积就能保证各缸的进气均匀性。

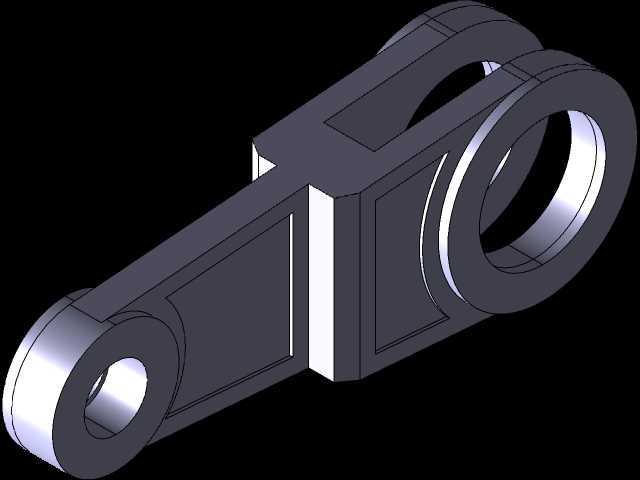

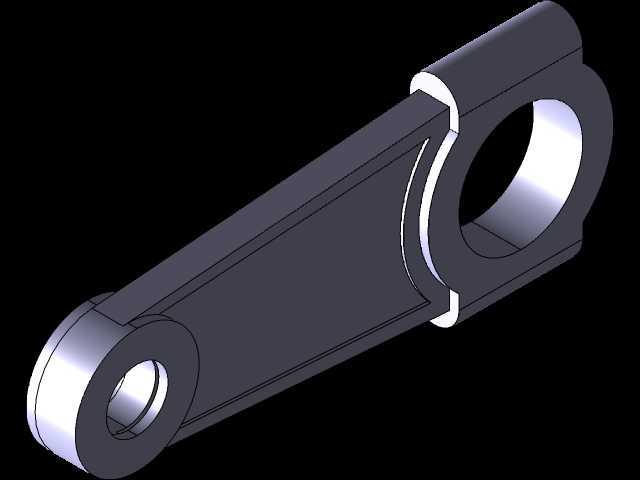

　　从结构可靠性角度来看，连杆杆身采用工字形截面，在保证足够抗弯抗扭强度的前提下尽可能降低往复运动质量，减少曲轴的惯性负载，连杆大头采用斜切口设计，方便在缸径有限的情况下从气缸上方完成活塞连杆组的装配，连杆螺栓采用预应力拧紧工艺，按照规定扭矩转角法锁紧，避免运转过程中螺栓松动导致的连杆断裂故障。整套结构的运动件全部做了动平衡校正，活塞组的重量差控制在2g以内，连杆组的重量差控制在3g以内，保证高速运转时各缸的运动惯性一致，不会出现偏磨或者异常振动的问题。在实际台架测试中，这套结构在中低转速区间的扭矩输出比同排量四冲程结构高出18%左右，燃油消耗率降低12%，尤其是在持续高负荷运转工况下，缸盖的热负荷更低，不需要加大冷却系统的散热功率就能维持正常工作温度，对于空间有限、对动力平顺性要求高的设备场景，这类八冲程活塞结构有着常规四冲程结构无法比拟的优势。
