带法兰安装座的球面铰接杯形结构件

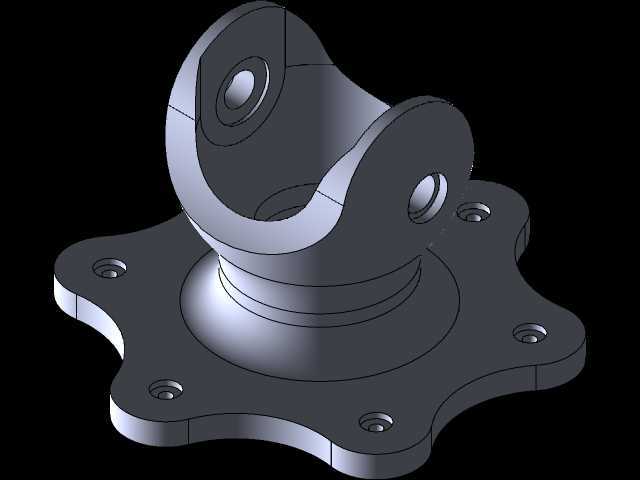

　　这类带六耳法兰安装面的球面杯形铰接件，常出现在需要小角度自适应偏转的管路连接、工装夹具定位、轻载传动铰接节点中，区别于常规刚性法兰接头，其核心功能是通过内部球面配合结构，补偿安装面的角度偏差，抵消装配过程中产生的同轴度误差，避免连接件在受载时出现应力集中导致的断裂失效。从结构设计逻辑来看，底部的六耳法兰采用均匀分布的安装孔布局，相比四孔法兰，在同等安装直径下能提供更均匀的压紧力分布，适合安装面存在轻微平面度误差的场景，每个安装孔周边做了局部加厚凸台，避免螺栓锁紧时法兰边缘出现翘曲变形，法兰外缘采用圆弧过渡的花瓣形轮廓，既去除了尖角应力集中点，也能在紧凑安装空间内减少与周边零部件的干涉风险。上部的杯形腔体采用回转曲面成型，

　　内部球面的粗糙度要求控制在Ra1.6以内，保证与配对球头件转动时的顺滑度，腔体侧壁预留的径向通孔，一方面用于装配限位销，防止球头在腔体内脱出，另一方面可作为润滑脂注入通道，在长期往复摆动的工况下减少配合面的磨损。设计过程中需要重点控制的尺寸边界包括：法兰安装面到球心的垂直高度，这个尺寸直接决定了铰接件的允许偏摆角度，高度过小会导致球头偏转时与法兰端面发生磕碰，高度过大则会增加整体结构的悬臂长度，降低连接刚性；六个安装孔的中心圆直径需要匹配常用的安装基座规格，孔位公差控制在±0.1mm范围内，保证装配时螺栓能顺利穿入无需额外修配；杯形腔体的开口直径需要略小于内部球面的最大直径，形成自然的收口限位结构，

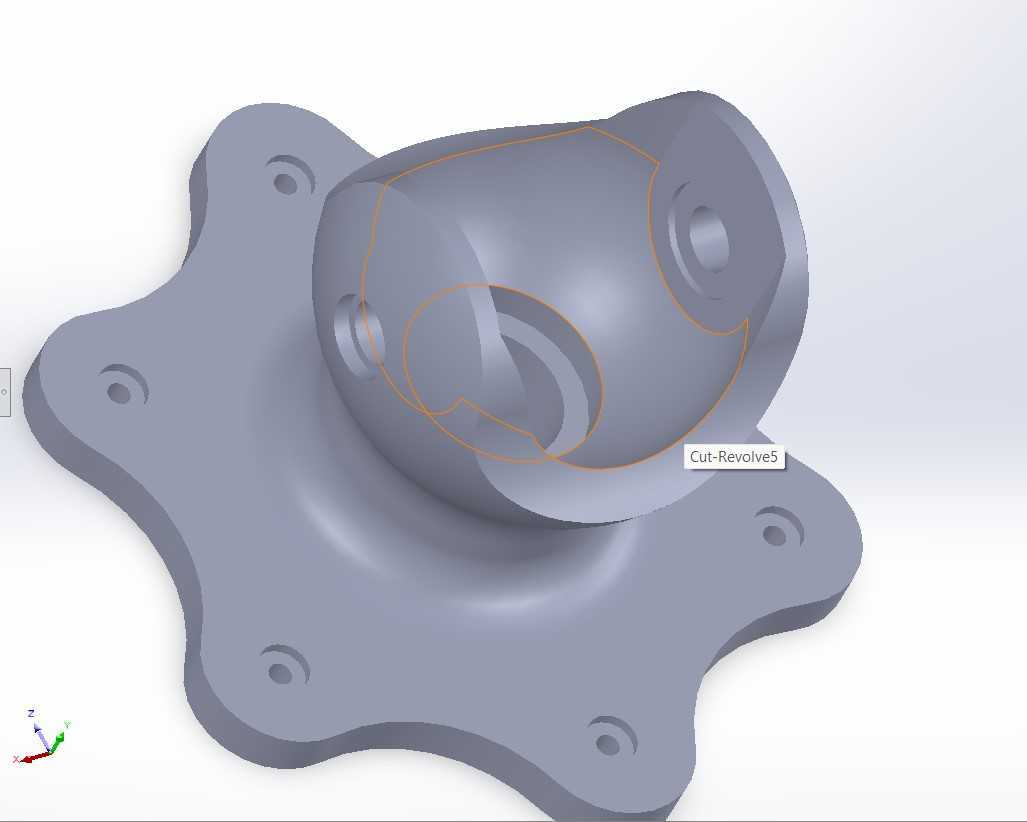

　　避免球头受轴向拉力时直接从腔体脱出，同时开口边缘做了15度的倒角导向，方便配对球头的压装装配。在实际工况应用中，这类结构件如果用于气动管路的终端铰接，需要在球面配合面加装密封环，保证偏转过程中的气体密封性，此时腔体侧壁的通孔还可作为密封失效时的泄漏检测孔，方便日常运维排查；如果用于工装夹具的定位铰接座，法兰背面需要加工定位止口，与基座的定位槽配合保证安装位置的重复精度，此时球面内部需要加装耐磨衬套，延长高频摆动下的使用寿命。建模过程中，主体结构采用旋转凸台生成基础轮廓，再通过拉伸切除生成六个安装耳的轮廓，安装孔采用异型孔向导生成标准螺栓过孔，球面腔体的切除特征需要严格控制旋转角度，保证收口位置的尺寸精度，所有棱边都做了R0.

　　5-R2不等的圆角过渡，避免热处理或受载时出现应力开裂，配合面的拔模角度控制在0.5度以内，既方便加工脱模，也不会影响配合精度。这类结构件的材质通常根据工况选择，轻载无腐蚀场景采用45号钢调质处理即可，重载或有腐蚀的场景则选用304不锈钢或铝合金硬质阳极氧化处理，不同材质下的壁厚设计需要做对应调整，钢材件的最小壁厚不小于3mm，铝合金件的最小壁厚不小于5mm，保证足够的结构强度。
