Creo三通流体管路连接接头结构

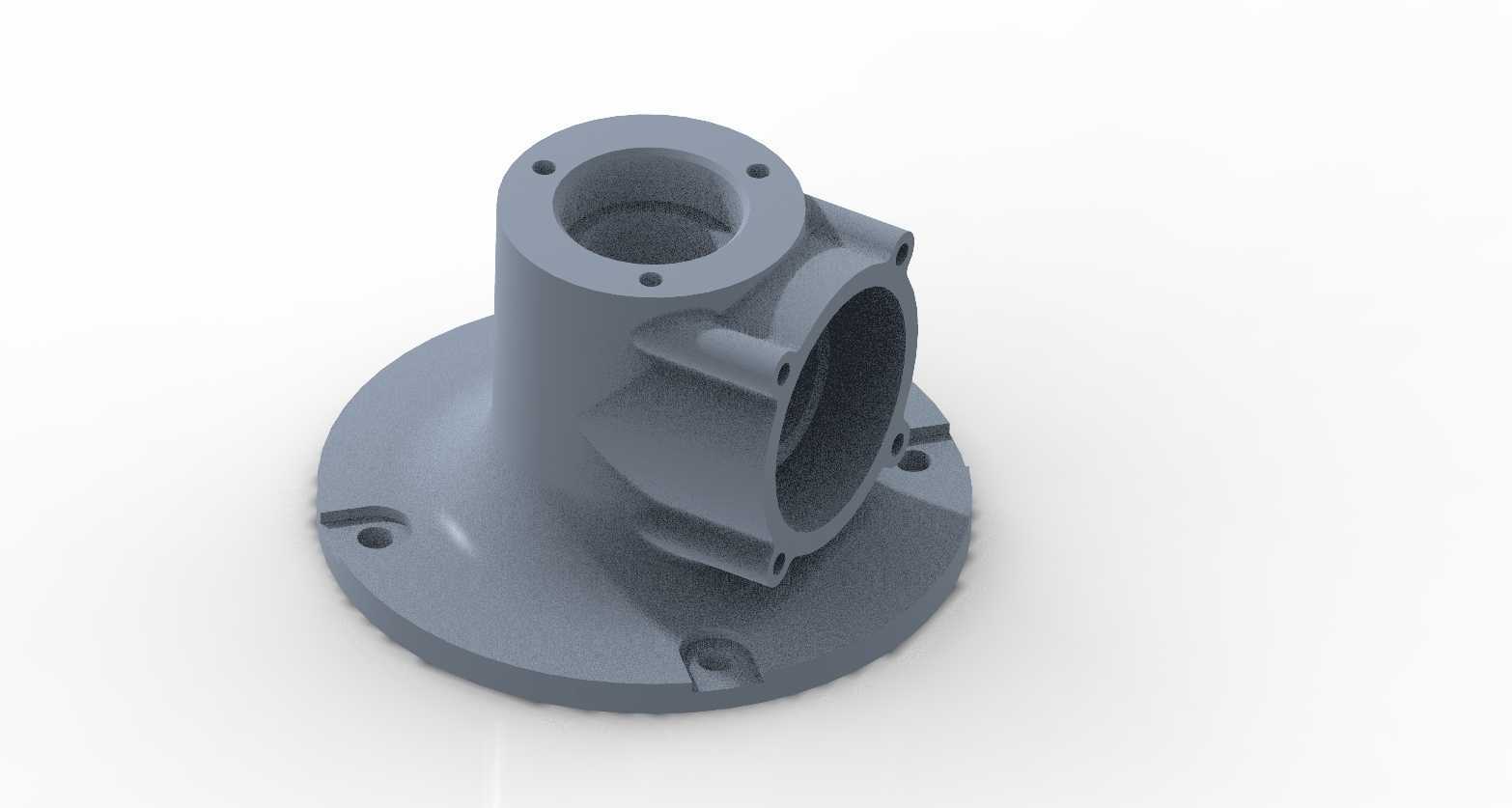

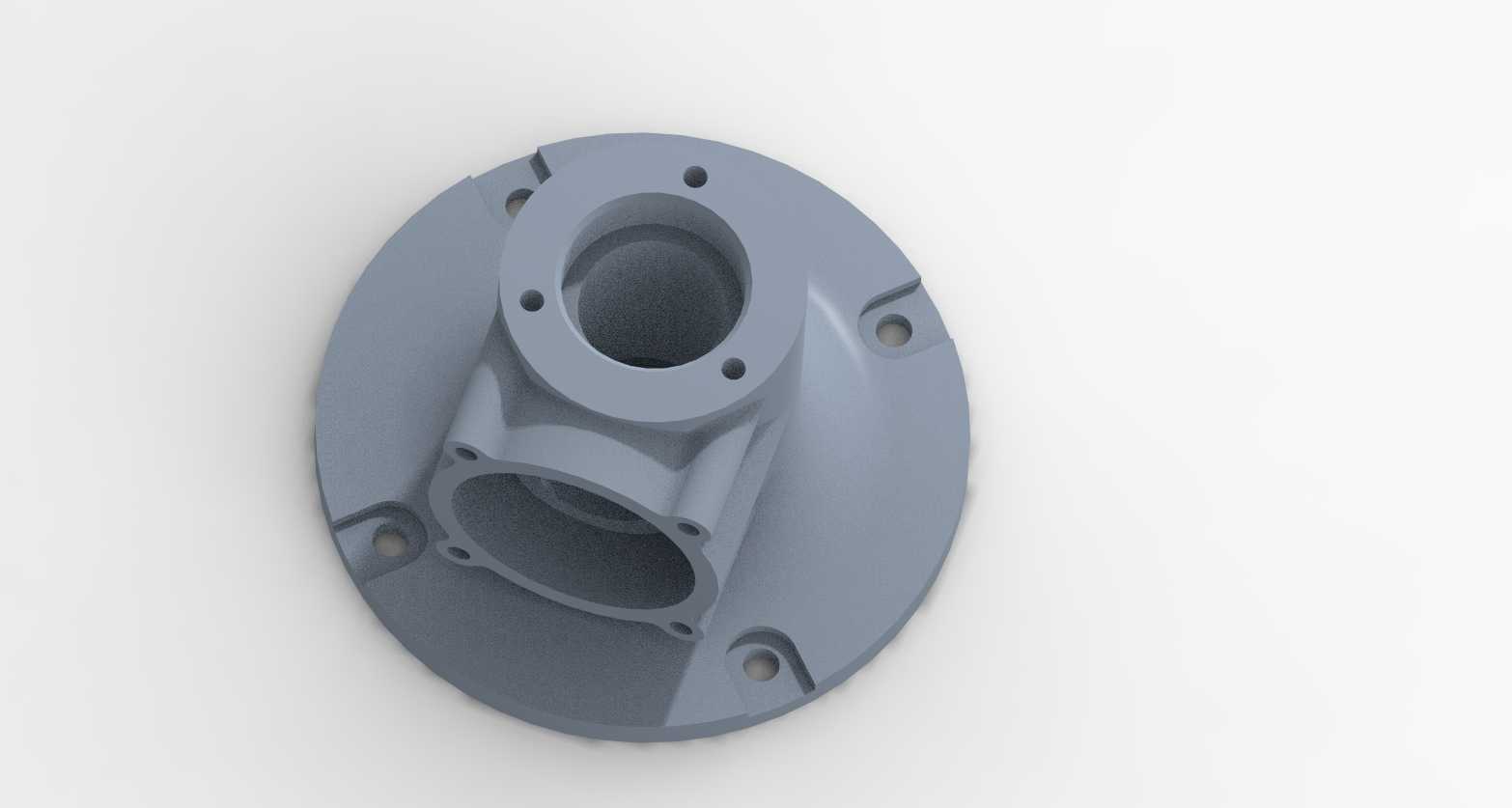

　　这类三通流体管接头在流体输送系统里承担着管路分流、汇流以及转向衔接的核心作用，常见于液压动力回路、工业冷却循环系统、低压气动输送管线、小型化工流体配送管路等场景，是管路系统里调整介质流向、拆分输送支路的基础连接部件。从结构设计来看，该接头采用一体化铸造后机加工的成型思路，底部带圆形法兰安装座，座体上均匀分布多个沉头安装孔，可直接通过螺栓固定在设备基座、阀组安装面或者管路支架上，安装时沉孔结构可将螺栓头部完全埋入座体内，避免突出结构干涉周边管路排布，也能减少外接磕碰对螺栓紧固结构的损伤。主体向上延伸的竖直主管路与侧面水平伸出的支路管路呈正交连通状态，两个管路的接口端均设计了带安装孔的对接法兰面，法兰端面预留了密封件安装的止口位置，

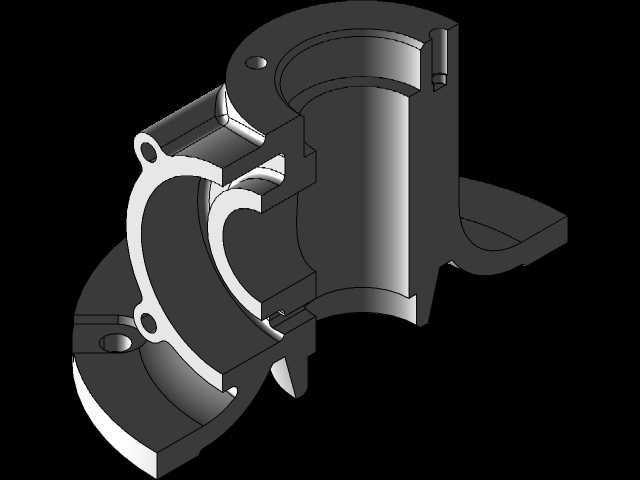

　　对接时可搭配O型密封圈或者金属密封垫片实现端面密封，防止带压流体从对接缝隙渗漏。侧面支路与竖直主管的衔接位置做了大圆弧过渡加厚处理，这一设计并非冗余结构，流体在管路内转向时会在转角位置形成紊流和压力冲击，加厚的过渡壁面可以承受介质转向带来的局部压力波动，同时圆弧过渡结构能减少流体在转角处的阻力损失，降低介质内杂质在转角位置的沉积概率，避免长期运行后管路通径被淤积物缩小。在建模过程中，需要重点控制几个关键尺寸的公差配合：首先是三个接口法兰的端面平面度，直接对接管路的密封性能，平面度超差会导致密封垫片受压不均，运行中出现渗漏；其次是法兰上安装孔的位置度，尤其是底部安装座的孔位，需要和对接基座的螺孔位置完全匹配，

　　否则安装时会出现螺栓无法穿入、强行紧固后接头受内应力长期作用出现开裂的问题；再者是管路内壁的同轴度与转角过渡的顺滑度，内壁的台阶或者凸起会打乱流体流态，增加系统的压力损失，对于输送含有微小固体颗粒的流体工况，不光滑的内壁还会加剧颗粒对接头内壁的冲蚀磨损，缩短部件使用寿命。从安装边界来看，该接头底部法兰的外径决定了安装时需要预留的最小平面空间，侧面水平支路的伸出长度需要和周边相邻管路、阀件保留足够的操作间隙，方便后期对接时紧固法兰螺栓、更换密封件，竖直主管的向上延伸高度则需要匹配上层管路的排布高度，避免安装后出现管路别劲、密封面错位的问题。设计时还考虑了不同工况的适配性，整体壁厚按照常用低压流体输送的压力等级计算选取，

　　若用于高压工况可在现有结构基础上调整壁厚、加大法兰连接螺栓的规格，无需大幅改动整体结构形式。这类接头相比焊接式三通，优势在于拆装维护方便，法兰对接的形式不需要现场动火焊接，在设备组装、后期管路改造时可以快速拆装更换，也能避免焊接应力带来的接头变形、焊缝渗漏隐患。建模时对各个安装孔的倒角、法兰边缘的去毛刺结构都做了还原，这些细节结构虽然不影响主体的流通功能，但实际加工中是必不可少的工序，倒角结构可以去除机加工产生的锐边，避免安装时划伤操作人员，也能在对接管路时起到导向作用，方便对接法兰快速对位。
