双孔对称式机械夹紧连接构件

　　在自动化生产线的工件定位工位、工装夹具的末端执行单元以及小型设备的部件连接节点上，这类双孔对称结构的夹紧构件是应用频次极高的基础零件，它既可以作为独立的夹紧压块直接参与工件装夹，也能作为连接件串联气动夹爪的动力输出端与夹持触头，在3C产品组装、小型五金件加工、汽车零部件检具等场景中都能见到同类结构的身影。从实际使用逻辑来看，这类构件的核心作用是在不损伤被夹持工件表面的前提下，提供稳定均匀的夹紧力，避免加工或装配过程中工件出现位移、窜动，同时要兼顾安装便捷性与长期使用的结构强度，减少反复装拆带来的精度损耗。

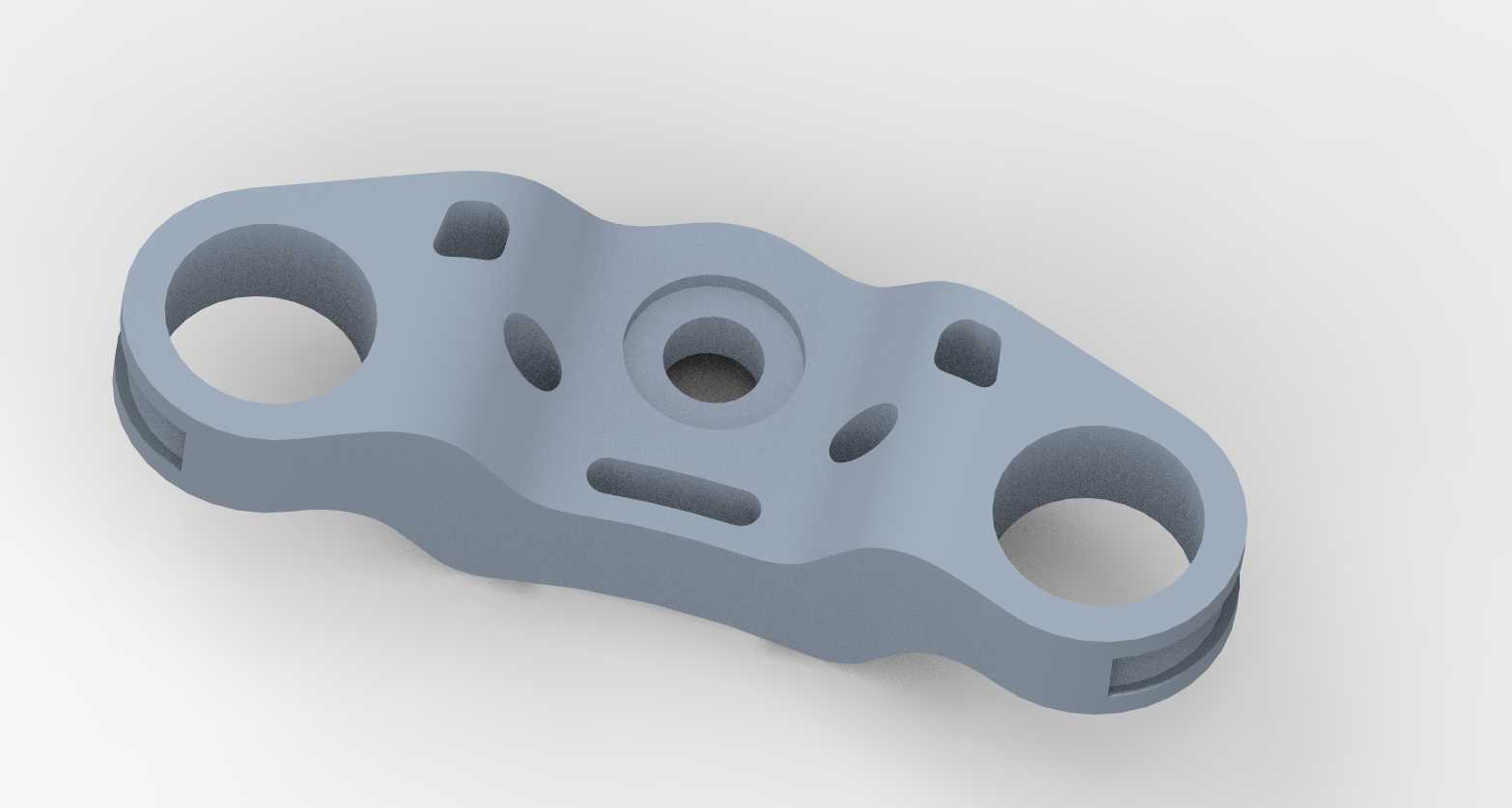

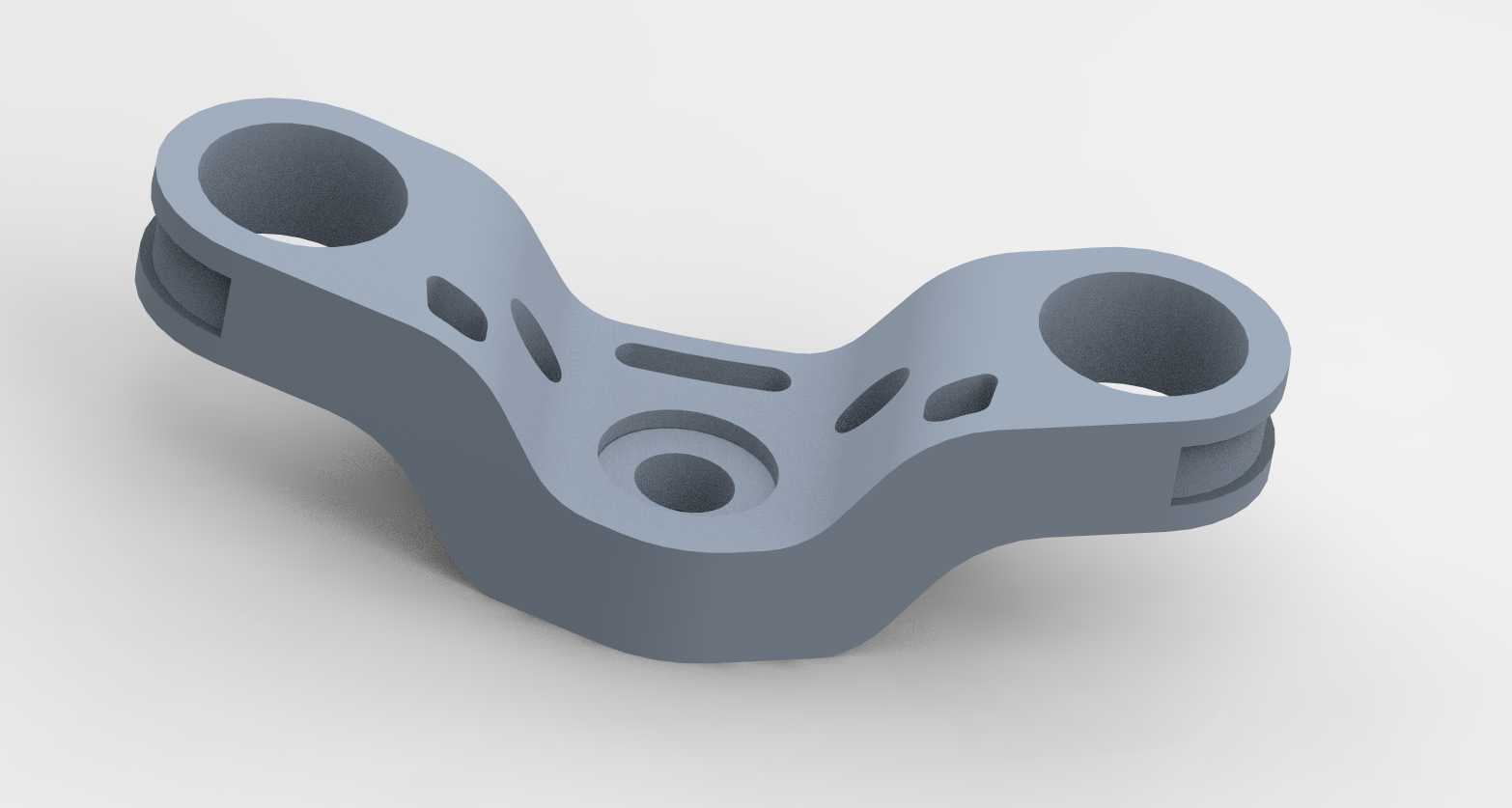

　　设计这类构件时，首先要考虑的是受力分布的合理性，整体采用对称式布局，两端的大尺寸通孔是核心安装定位孔，孔内壁做了阶梯式的沉台设计，既可以容纳螺栓头部避免安装后突出干涉，也能在穿装定位销时保证配合面的贴合精度，两个安装孔的中心距是核心安装边界参数，设计时需要匹配对应工位的安装孔位间距，避免出现无法装配的问题。构件中部的凸台结构是受力承载的核心区域，中心的通孔用于穿装夹紧力调节螺杆或者连接驱动杆，周围分布的多个异形凹槽与长圆孔并非减重设计，而是用于安装防滑阻尼垫、调整夹持行程的预留结构，不同位置的凹槽可以适配不同规格的触头安装，长圆孔则提供了±2mm的位置调节余量，能适配一定尺寸范围内的工件夹持需求，不用针对微小的尺寸差异重新制作构件，提升了工装的通用适配性。

　　从外形轮廓来看，构件所有的棱边都做了R2-R3的圆角过渡处理，一方面是避免热处理以及受力过程中出现应力集中导致的开裂问题，另一方面也能防止安装调试过程中尖锐棱边划伤操作人员或者工件表面。构件的整体厚度根据夹紧力需求做了梯度设计，两端安装孔区域厚度略大于中部连接区域，因为安装孔位置是螺栓预紧力的直接承载区，足够的厚度能避免长期受预紧力作用出现变形，中部区域因为主要传递夹紧力，不需要过高的结构冗余，适当减薄也能降低整体重量，减少驱动端的负载。

　　实际选型使用时，需要注意安装面的平面度要求，构件与安装基座的贴合面平面度需要控制在0.02mm以内，否则螺栓锁紧后会出现构件翘曲，导致夹持面不平行，夹紧力出现偏载，长期使用还会造成构件变形。两端安装孔与螺栓的配合公差建议选用H7/h6的间隙配合，既保证安装时的便捷性，也能避免配合间隙过大导致的定位偏移，中部连接孔与驱动杆的配合则建议选用H8/g7的小间隙配合，保证动力传递的同轴度，减少夹紧动作的行程损耗。构件表面做了硬质氧化处理，表面硬度能达到HV400以上，耐磨性能优异，长期反复装夹也不会出现明显的磨损，能稳定保持夹持精度。在夹持异形工件时，还可以在构件的夹持面粘接聚氨酯防滑垫，进一步提升摩擦力，同时避免硬质金属表面夹伤工件漆面或者加工面，这类改造不需要改动构件本身的结构，只需要利用预留的凹槽点位固定防滑垫即可，改造便捷性很高。

　　不同于一体式的铸造夹紧件，这类机加工成型的夹紧构件尺寸一致性更好，安装孔位的位置精度能控制在±0.01mm以内，在多工位同步夹紧的工装中使用时，能保证各个夹紧点的动作同步性，不会因为构件尺寸偏差导致部分工位夹紧力不足。在日常维护中，只需要定期检查安装螺栓的预紧力，清理凹槽内积攒的切削碎屑或者灰尘即可，不需要额外的润滑维护，使用成本极低，适合在高节拍的量产生产线上长期使用。
