现代概念无链城市通勤自行车结构设计

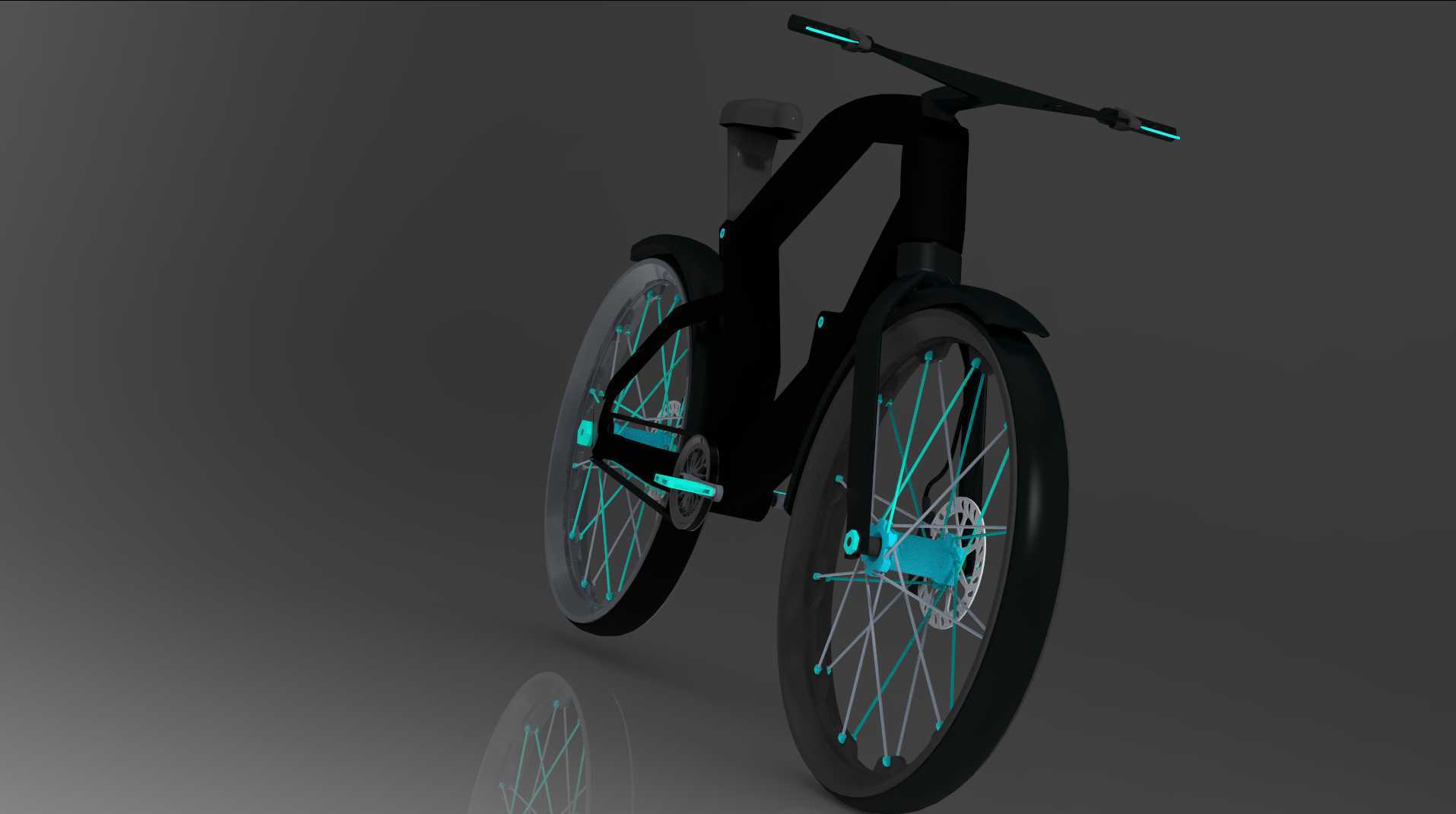

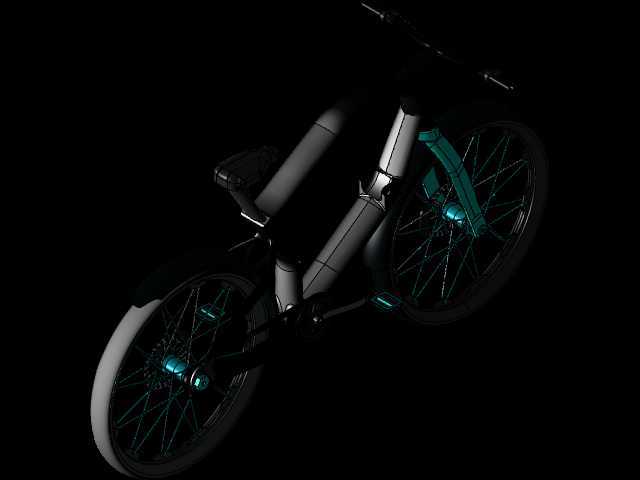

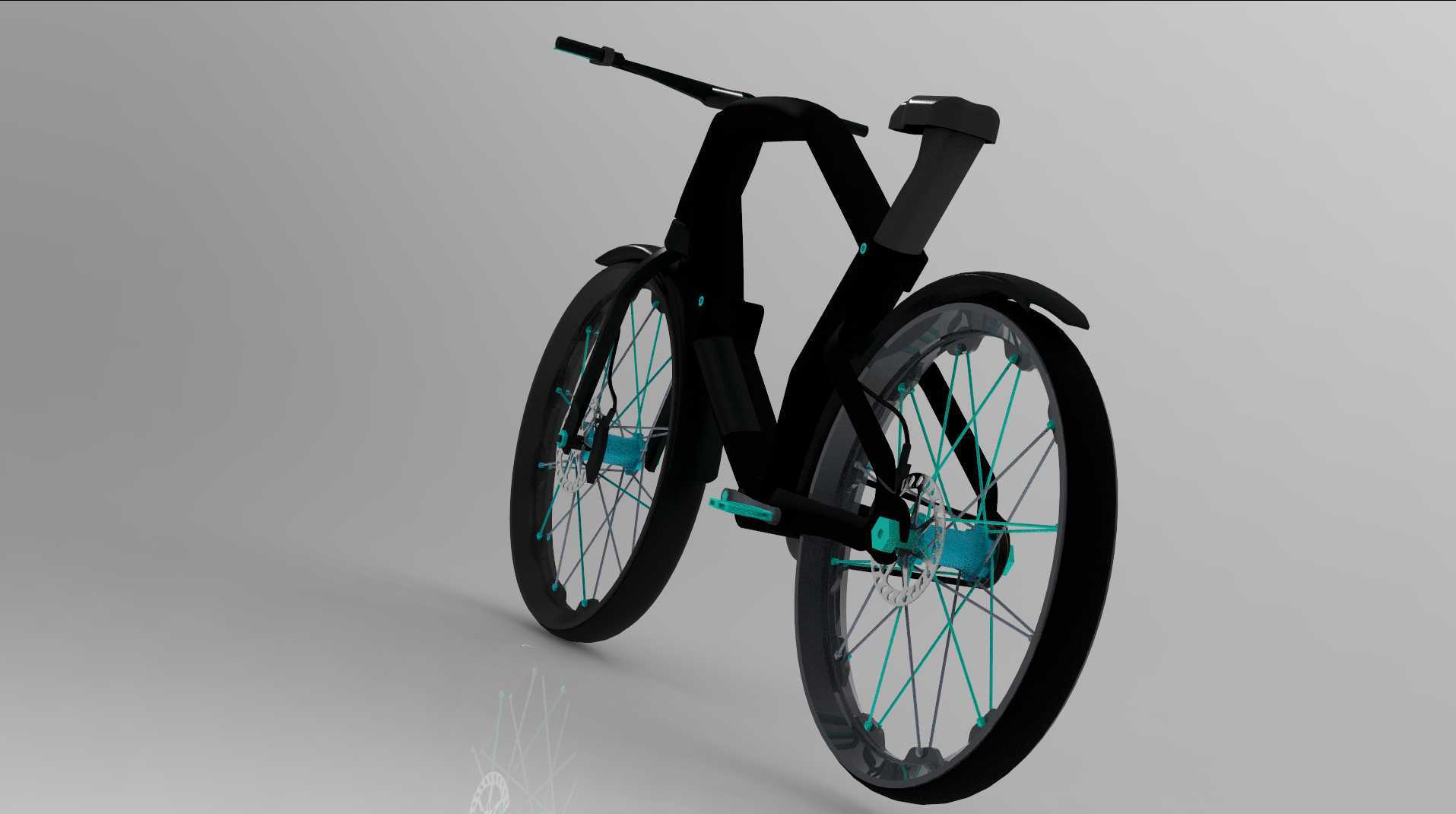

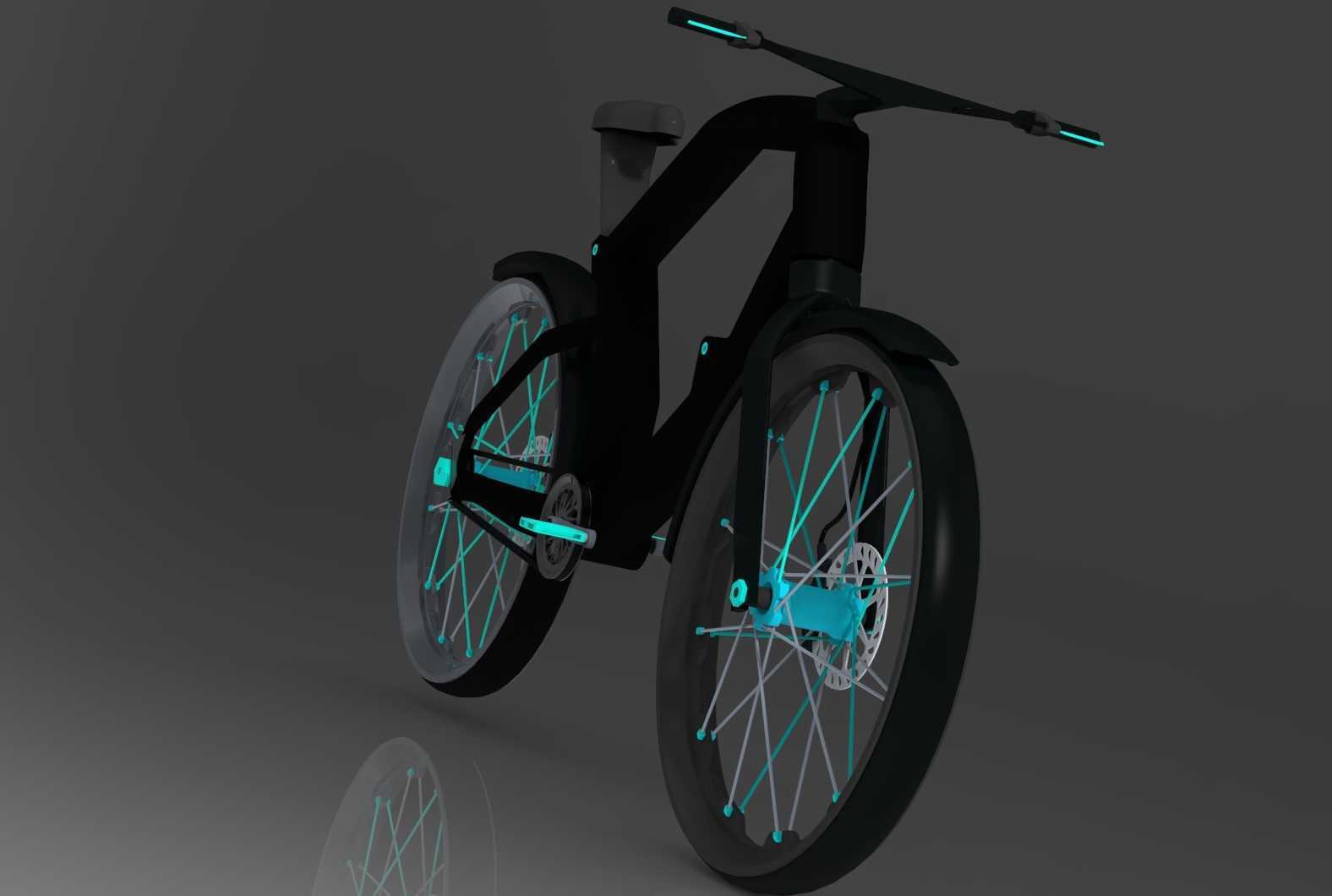

　　这款城市通勤自行车的结构设计，核心围绕短距离日常出行的实际使用需求展开，区别于传统链条传动自行车的结构逻辑，在车架集成度、维护成本控制、骑行姿态适配三个维度做了针对性的结构优化。从实际应用场景来看，该结构适配城市平坦铺装路面的日常通勤、短途接驳需求，针对城市骑行中频繁启停、停放空间局促、日常维护繁琐等常见痛点做了对应设计调整。整体车架采用一体化梁式结构，取消了传统自行车的下管、座管分体拼接设计，将传动结构、走线空间完全整合在主梁腔体内部，既减少了外露部件在雨天、扬尘环境下的积污磨损问题，也让整车外轮廓更简洁，降低了狭窄空间停放时的剐蹭概率。骑行姿态设定上，车把与座垫的相对高度差控制在120mm范围内，

　　上管水平长度适配165cm-185cm身高区间的骑行者，保持直立骑行姿态，减少城市通勤中长时间握持车把的腰部、腕部负荷，适配单次骑行时长15-45分钟的短途出行场景。轮组部分采用标准622mm轮径规格，也就是常规公路车轮径尺寸，辐条采用扁平化直拉结构，搭配内置碟刹安装座，制动卡钳直接固定在后叉与前叉的一体安装凸台上，安装边界上卡钳与辐条的间隙控制在3mm以上，避免轮组跳动时出现剐蹭问题，同时碟刹结构的制动响应速度更适配城市路口频繁制动的使用场景。传动结构部分取消了传统的链条、飞轮外露结构，采用封闭内置的传动布局，将踏板连杆的动力传递结构完全收纳在车架后段的腔体内部，既避免了骑行过程中裤脚被链条剐蹭沾染油污的问题，

　　也大幅降低了传动结构的日常维护频率，不需要定期对链条进行上油、张紧调整，更适合非专业骑行用户的日常使用需求。车把部分采用极简一字把结构，把横宽度控制在580mm，相比传统山地车更窄的把宽更适配城市非机动车道的狭窄通行空间，车把两端集成了嵌入式的灯光组件，走线完全通过车把内部穿入车架主梁，没有外露线管，既提升了整车外观的整洁度，也避免了线管长期外露出现的老化、破损问题。座垫采用窄型短鼻设计，座垫安装导轨的调节行程达到150mm，可以根据不同骑行者的腿长调整前后位置，适配不同身高用户的踩踏发力角度，座垫下方预留了小型置物空间的安装位，可以固定便携打气筒、补胎工具等小型应急配件。脚踏部分采用折叠式平面结构，

　　在车辆停放时可以将脚踏向上翻折贴合车架侧面，进一步减少整车停放时的横向占用空间，适配城市小区、写字楼密集停放区的狭小车位空间。前后挡泥板与车架、前叉做了一体化集成设计，挡泥板与轮胎的间隙控制在8mm，既可以有效阻挡雨天骑行时轮胎带起的泥水飞溅，也不会因为轮组的小幅跳动出现碰擦轮胎的问题，挡泥板末端延伸至轮胎水平中心线以下位置，挡水覆盖范围可以满足15km/h时速下的骑行防溅需求。整车的安装边界上，所有连接紧固件都采用内六角标准规格，日常拆装调整只需要通用内六角扳手即可完成，不需要特殊定制工具，方便用户自行完成简单的调整维护。车架的重心位置经过优化，整体重心落在前后轮轴连线的中点靠前位置，在推行、低速骑行时的操控稳定性更好，即使是骑行经验较少的用户也可以快速适应操控逻辑。轮组的花鼓采用密封轴承结构，轴承的防尘密封圈采用双唇结构，可以有效阻挡城市道路的扬尘、雨水进入轴承内部，延长轴承的维护周期，正常城市使用场景下轴承的免维护时长可以达到两年以上。车架的后叉开口采用标准快拆结构，轮组拆卸时不需要额外工具，扳动快拆手柄即可完成轮组的拆装，方便爆胎时的快速补胎更换操作。车把的转向限位结构集成在头管内部，左右转向最大角度控制在45度，避免转向角度过大时车把与车架发生碰撞，同时也减少了低速推行时车把突然打横带来的操控风险。
