管材折弯加工用管折弯机管滚结构

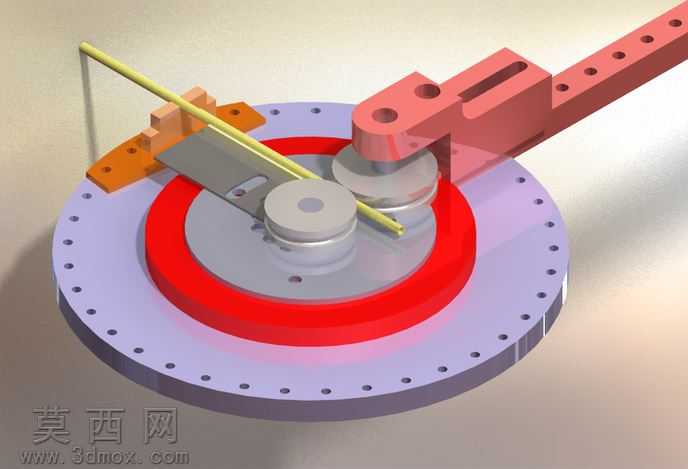

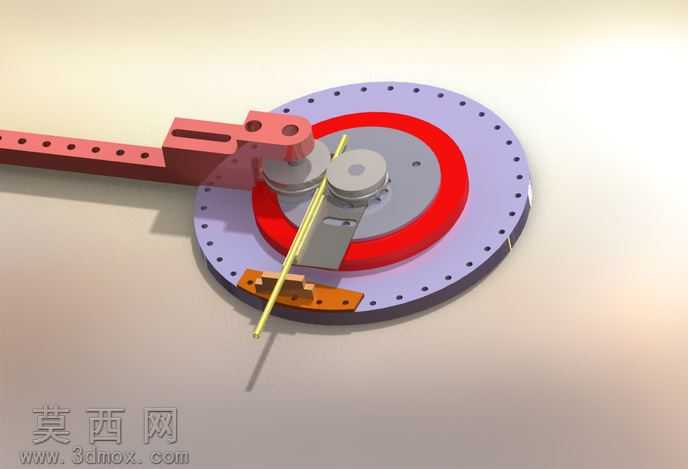

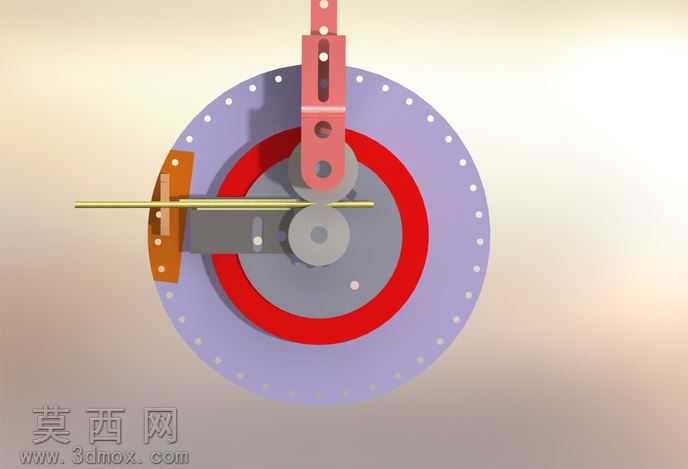

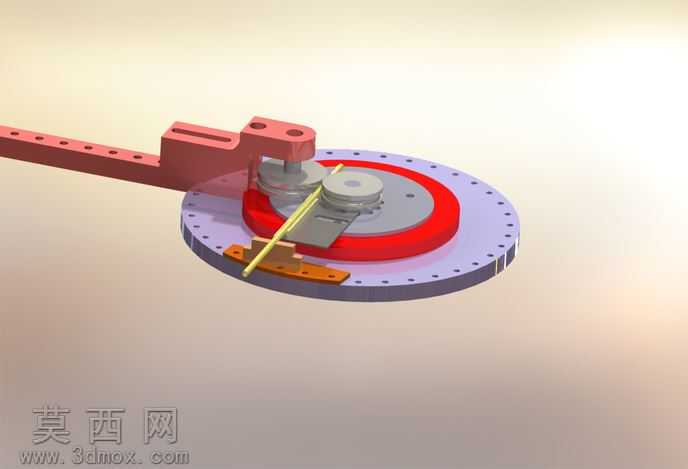

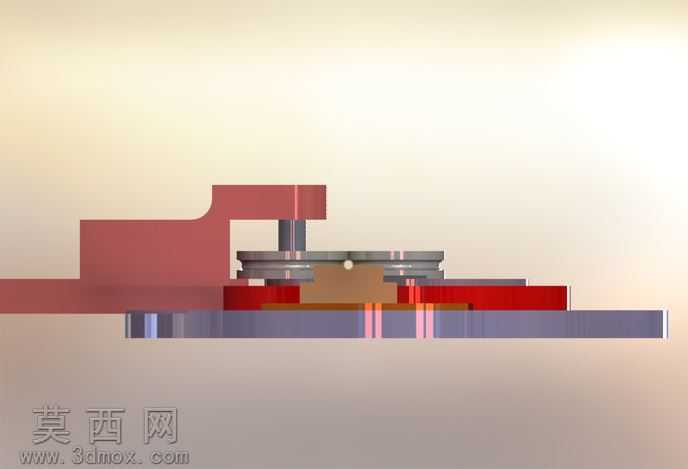

本模型为管材折弯加工专用的管折弯机配套管滚结构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械加工的实际公差配合要求，对每一个零部件的尺寸、装配间隙都做了精准设定，可直接用于后续的工程图导出与加工参考。模型整体以回转式弯管作业为核心设计逻辑，核心的大直径回转盘采用分层式结构设计，从内到外依次设置定位轴套、红色环形限位槽、外圈分度定位孔，分度孔沿回转盘外圈等距排布，可适配不同折弯角度的定位需求，保证弯管作业的角度精度。上方的压紧摆臂采用长槽孔可调式设计，可根据待加工管材的外径尺寸调整压紧滚轮的下压行程，适配不同规格的金属管材、塑料管材的折弯作业，摆臂与回转盘之间通过铰接轴连接，可随回转盘的转动同步完成压合动作，避免管材在折弯过程中出现起皱、移位的问题。侧方的管材定位挡块采用快拆式安装结构，挡块表面设置防滑纹理，可对送入的待加工管材做轴向定位，保证每一次折弯的管材进料长度一致，提升批量加工的一致性。模型在渲染阶段对不同部件做了差异化的材质赋予：回转盘主体采用磨砂金属材质模拟铸铁机身的质感，红色环形槽采用亮面烤漆材质提升视觉辨识度，压紧摆臂、定位挡块采用合金结构钢材质，待加工管材采用黄铜金属材质还原金属管材的加工状态，整体渲染效果清晰展现各部件的装配关系与运动逻辑。设计过程中重点考量了弯管作业的受力分布，将管滚的接触位置做了圆弧过渡处理，避免管材折弯过程中出现表面划伤、局部凹陷的问题，同时整体结构无冗余部件，拆装维护便捷，可作为小型手动弯管设备、半自动弯管机的核心作业单元使用，也可为同类弯管工装的设计提供结构参考，帮助设计人员快速理解回转式弯管设备的工作原理，缩短同类产品的开发周期。
