20吨重载手动液压起顶机具结构设计

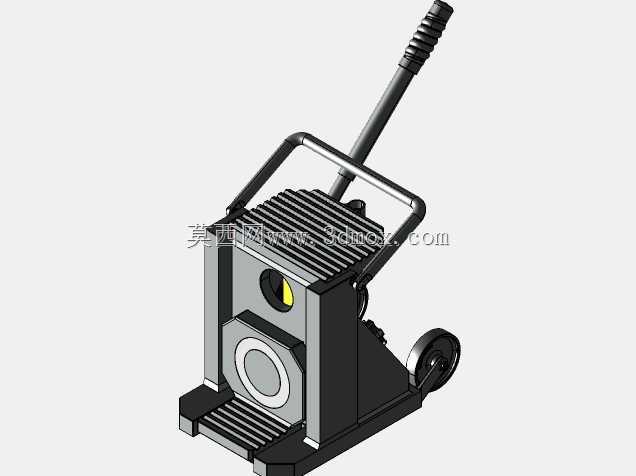

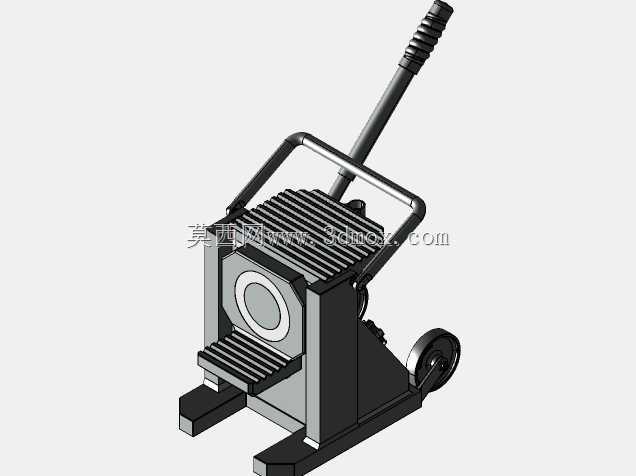

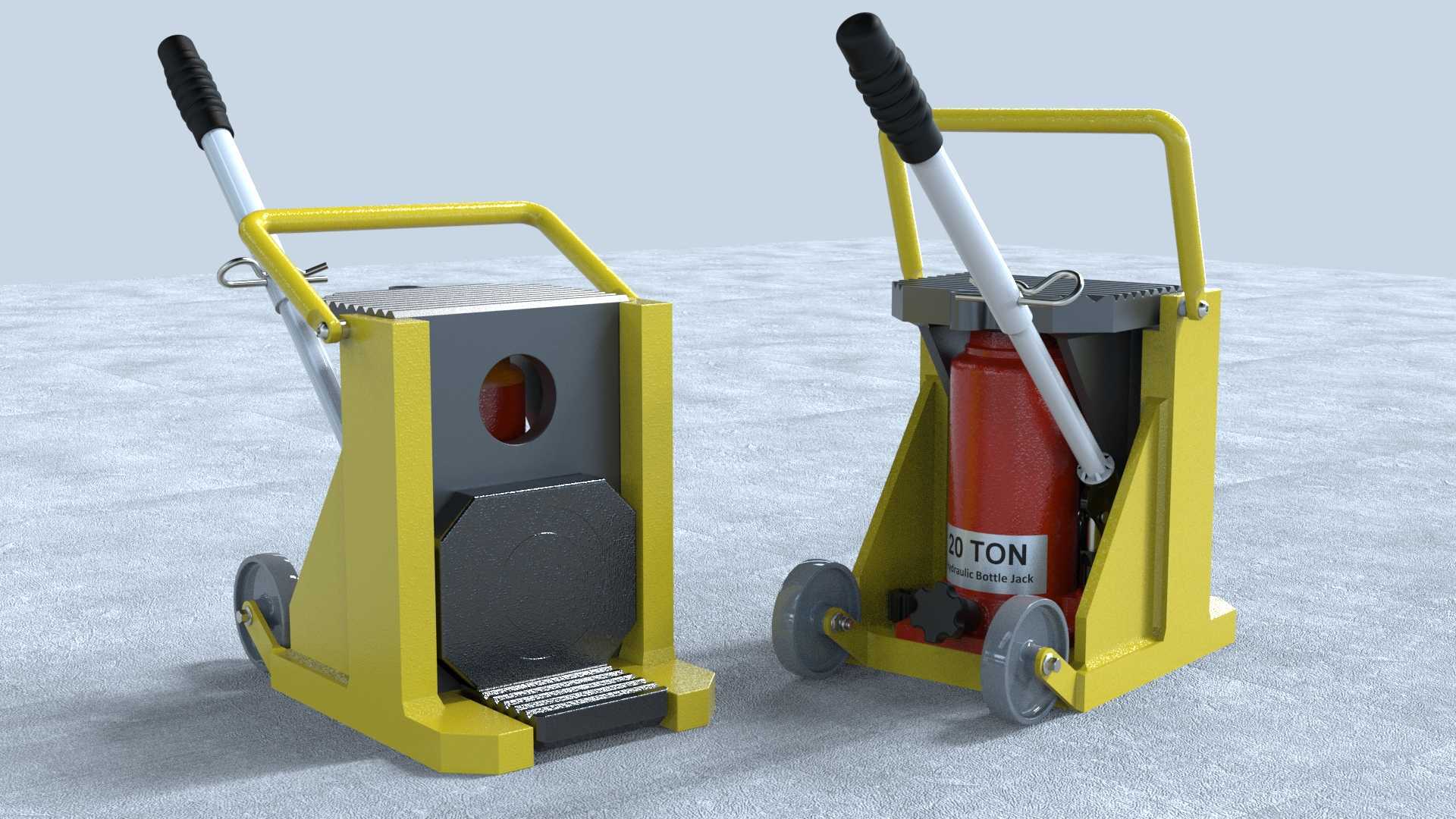

　　在重型设备维保、工业产线移位、重型构件安装这类需要小行程大吨位顶升的作业场景里，这类带移动轮组的手动液压起顶设备是一线作业人员最常选用的机具，相比固定式瓶式千斤顶，它的移动结构设计完全适配车间、工地内短距离频繁转场的作业需求，不用额外搭配搬运小车就能单人完成移位、对位、顶升的全流程操作。从结构设计逻辑来看，这款20吨级的起顶设备采用了分体式承载框架加独立液压动力单元的组合思路，外部的黄色焊接框架是主要的承力结构，采用厚钢板折弯拼焊成型，框架底部的承力趾板做了渐变厚度处理，前端插入被顶设备底部的部分做了薄化处理，能适配设备底部预留间隙较小的顶升场景，趾板往上的承力面做了防滑齿纹加工，避免顶升过程中接触面打滑出现偏移。

　　框架上部的推拉扶手做了圆弧过渡折弯，焊接位置做了加强筋补强，扶手高度刚好适配成年操作人员站立握持的发力角度，推移动作不需要过度弯腰，降低长时间转场作业的疲劳感。框架后侧安装的两个实心脚轮采用偏置安装结构，设备空载时，操作人员下压扶手就能让整个设备以脚轮为支点前倾，让底部承力趾板离开地面，此时可以轻松推动设备在平整的车间地面移动，对位时小范围调整位置也不需要多人抬搬，单人脚推、扶手微调就能精准对准顶升点。内置的液压动力单元采用成熟的手动柱塞泵结构，缸体额定承载能力匹配20吨的顶升载荷，泵芯的密封结构采用多道密封圈组合设计，能在长时间保压工况下避免油压泄漏导致的顶升沉降，操作杆采用分段式设计，长杆部分做了防滑橡胶握套，

　　下压操作时的力臂长度经过匹配计算，操作人员不需要施加过大的下压力就能达到额定顶升压力，对于没有外接动力源的野外作业、车间断电应急维保场景，这种纯手动的动力结构完全不受供电条件限制，随时可以投入作业。设备的外形尺寸设计充分考虑了狭小作业空间的适配性，整体宽度控制在常规设备底座间隙的通行范围内，长度方向不会因为带移动轮组就过度延伸，在设备密集排布的车间里，能顺利挤入设备之间的预留间隙完成顶升作业，不需要提前挪动周边其他设备。顶升行程的设计覆盖了绝大多数重型设备垫铁调整、移位时的起升高度需求，不需要额外搭配增高垫块就能完成常规的顶升作业，当需要更高顶升高度时，承力平台上预留的垫块安装孔位可以快速加装标准增高垫块，拓展作业适用范围。

　　从结构安全设计的角度，框架上的液压单元安装位做了定位卡槽设计，液压缸体嵌入卡槽后通过螺栓横向锁死，避免顶升过程中缸体受侧向力出现偏移，泄压阀的操作位置设置在框架侧面，操作人员站在设备侧方就能完成泄压下降操作，不需要将手伸到被顶设备的下方，规避了顶升作业时的操作安全风险。承力趾板和框架主体的连接位置做了三角加强筋满焊处理，焊缝位置做了应力释放处理，长期承受交变载荷也不会出现焊缝开裂的问题，框架表面的涂装采用耐磨防锈的工业漆层，在车间地面拖拽、磕碰的日常使用场景下，漆层不容易脱落，能避免框架钢板长期接触油污、水汽出现锈蚀，延长设备的整体使用寿命。在实际选型应用中，这类带移动结构的液压起顶设备常被用于机加工车间重型机床的调平维保、模具车间重型模具的开合辅助、物流仓储重型货架的安装调整、工地现场重型钢构件的对位安装等场景，相比大吨位的起重吊车、叉车，它的顶升点位控制精度更高，能在极小的空间内完成大吨位的顶升作业，作业成本更低，调度灵活性更强。建模过程中，整个承力框架的焊接结构做了焊缝细节还原，脚轮的转动结构、液压杆的伸缩结构、操作杆的铰接结构都做了可动性适配，能直接用于作业模拟、结构受力分析的前置建模环节，也能作为同类起重机具结构优化的参考原型，帮助设计人员快速验证不同承载吨位下的框架结构尺寸、轮组安装位置、操作力臂长度的匹配合理性，减少实物样机测试的迭代次数。
