400mm行程手动液压起重顶升装置

　　在车辆维保、小型设备安装移位、轻型构件临时顶升的作业场景里，这类长行程手动液压顶升装置是一线作业人员手边离不开的实用机具，区别于大吨位电动液压顶升设备，它不需要外接动力源，完全依靠手动操作即可完成顶升作业，尤其适合无供电的野外作业场景、狭小空间内的临时支撑作业，比如家用车辆换胎时的底盘支撑、小型机加工车间里设备调平的临时顶升、仓储场景里重型货架底部的垫实调整，都能看到这类设备的应用。从结构设计逻辑来看，这套装置的核心是单柱塞液压泵与立式顶升油缸的集成布局，手动操作的压杆被设计为倾斜式布局，作业人员站立操作时无需过度弯腰，压杆的握持段做了防滑纹理处理，即便手上沾有少量油污也能稳定施力，不会出现打滑脱力的问题。

　　400mm的顶升行程是经过实际作业场景反复验证的参数，常规家用乘用车的底盘离地间隙大多在120mm到200mm之间，加上轮胎拆卸后的下沉量，300mm以内的行程就能满足换胎需求，而额外预留的行程余量，可以覆盖小型农用机械、轻型工程设备的顶升需求，不用额外加装垫高垫块，减少了垫块滑脱的安全隐患。油缸部分采用单级柱塞结构，没有多级伸缩缸的密封冗余点，长期使用下的泄漏风险更低，缸体外壁做了防锈氧化处理，即便在潮湿的户外作业环境下存放，也不容易出现锈蚀卡滞的问题。底座部分采用了加宽的一体式冲压支撑脚，接触地面的面积比同吨位小行程千斤顶更大，在不平整的碎石地面、松软的泥土地面作业时，能有效降低单位面积的压强，

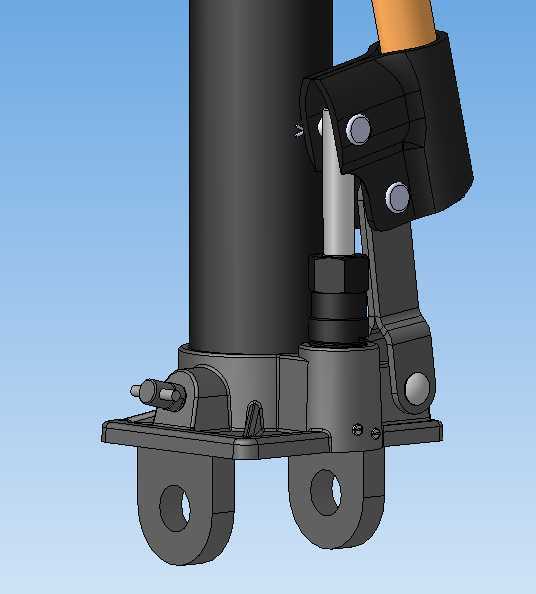

　　避免顶升过程中底座下陷导致的倾斜风险，底座与缸筒的连接位置做了加强筋过渡，承受偏载时的结构强度更高，即便顶升点没有完全对准油缸中心，也不会出现焊缝开裂的问题。从安装边界和尺寸适配的角度来说，这套装置的收拢状态总高度控制在合理范围，日常可以放置在车辆后备箱的工具槽内，不会占用过多储物空间，压杆在非使用状态下可以贴合缸筒侧壁收纳，没有突出的尖锐结构，搬运过程中不会剐蹭周边物件。液压系统的溢流阀被内置在泵体内部，当顶升载荷超过额定值时会自动泄压，避免超载荷使用导致的结构损坏，也能防止作业人员过度施压导致的爆缸风险。在建模过程中，结构设计人员重点还原了液压泵的配油通道、柱塞与缸筒的密封配合间隙、压杆与泵体的铰接销轴结构，

　　每一处铰接位置的配合公差都参考了实际量产产品的装配要求，不会出现运动干涉的问题，比如压杆下压过程中不会和缸筒外壁发生摩擦，柱塞升到最大行程时会被内置的限位结构卡住，不会出现柱塞脱出缸筒的问题。很多新手设计这类手动液压机具时，容易忽略压杆的力臂配比，要么力臂过短导致操作时需要施加很大的下压力，作业人员很快就会疲劳，要么力臂过长导致整体结构收纳尺寸过大，不便携带，这套装置的压杆力臂经过优化，在额定载荷下，普通人单手施加20公斤左右的下压力就能完成顶升作业，既不会过于费力，也不会让压杆长度超出便携使用的合理范围。储油腔被集成在缸筒的外层结构里，不需要额外配置独立的油箱，既减少了整体的结构重量，也降低了外接管路的泄漏风险，回油阀被设置在泵体侧面的醒目位置，作业完成后只需要用手柄端部的开口轻轻拧动回油阀，就能控制柱塞平稳下降，下降速度可以通过回油阀的开度灵活控制，不会出现载荷快速下坠的问题。在实际作业中，这类手动液压装置的可靠性远高于机械式的螺旋千斤顶，不会因为螺纹锈蚀出现卡滞无法回落的问题，液压传动的平稳性也更好，顶升过程中没有明显的顿挫感，支撑状态下的自锁性能可靠，只要回油阀处于关闭状态，即便长时间承受载荷也不会出现缓慢回落的问题，能够给作业人员提供足够的安全支撑。
