锥齿轮传动立式起重千斤顶结构设计

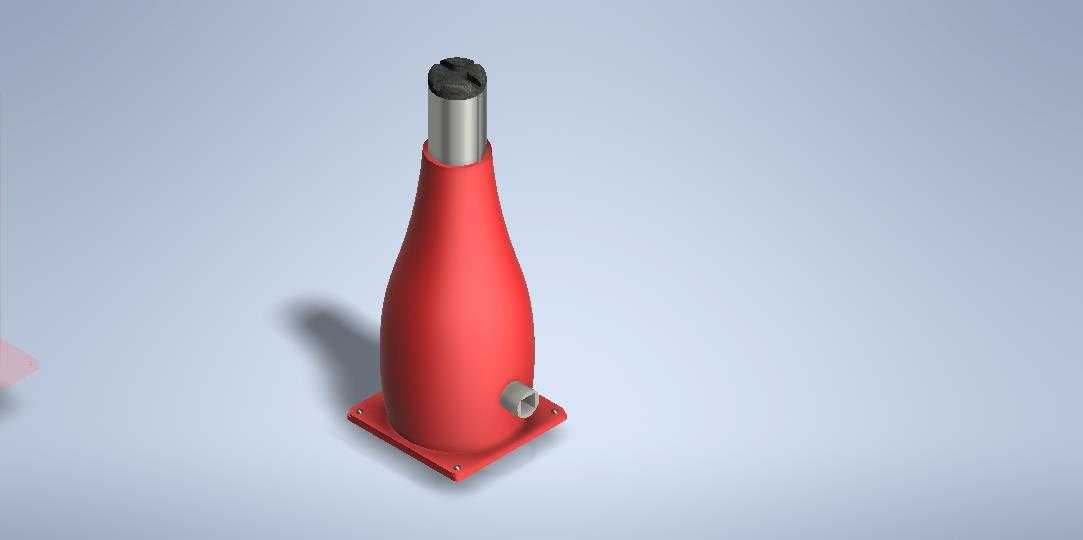

　　在设备检修、重型构件安装、工装调平这类需要小行程精准顶升的作业场景里，锥齿轮结构的千斤顶相比传统螺旋或者液压类产品，有着传动效率稳定、无液压泄漏风险、顶升位置锁止可靠的独特优势，尤其适合对作业洁净度有要求的车间内部设备装配、机床水平校准、模具拆装对位这类工况，不会因为液压油渗漏污染加工面或者装配基准。这款锥齿轮千斤顶的整体结构采用立式布局，底部是带安装固定孔的方形法兰底座，作业时可以通过螺栓将底座固定在工装平台或者地面预埋板上，避免顶升过程中设备侧滑偏移，底座的安装孔位按照通用起重附件的孔距设计，能适配多数现有工位的固定接口，不需要额外加工转接板。主体外壳采用渐缩的流线型锥柱结构，从底座位置向上逐步收窄，

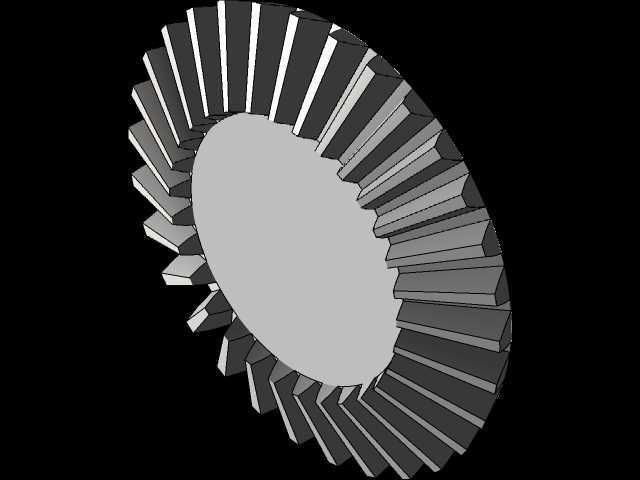

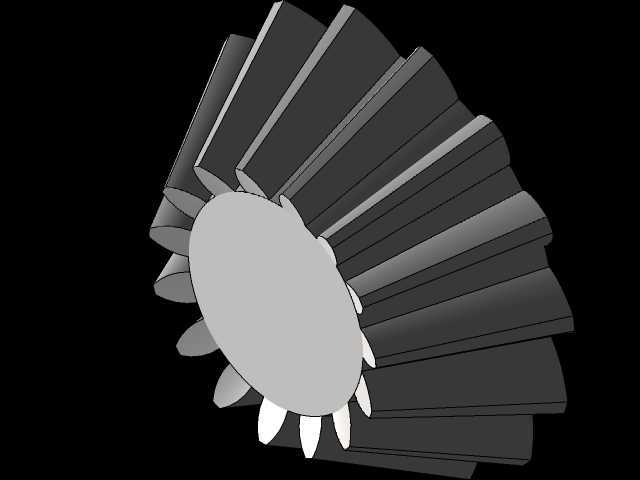

　　既能够在保证内部传动部件安装空间的前提下减少整体材料用量，也能降低顶升作业时外壳与周边设备构件的干涉概率，外壳的壁厚按照额定顶升载荷的1.5倍安全系数做校核，承受偏载时不会出现局部形变。顶部的顶升柱塞采用硬质合金钢材加工，表面做淬火处理提升耐磨性能，柱塞顶端做内凹的防滑定位槽，和被顶升构件的底部支撑点接触时能卡入定位，防止顶升过程中接触面滑移。传动部分采用锥齿轮副换向结构，侧面的输入轴可以连接棘轮扳手或者套筒工具，转动输入轴时通过一对啮合的锥齿轮将水平方向的旋转运动转换为垂直方向的螺旋顶升运动，相比传统顶部输入的螺旋千斤顶，操作人员可以在设备侧面完成顶升操作，不需要在被顶升构件的正下方预留操作空间，大幅降低作业时的安全风险，

　　尤其是在设备底部空间狭窄的场景下，侧面输入的结构能适配更多受限空间的作业需求。设计过程中最初的方案参考了蜗轮蜗杆传动的顶升结构，在建模阶段做传动效率校核时发现蜗轮副的传动比虽然更大，但反向自锁的阻力会导致顶升回程时操作费力，而且蜗轮部件的耐磨寿命相比钢质锥齿轮更短，长期频繁使用容易出现齿面磨损导致顶升间隙过大，因此调整传动方案改用锥齿轮配合梯形丝杠的结构，梯形丝杠的自锁特性可以保证顶升到位后不会因为载荷作用自动回落，锥齿轮的传动效率能达到90%以上，操作人员施加较小的力矩就能获得足够的顶升力，同时锥齿轮副的齿面采用渗碳淬火处理，长期使用的磨损量更小，维护周期更长。在安装边界的尺寸设计上，

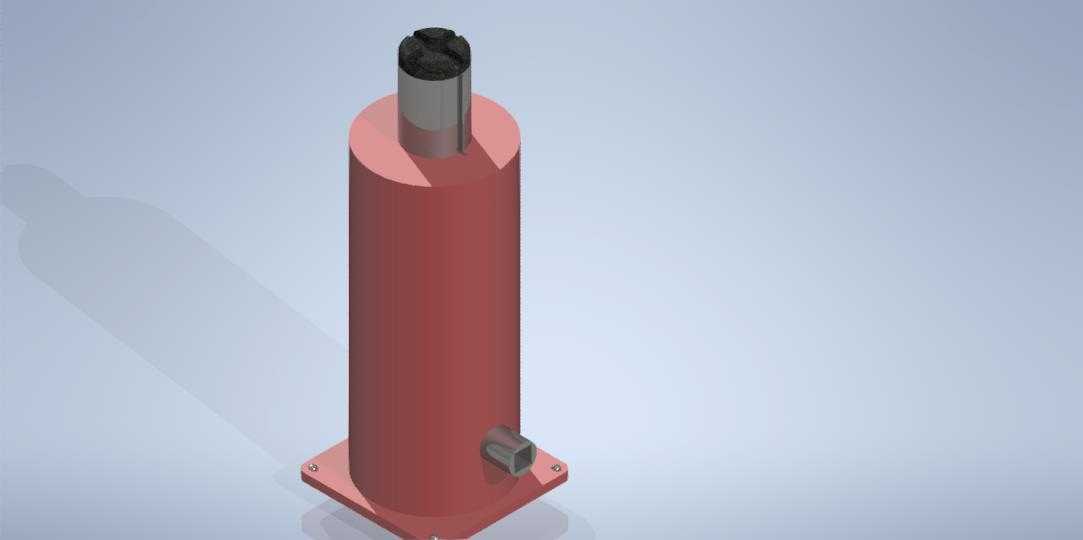

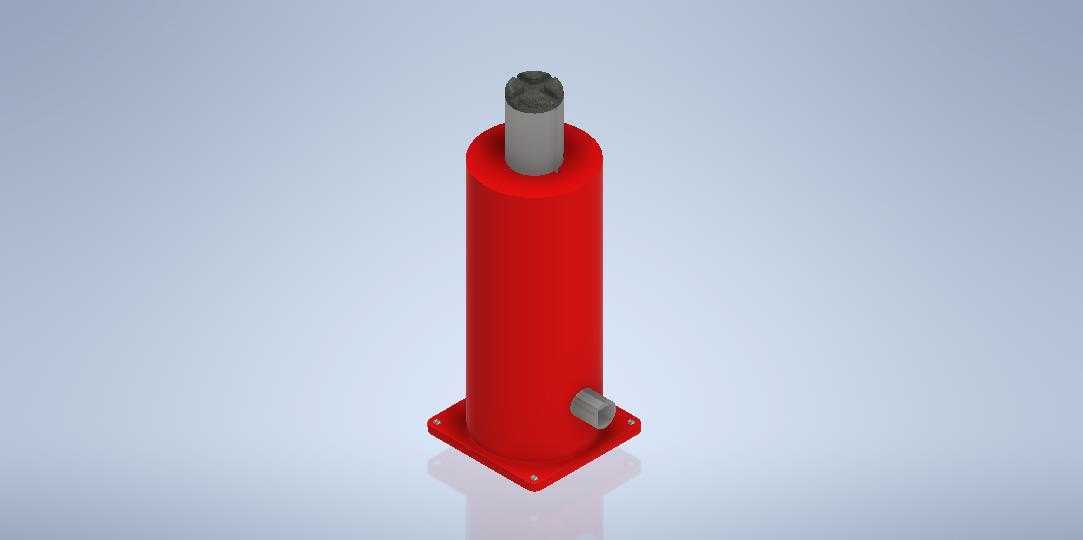

　　底座的方形轮廓尺寸控制在常规工位操作的允许范围内，整体顶升高度覆盖日常设备检修和装配的常用行程，最大顶升高度下的整体重心依然落在底座支撑面范围内，即使承受一定的侧向偏载也不会出现失稳倾覆的情况。输入轴的伸出长度做了优化，既保证足够的连接长度适配标准套筒工具，也不会因为伸出过长导致作业时被周边构件磕碰。外壳的表面做喷塑处理，提升车间环境下的防锈耐腐蚀能力，适合在多油污、多粉尘的加工车间环境中长期使用。内部的丝杠和锥齿轮装配位置预留了润滑脂注油通道，定期补充润滑脂就能保证传动部件的顺畅运行，不需要复杂的拆解维护。在做三维建模的过程中，对所有运动部件做了干涉检查，确认锥齿轮啮合间隙、丝杠升降行程、外壳内部避让空间都符合设计要求，柱塞升降全程不会和外壳内壁出现剐蹭，锥齿轮的啮合接触面积达到齿面的70%以上，保证传动过程中载荷均匀分布在齿面上，不会出现局部应力集中导致断齿的问题。底座的固定孔做了沉台设计，固定螺栓安装后螺栓头不会突出底座底面，保证底座和安装面完全贴合，避免安装后出现底座倾斜导致顶升方向偏移的问题。顶部柱塞的导向段长度按照行程的三分之一设计，保证顶升过程中柱塞始终有足够的导向长度，不会出现柱塞卡顿或者偏磨的情况。
