立式单缸蒸汽引擎三维结构模型

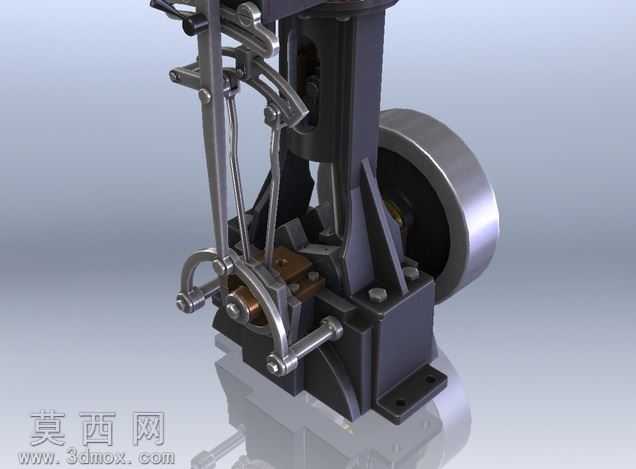

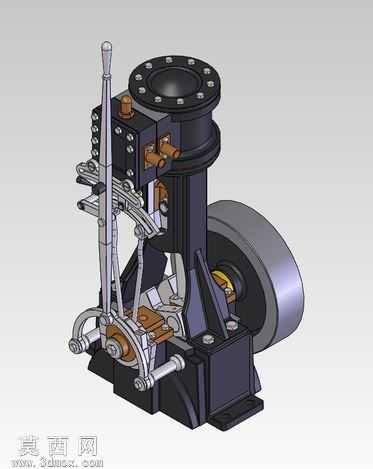

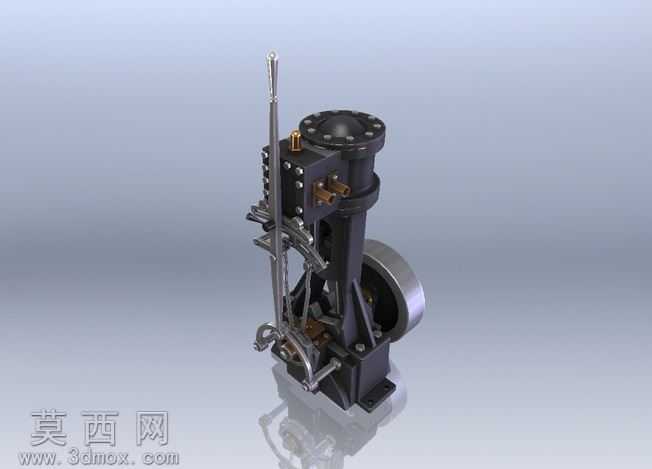

本模型为立式单缸结构的蒸汽引擎三维设计成果，建模过程严格遵循老式往复式蒸汽机的机械原理，完整还原了垂直布局蒸汽引擎的全部核心构件。建模阶段从缸体基座开始搭建基准，首先完成立式气缸主体的结构绘制，精准还原气缸顶部的端盖密封结构、紧固螺栓排布以及蒸汽进排气接口的位置尺寸，保证气缸腔体的同轴度与密封结构的合理性。随后依次完成活塞组件、连杆传动结构、曲柄飞轮模块的建模，其中活塞与气缸内壁的配合间隙、连杆与活塞销及曲柄销的铰接结构都做了精细化处理，完全符合机械传动的运动逻辑，可直观演示蒸汽推动活塞往复运动、通过连杆转化为飞轮旋转运动的完整动力传递过程。模型还完整还原了侧置的气门控制机构、操纵杆组件以及外部管路的排布，所有金属构件均做了符合工业机械质感的材质处理：缸体与基座采用铸铁哑光材质，飞轮、连杆等传动件做了金属切削加工的亮面质感，管路接头、操纵手柄等细节件分别对应黄铜、抛光钢材的材质表现，渲染阶段采用柔和的影棚光源，通过地面反射效果突出机械结构的立体感与装配精度。设计过程中充分考虑了老式蒸汽引擎的结构特征，垂直布局的设计能够有效缩小动力单元的占地面积，同时保证传动路径的短捷高效，所有零部件的装配关系都经过干涉检查，不存在结构冲突问题，既可以作为动力机械发展历程的教学演示模型，也能够为小型复古动力装置的设计提供结构参考，完整展现了往复式蒸汽机的经典机械美学与工程设计逻辑。
