微型斯特林发动机结构设计

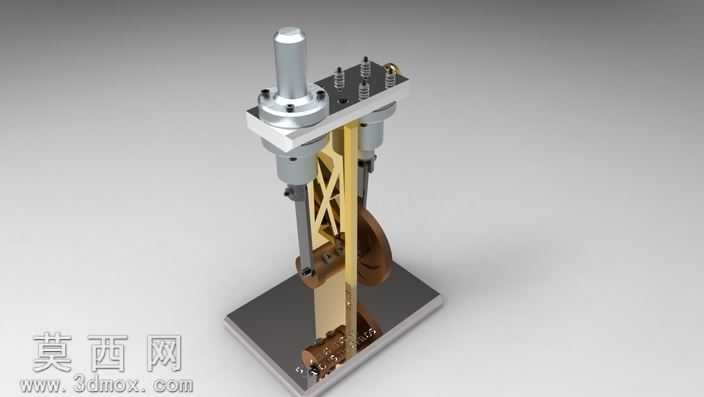

本作品为微型斯特林发动机的三维结构设计，建模过程基于公开的二维工程图纸完成三维重构，完整还原了这类外燃式微型动力装置的核心传动与做功结构。建模阶段首先完成底座支撑结构的搭建，采用厚重的方形金属底座保障整机运行的稳定性，底座上方设置立式支撑框架，框架采用镂空桁架式结构设计，在保障结构刚性的同时有效降低整机自重，避免运行过程中出现不必要的结构振动。核心做功单元采用双缸立式布局，顶部设置动力气缸与置换气缸的端盖组件，端盖上集成了密封紧固结构、火花塞式的点火模拟结构以及管路接口，气缸外壁采用金属质感材质渲染，还原真实金属机加工零件的哑光金属质感，气缸与支撑框架之间采用紧固螺栓连接，所有连接位置的螺栓、垫片等标准件均按照真实机械设计规范完成建模，未省略细节结构。传动系统部分完整还原了曲柄连杆机构，连接气缸活塞与底部的飞轮组件，连杆与曲柄的连接位置设置铰接结构，可模拟真实发动机运行过程中的活塞往复运动与飞轮旋转运动的动力传递过程，飞轮采用铜质金属材质渲染，与银色的气缸、浅黄色的支撑框架形成鲜明的材质区分，提升整体渲染效果的层次感。设计过程中严格遵循斯特林发动机的工作原理，对气缸的行程、曲柄的偏心距、连杆的长度等参数进行了匹配设计，保障各运动部件在模拟运行过程中不会出现干涉问题，所有零件的装配关系均符合真实机械装配逻辑，可直接用于运动仿真演示、3D打印制作实物或者相关原理教学使用。渲染阶段采用工作室级别的光照设置，突出金属零件的反光特性与不同材质的质感差异，背景采用简洁的浅灰色渐变，让整机结构成为视觉焦点，多角度展示了发动机的正面结构、侧面传动细节与底部飞轮布局，清晰呈现各部件的位置关系与连接方式。
