硅橡胶密封膜结构三维设计

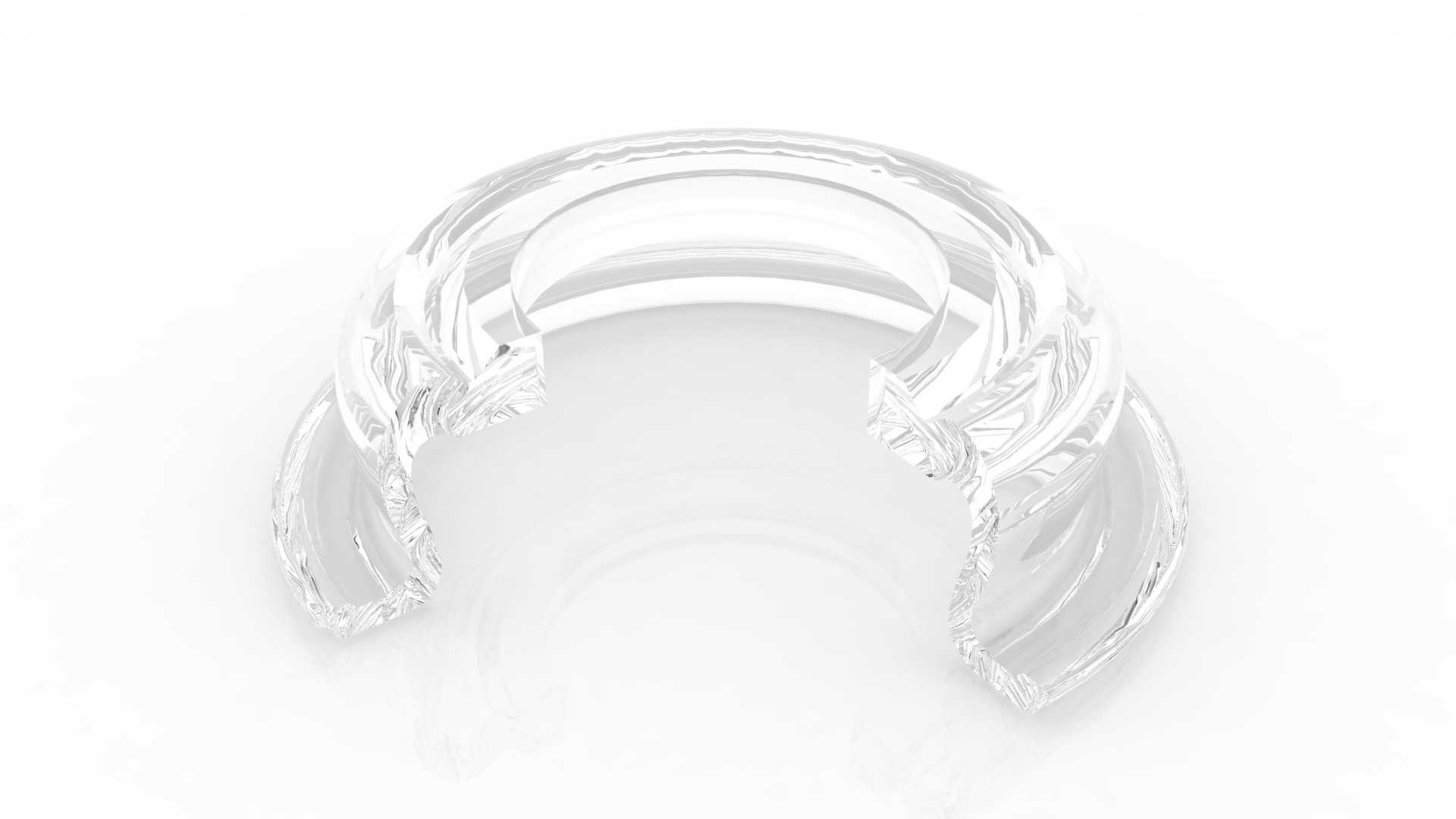

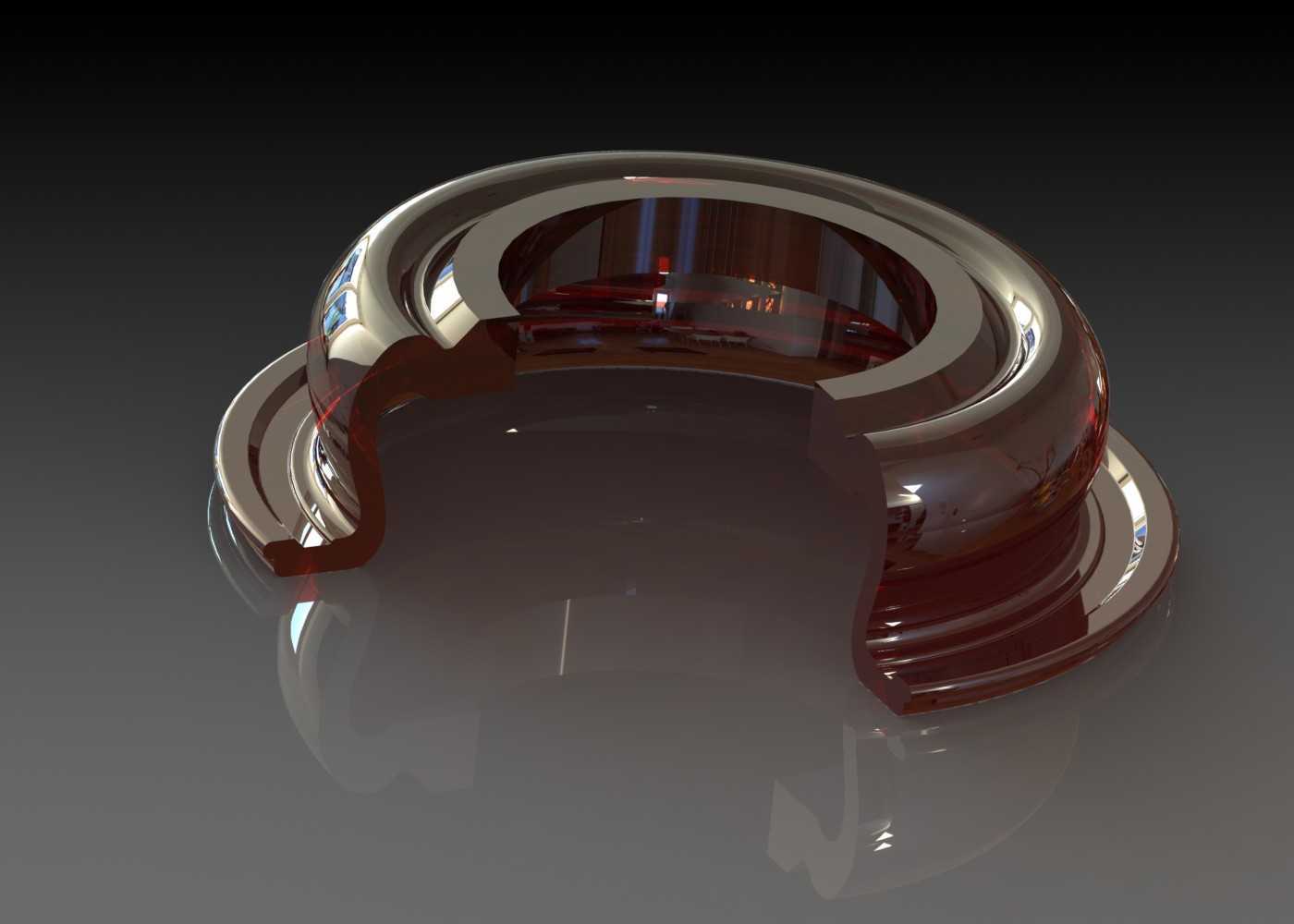

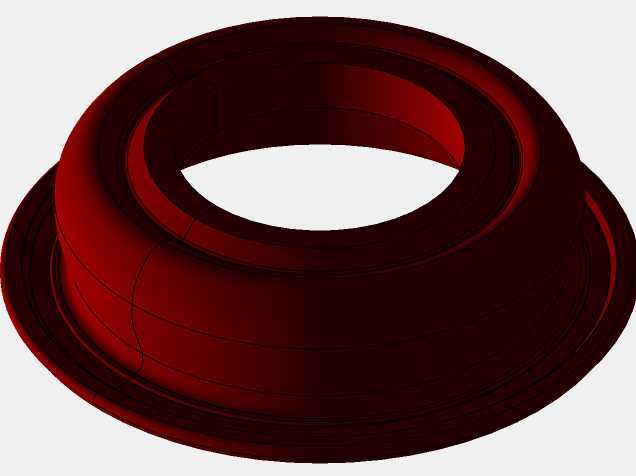

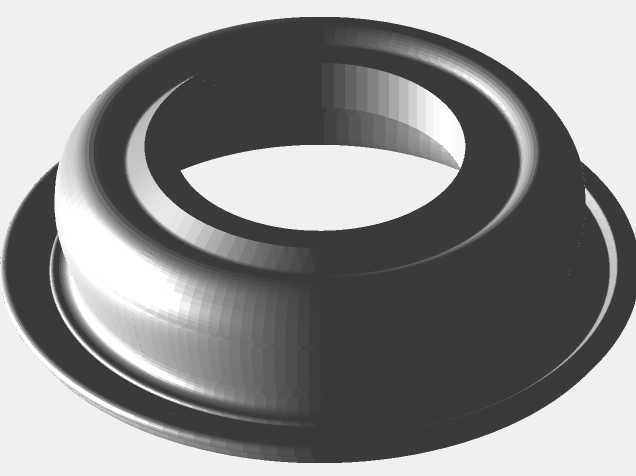

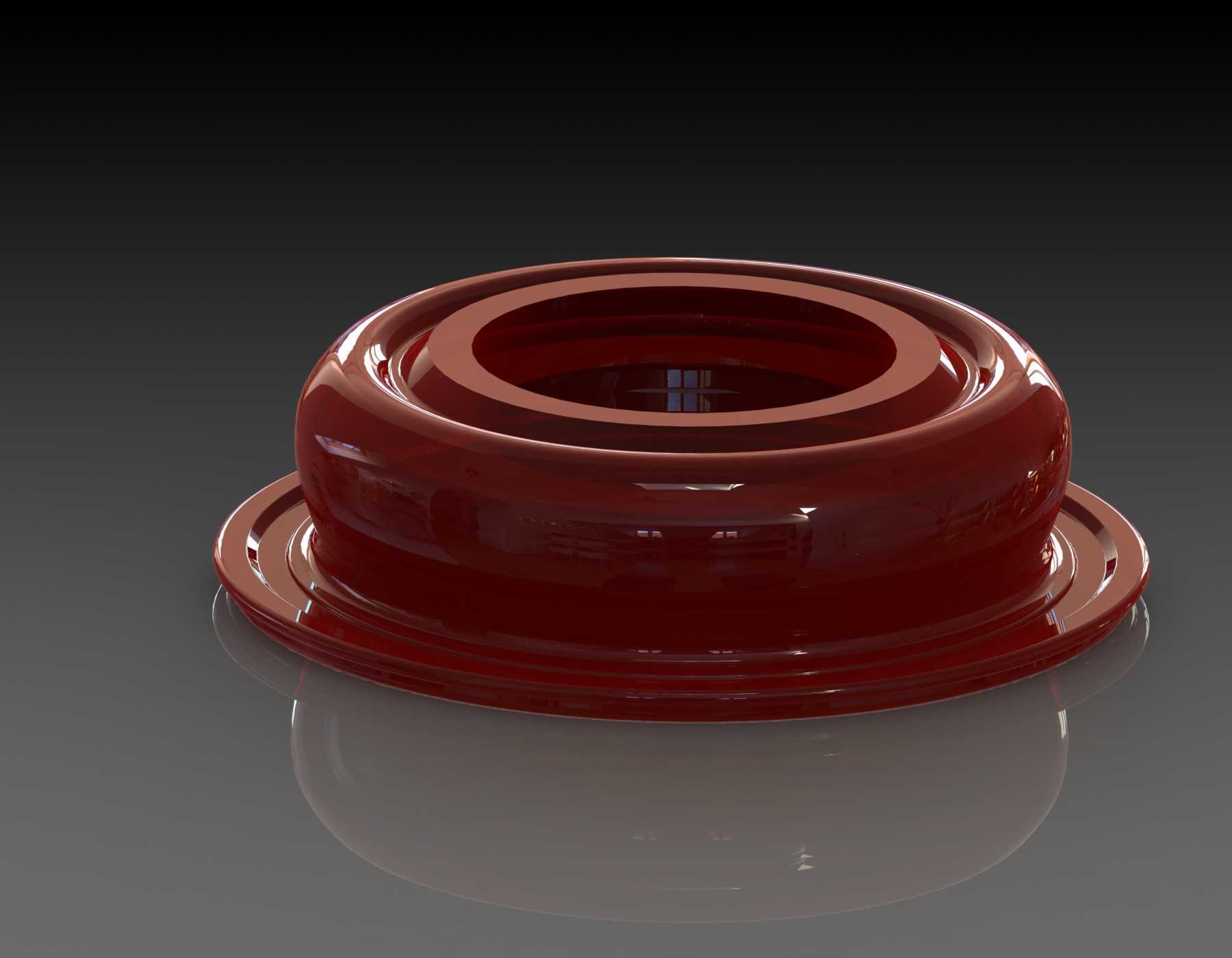

　　在流体管路、压力腔体的动静态密封场景中，这类带法兰安装边的硅橡胶密封膜是极为常见的核心密封元件，日常选型和结构设计时，首先要匹配安装腔体的配合边界，其外圈的双层法兰凸边是定位核心，安装时嵌入对应腔体的环形卡槽内，不需要额外涂覆密封胶就能依靠橡胶自身的压缩形变填充配合面的微观间隙，避免压力介质从安装结合面泄漏。不同于平垫片类的静态密封件，这类膜件中部的环形拱起结构是功能核心，设计时特意预留了足够的形变余量，当腔体两侧存在压力波动、或者连接部件存在小幅轴向窜动时，拱起的膜体可以跟随压差产生往复形变，既不会因为拉扯出现应力撕裂，也能始终保持密封面的贴合压力，不会因为部件位移出现密封失效。

　　从结构细节来看，膜体内圈的阶梯凸台是和对接芯轴配合的部位，设计时凸台的外径尺寸比芯轴配合段大0.3-0.5mm，依靠硅橡胶的弹性抱紧芯轴表面，阻断介质从芯轴配合间隙的渗漏路径；外圈法兰的厚度控制在2.5mm左右，卡槽的深度比法兰厚度小0.4mm，安装后法兰被卡槽上下端面压紧，压缩率控制在15%-20%区间，这个压缩率区间既可以保证足够的密封比压，又不会因为长期压缩出现永久形变导致密封失效。材质选用硅橡胶的核心原因，是其在-40℃到180℃的温度区间内都能保持稳定的弹性，不会像普通丁腈橡胶在低温环境下脆化、高温环境下变软粘连，适配多数工业流体、气动腔体的工作温度范围，同时硅橡胶的耐老化性能优异，长期在空气、水基介质环境下工作不会出现开裂、粉化的问题，使用寿命远高于普通橡胶密封件。

　　建模过程中需要重点关注几个结构过渡区域的处理，法兰和中部拱起膜体的连接位置采用了R1.2的圆角过渡，避免直角位置出现应力集中，在膜体反复形变时不会从转角位置撕裂；膜体的壁厚从拱顶到法兰位置均匀过渡，拱顶位置壁厚1.8mm，靠近法兰位置逐渐加厚到2.2mm，这个壁厚梯度既保证了膜体中部的形变灵活性，又保证了和法兰连接位置的结构强度，不会在频繁形变过程中出现连接位置断裂。实际安装时不需要额外的紧固件，只需要将膜件的法兰边对准腔体的环形卡槽平稳推入，再将对接芯轴插入内圈的阶梯孔内，依靠腔体端盖的压紧力就能完成固定，拆装维护十分便捷，不需要专用工具就能快速更换，在气动控制阀、小型水泵腔体、医疗流体设备的密封结构中应用十分广泛。

　　设计这类密封膜时还要注意工作压力的匹配，常规壁厚的结构可以承受0.8MPa以内的持续工作压力，瞬时压力峰值不超过1.2MPa时不会出现鼓包破裂的问题，如果应用在更高压力的场景，只需要同比例调整膜体壁厚和拱起高度，就能适配不同压力等级的密封需求，不需要整体更改安装配合尺寸，能和原有腔体结构直接互换，降低设备改造成本。不同于硬质密封件需要极高的配合面加工精度，这类硅橡胶密封膜对安装面的加工精度要求更低，配合面粗糙度达到Ra3.2就能满足密封要求，能有效降低腔体零件的加工成本，同时橡胶材质本身具备一定的阻尼特性，还能吸收腔体内部的压力脉动，降低管路系统的振动和噪音，这也是很多低压流体系统优先选用这类密封结构的重要原因。
