多腔式橡胶注射成型模具结构设计

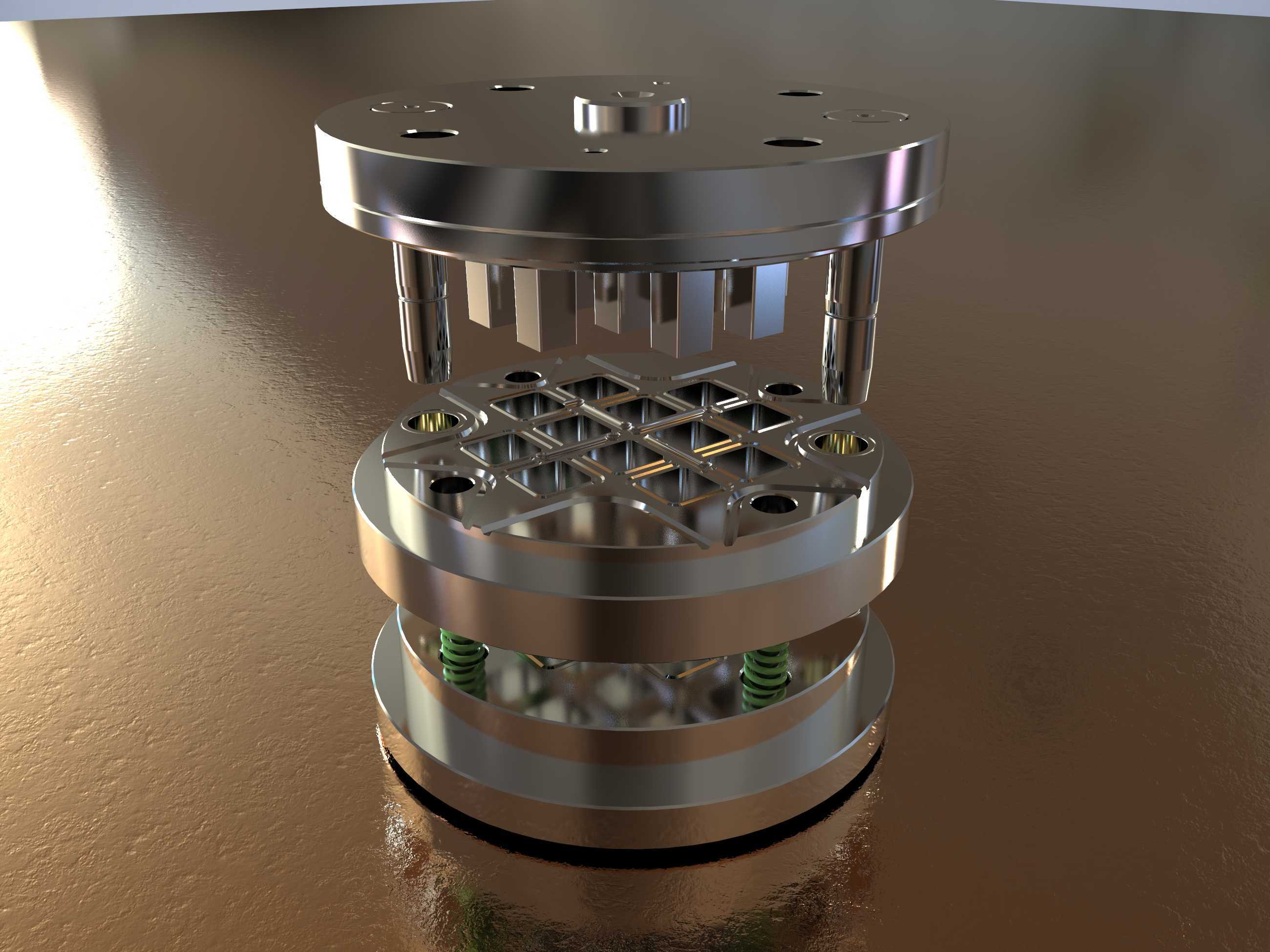

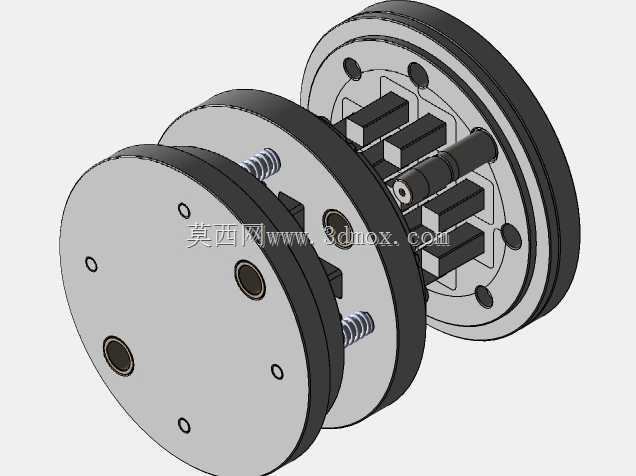

　　这套模具针对橡胶类弹性零件的批量注射成型开发，适配立式橡胶注射机的安装接口，整体采用多层板叠合的模架结构，从上端进料口到下端脱模机构形成完整的成型作业链路。日常生产场景中，这类模具多用于批量生产带网格构型的橡胶密封垫、缓冲垫类零件，常见于汽车密封系统、工业设备减震组件、家电防水配件的生产环节，相比传统压制成型的橡胶模具，注射结构能大幅缩短胶料充模时间，减少胶料提前硫化导致的缺料、焦烧缺陷。

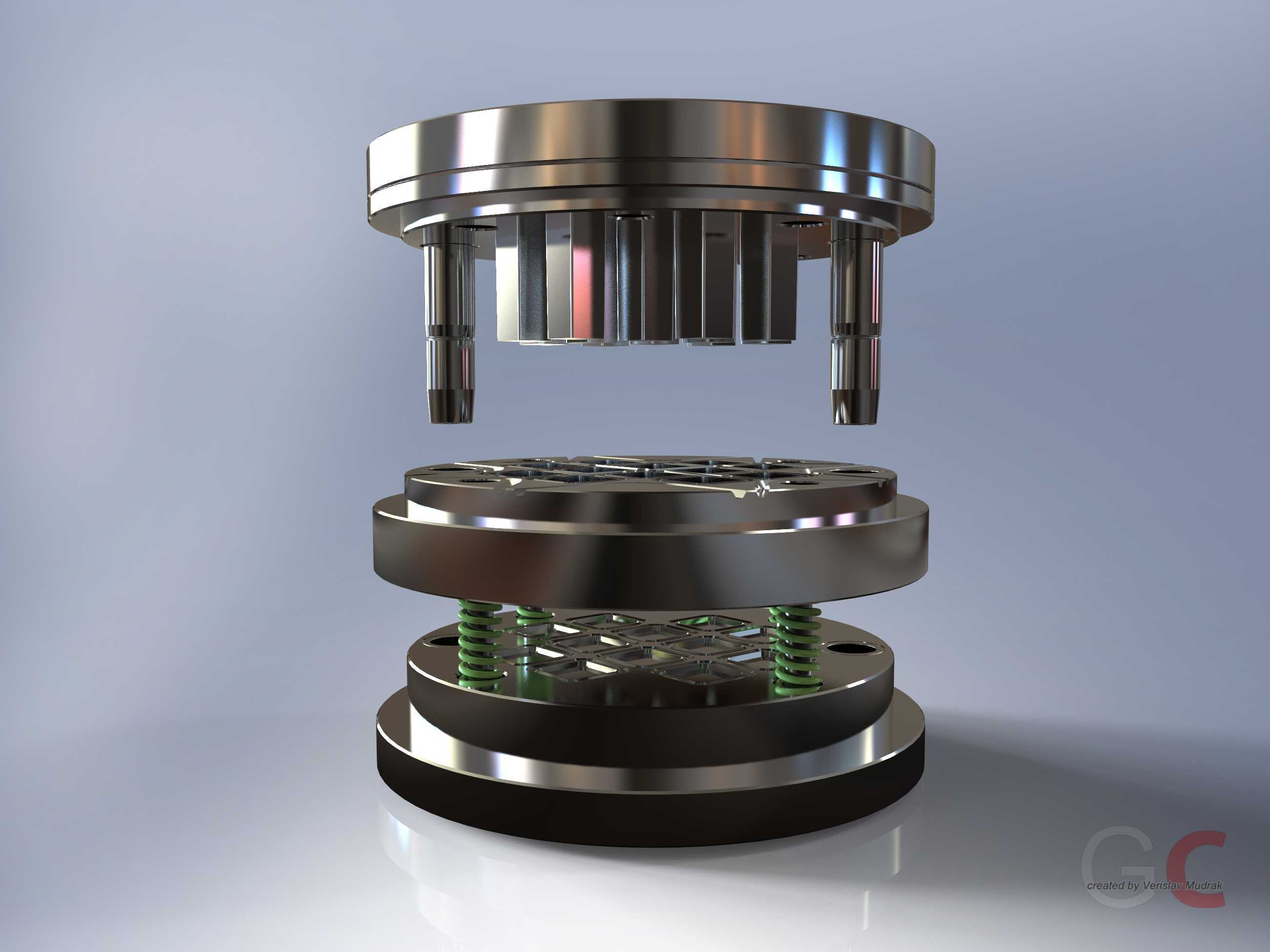

　　从结构设计逻辑来看，模具上端的定模部分设置了主流道与分流道锥面，进料口正对多腔排布的型腔中心，保证熔融胶料在高温模腔中能均匀填充到每一个网格型腔的边角位置，避免薄壁网格区域出现充模不足的问题。定模与动模之间设置了四根对称布置的导柱导套，合模时能精准对中，避免错模导致的橡胶零件飞边过厚、尺寸超差问题，导柱表面做了硬化处理，长期反复合模也不会出现拉毛、咬合的情况。

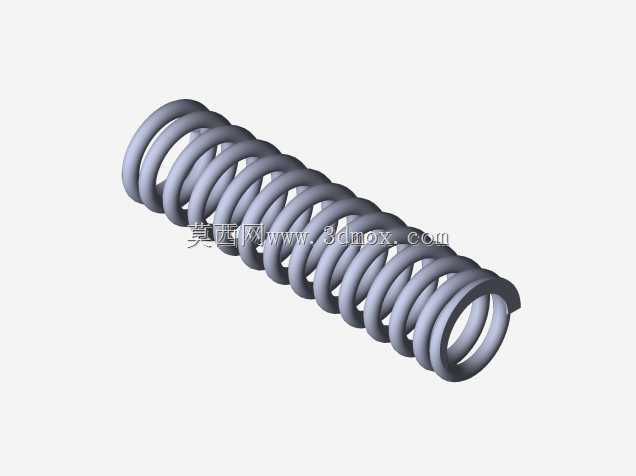

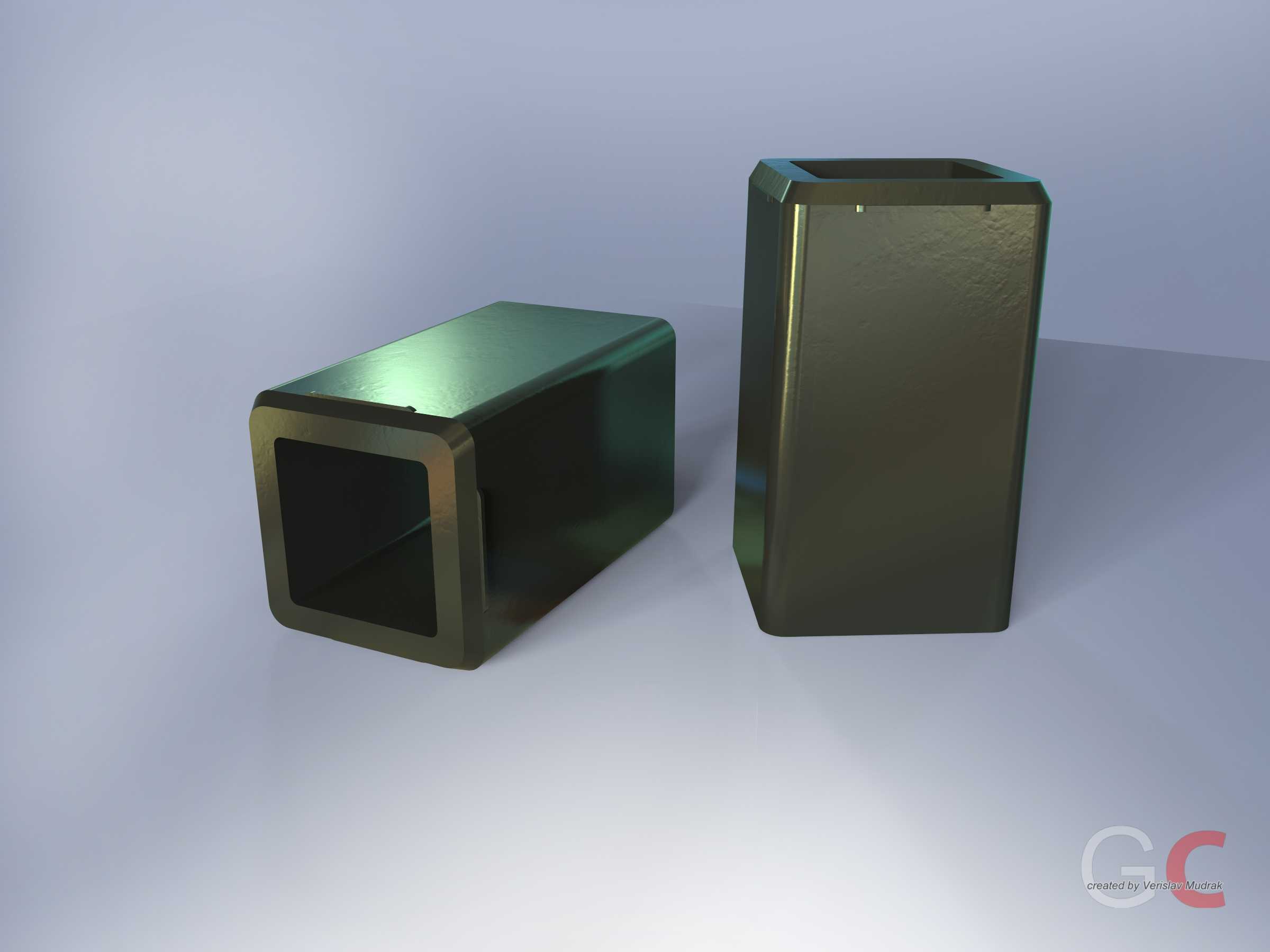

　　动模部分设置了独立的卸料板结构，板件与下方的模脚之间安装了等距排布的复位弹簧，开模时弹簧能提供稳定的顶出动力，带动卸料板将成型完成的橡胶零件从型芯上平稳推出，避免人工取件导致的零件变形、网格结构断裂问题。型腔部分采用整体镶拼结构，网格成型的型芯块单独加工后嵌入动模板，一方面方便后续磨损后单独更换镶件，降低模具维护成本，另一方面镶拼结构的排气间隙能辅助胶料充模时排出型腔内的空气，减少橡胶零件内部的气泡、缺胶缺陷。

　　安装边界方面，模具上端的定位环尺寸匹配常用立式橡胶注射机的定模板定位孔，安装时能快速完成模具与注射机料筒的对中，四周的安装压板槽做了通槽设计，适配不同规格的压板固定，不需要额外加工安装孔。模具合模后的总厚度符合对应吨位注射机的最小模厚要求，开模行程预留了足够的取件空间，操作人员可以在开模后快速取出成型零件，放置骨架件（若有嵌件需求）后直接进入下一个成型循环。

　　冷却（加热）管路采用环形排布的孔道设计，因为橡胶注射成型需要模温维持在胶料硫化对应的温度区间，均匀的管路布置能保证整个模面的温度差控制在±5℃以内，避免不同型腔的胶料硫化速度不一致，导致同批次零件的硬度、弹性出现明显差异。分型面位置设置在胶件的最大轮廓处，飞边产生的位置刚好在零件的边缘，后续去飞边工序可以快速处理，不需要额外打磨网格内部的飞边，能大幅降低后处理的人工成本。

　　日常使用中，这类模具需要定期检查导柱的润滑情况、弹簧的预紧力是否均匀，避免长期生产后弹簧疲劳导致顶出不平衡，拉伤型腔表面。型腔表面做了硬铬镀层处理，既能防止橡胶中的添加剂腐蚀模面，也能降低胶件脱模时的粘附力，减少脱模时的零件拉扯变形。多腔的排布方式经过流道平衡计算，每个型腔的进料距离一致，胶料到达每个型腔的时间差控制在0.2秒以内，保证所有型腔同时充满，不会出现个别型腔过保压、个别型腔缺料的情况，能稳定维持批量生产的零件合格率。
