波纹管类零件压缩成型工装结构设计

这套压缩成型工装主要面向带连续环形波纹结构的薄壁金属类零件压制成型工序，在换热元件、弹性密封组件、波纹管类通用零部件的批量生产场景中应用广泛，这类带连续波纹的薄壁零件常见于换热设备的换热芯体、管路系统的柔性补偿段、密封结构的弹性抵紧部件，成型过程中对波纹的节距一致性、轮廓度、壁厚均匀性都有较高要求，传统的切削加工方式不仅材料利用率低，还会破坏金属纤维连续性导致零件疲劳强度下降，采用模压成型的方式能在保证成型精度的同时最大化保留原材料的力学性能。

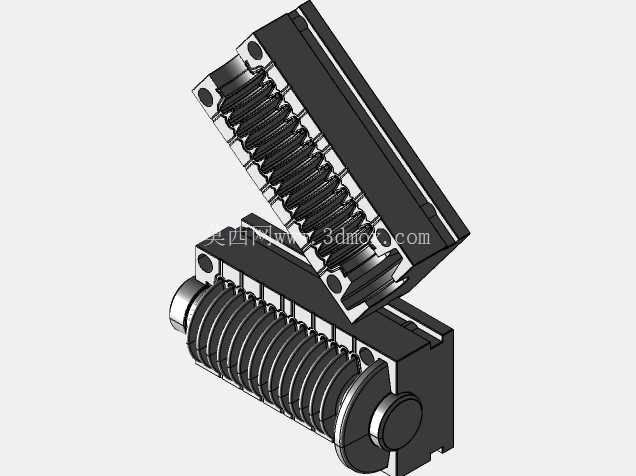

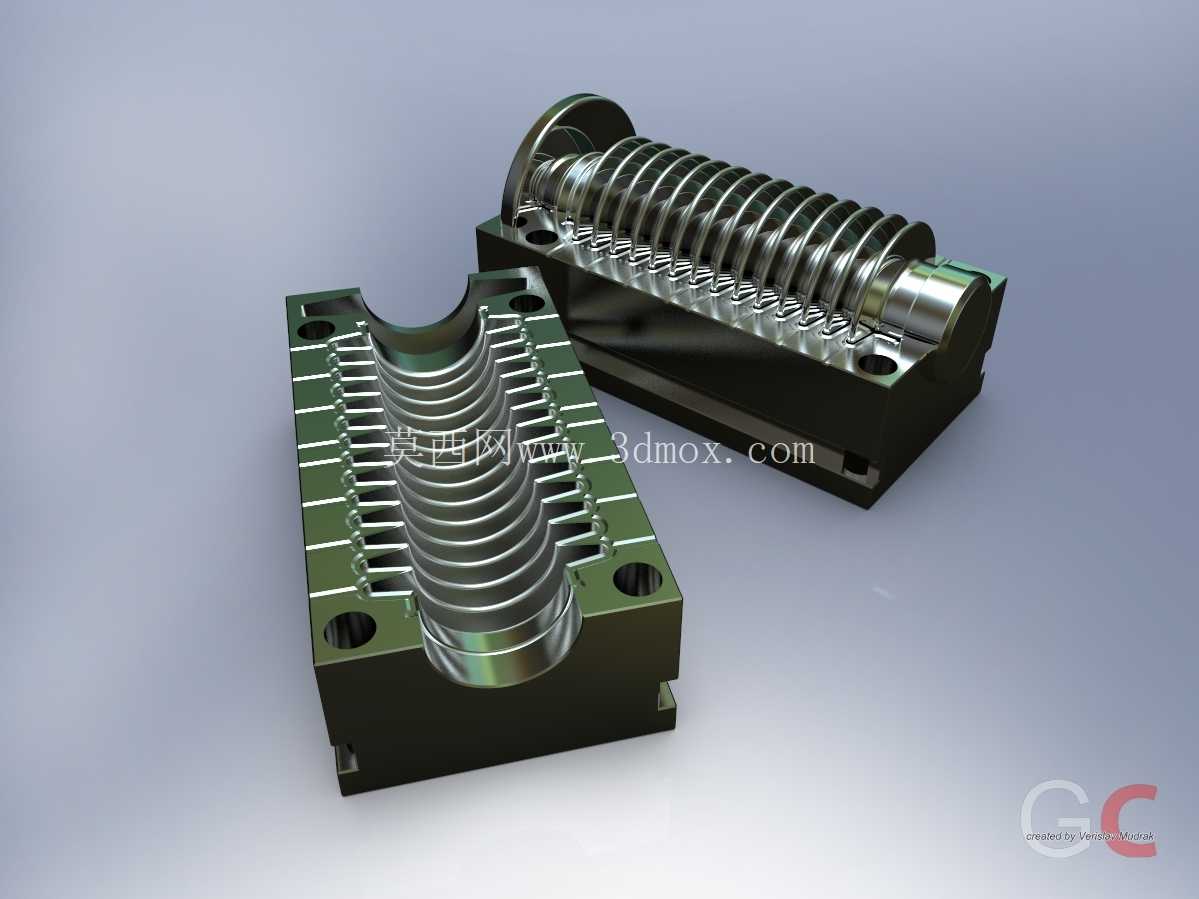

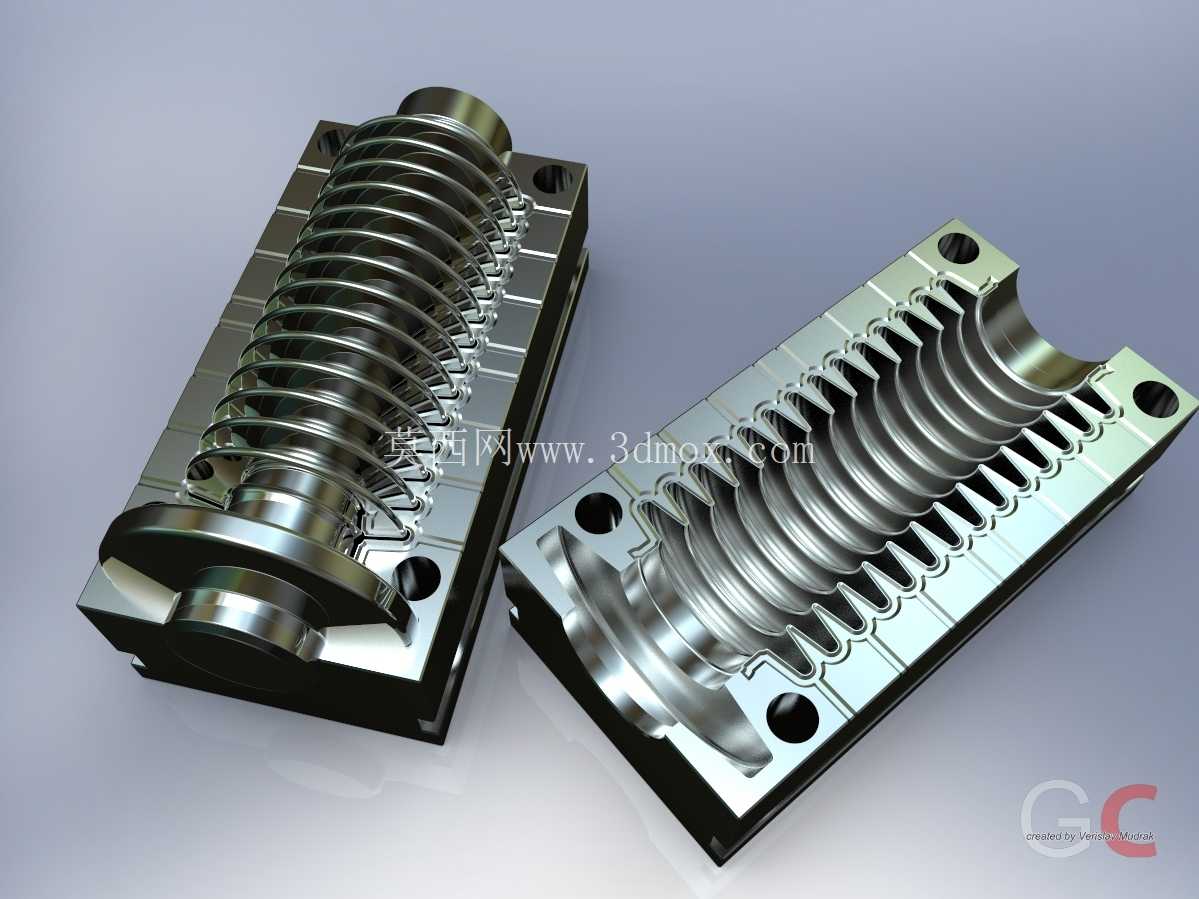

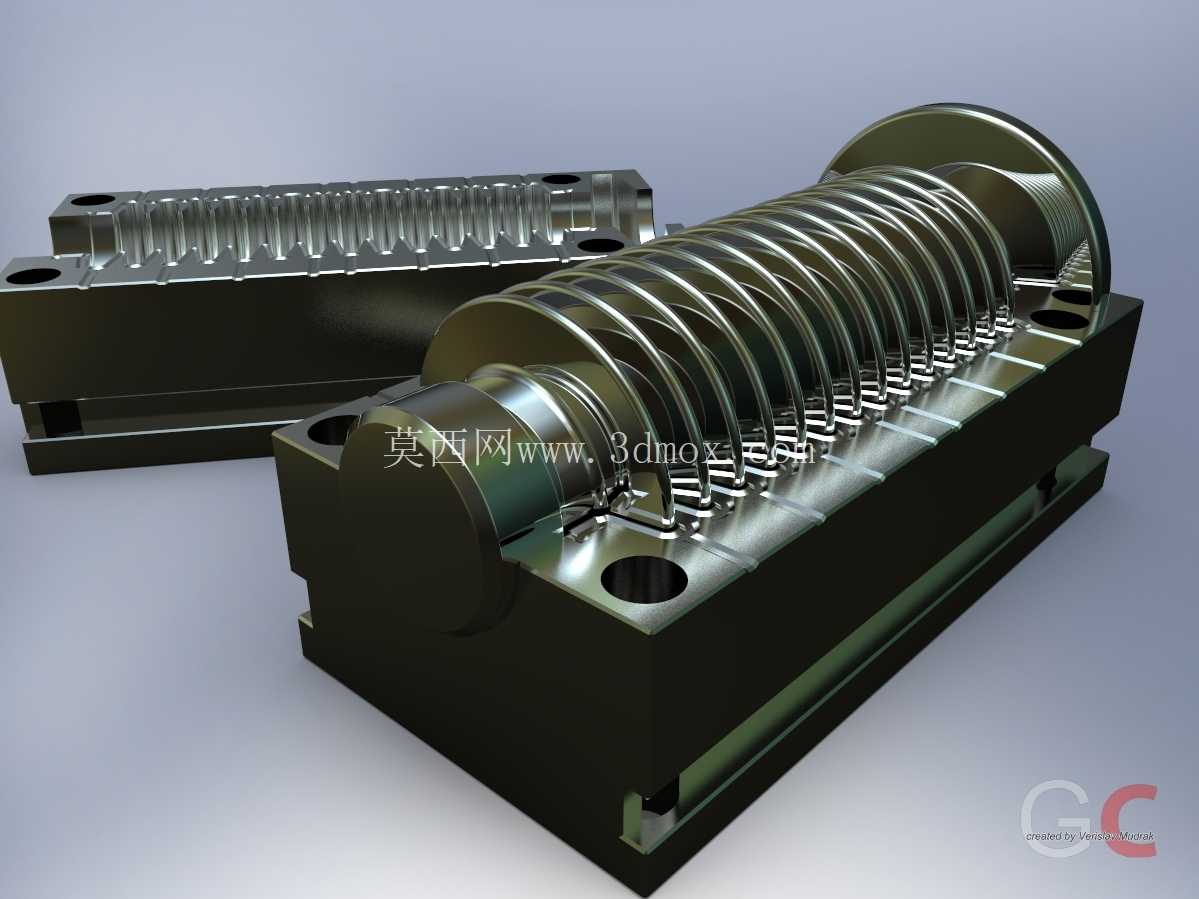

从结构布局来看，整套工装采用上下对开式模架结构，下模部分设置连续排布的成型型腔，每个型腔的轮廓与零件单段波纹的外轮廓完全贴合，相邻型腔之间的间距严格匹配零件设计的波纹节距，上模对应位置设置匹配的成型凸棱，合模过程中凸棱与型腔精准啮合，将放置在模腔内部的管坯或板坯逐步压制成连续的波纹结构。模架两端设置定位止口，合模时依靠止口的配合精度保证上下模的对位偏差控制在0.02mm以内，避免出现波纹错边、壁厚不均的缺陷。模架本体采用合金工具钢材质，成型表面做淬火硬化处理，表面粗糙度控制在Ra0.8以下，减少成型过程中坯料与模腔的摩擦阻力，同时提升模具的耐磨性能，延长批量生产的使用寿命。

在安装边界方面，整套工装的外形尺寸适配常规通用液压机的工作台安装规格，模架底部设置标准的T型槽安装位，可直接通过T型螺栓固定在压力机工作台上，上模部分设置模柄连接结构，可与压力机滑块快速装夹定位，不需要额外制作过渡连接工装。模架两端设置限位柱，合模到设计行程时限位柱刚性接触，控制上下模的合模间隙，避免过压导致零件壁厚超差或者模具损伤。成型过程中，坯料放置在下模型腔内时依靠两端的定位槽固定轴向位置，保证压制成型后零件两端的直边段长度符合设计要求，不需要后续二次裁切加工。

设计过程中重点考虑了成型过程的材料流动特性，每个成型凸棱的根部都设置了合理的圆角过渡，避免压型过程中应力集中导致坯料出现开裂缺陷，型腔的排气槽设置在相邻波纹的连接位置，合模压型过程中型腔内的空气可顺着排气槽顺利排出，避免零件表面出现气穴、凹陷等成型缺陷。针对不同壁厚的坯料成型需求，模架的合模间隙可通过调整限位柱的垫片厚度进行微调，不需要重新加工模腔，可适配一定尺寸范围内的同结构不同壁厚零件的压型作业，提升工装的通用性能。

从实际使用逻辑来看，这套工装的操作流程适配常规的压制作业工序，不需要对现有生产设备做额外改造，装夹调试完成后即可投入批量生产，成型后的零件波纹轮廓一致性好，相邻波纹的节距偏差可控制在0.05mm以内，完全满足后续装配的尺寸公差要求。模腔的成型表面做了抛光处理，成型后的零件表面光洁度好，不需要额外做表面打磨处理，可直接转入下一道焊接或者装配工序。同时模架的导向结构采用可拆卸式导向销，长期使用出现磨损后可快速更换，不需要整体报废模架，降低了工装的长期维护成本。
