可调式重型管钳夹持工具结构设计

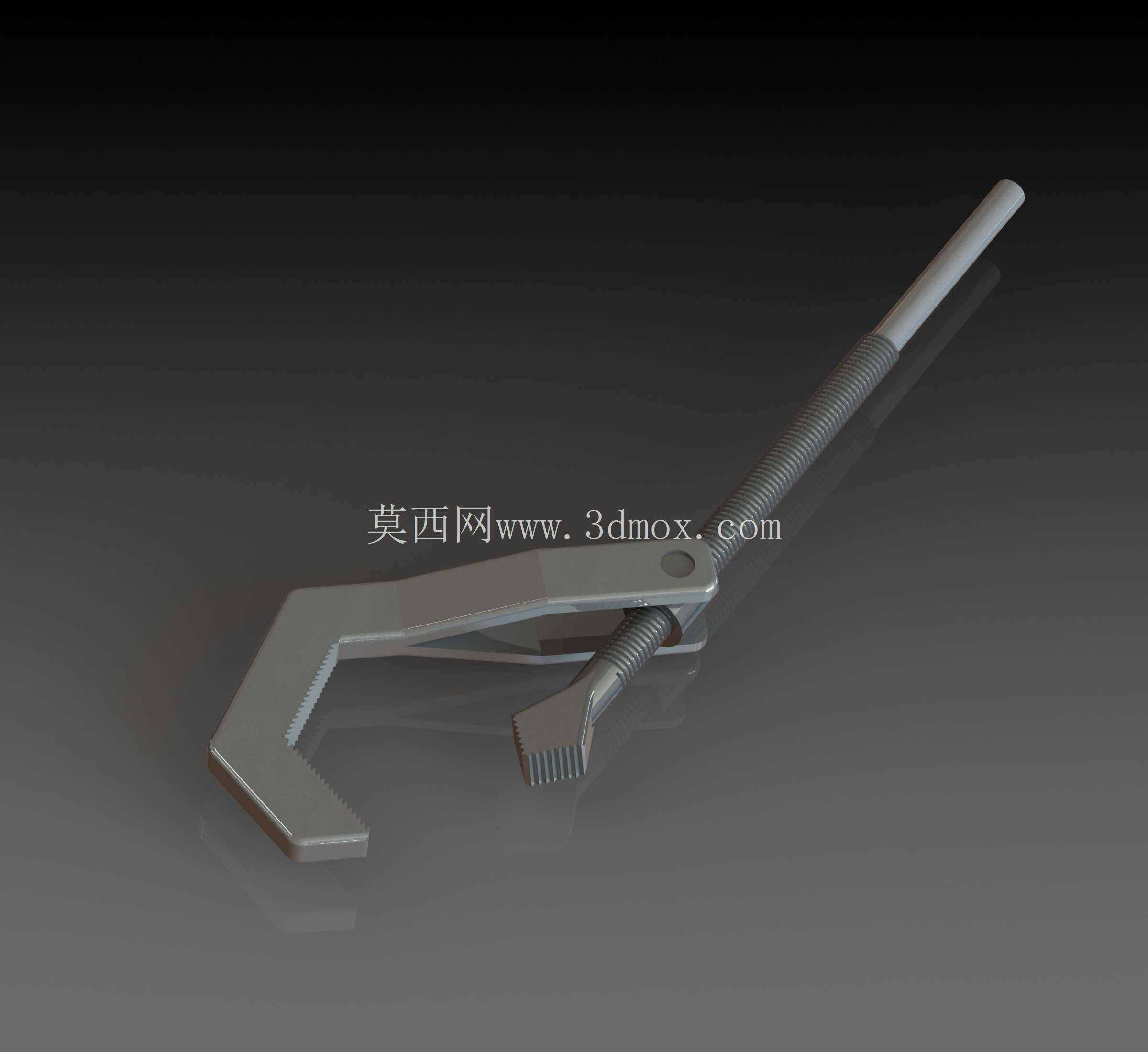

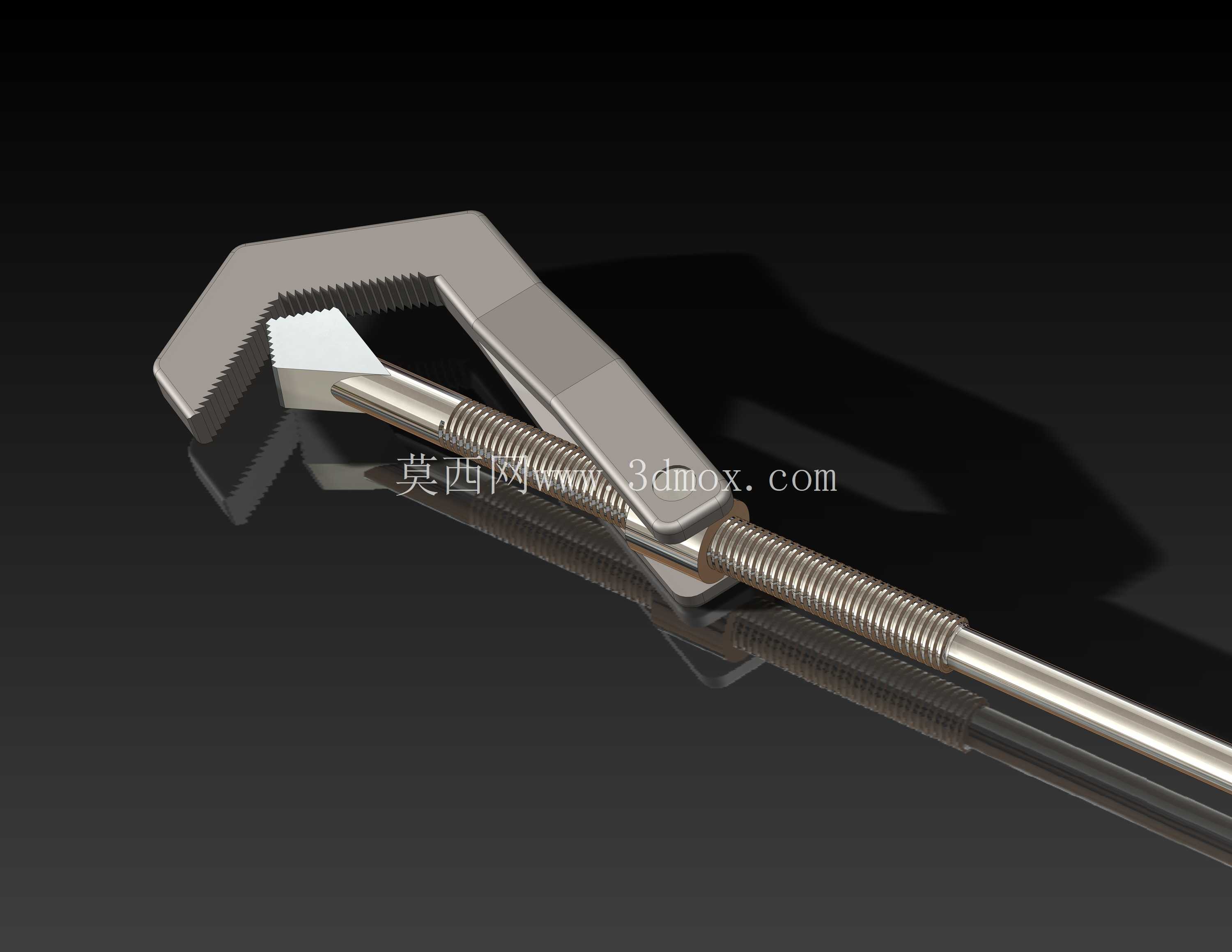

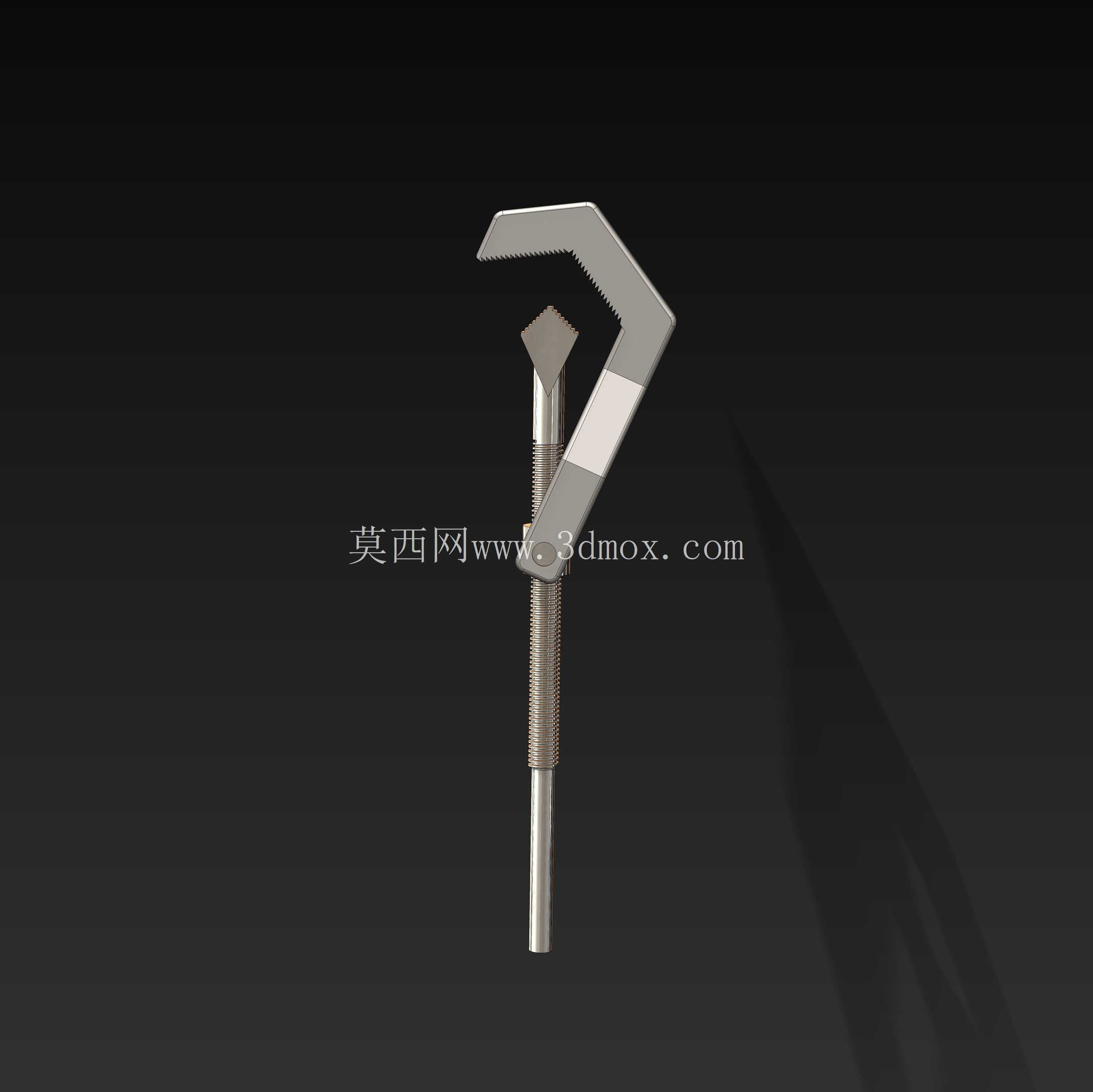

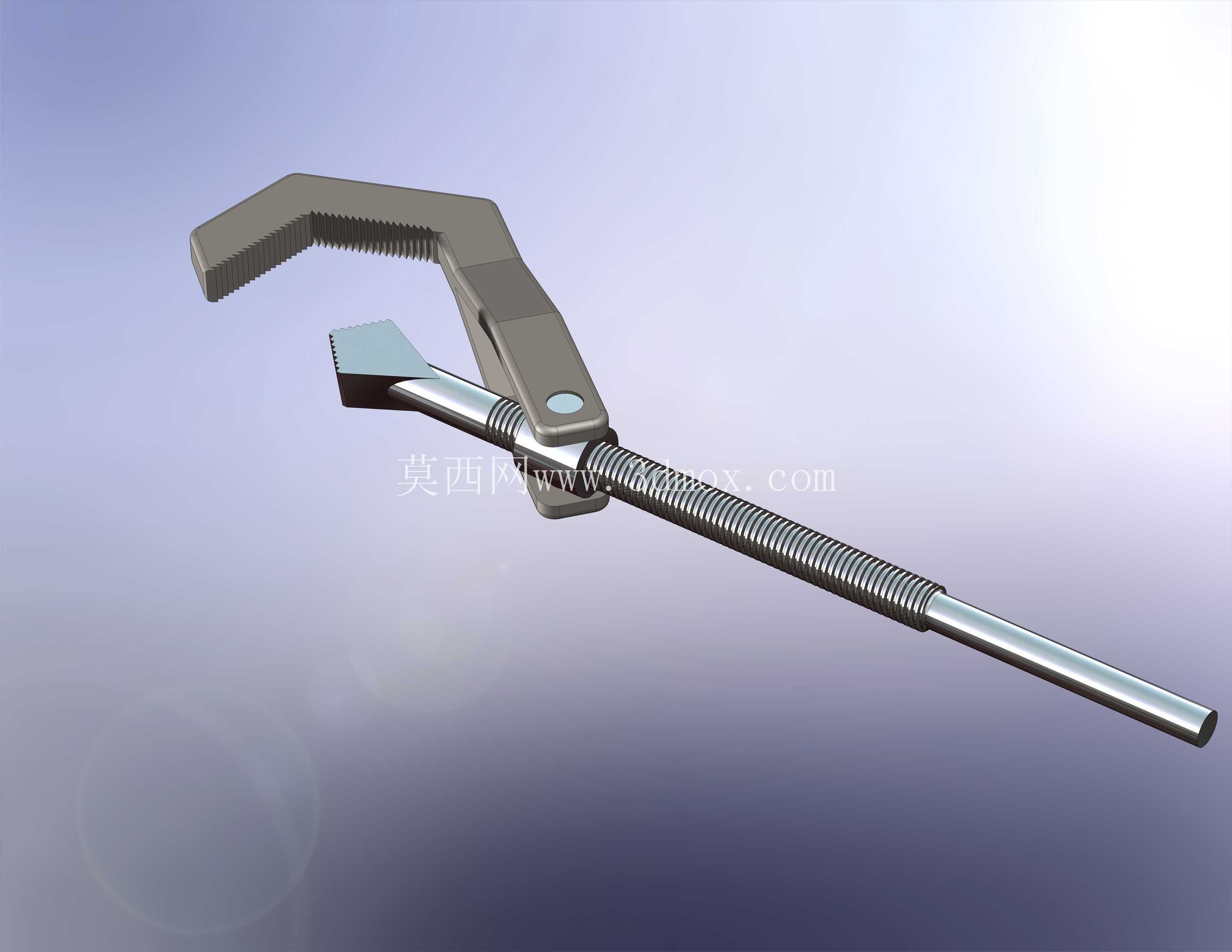

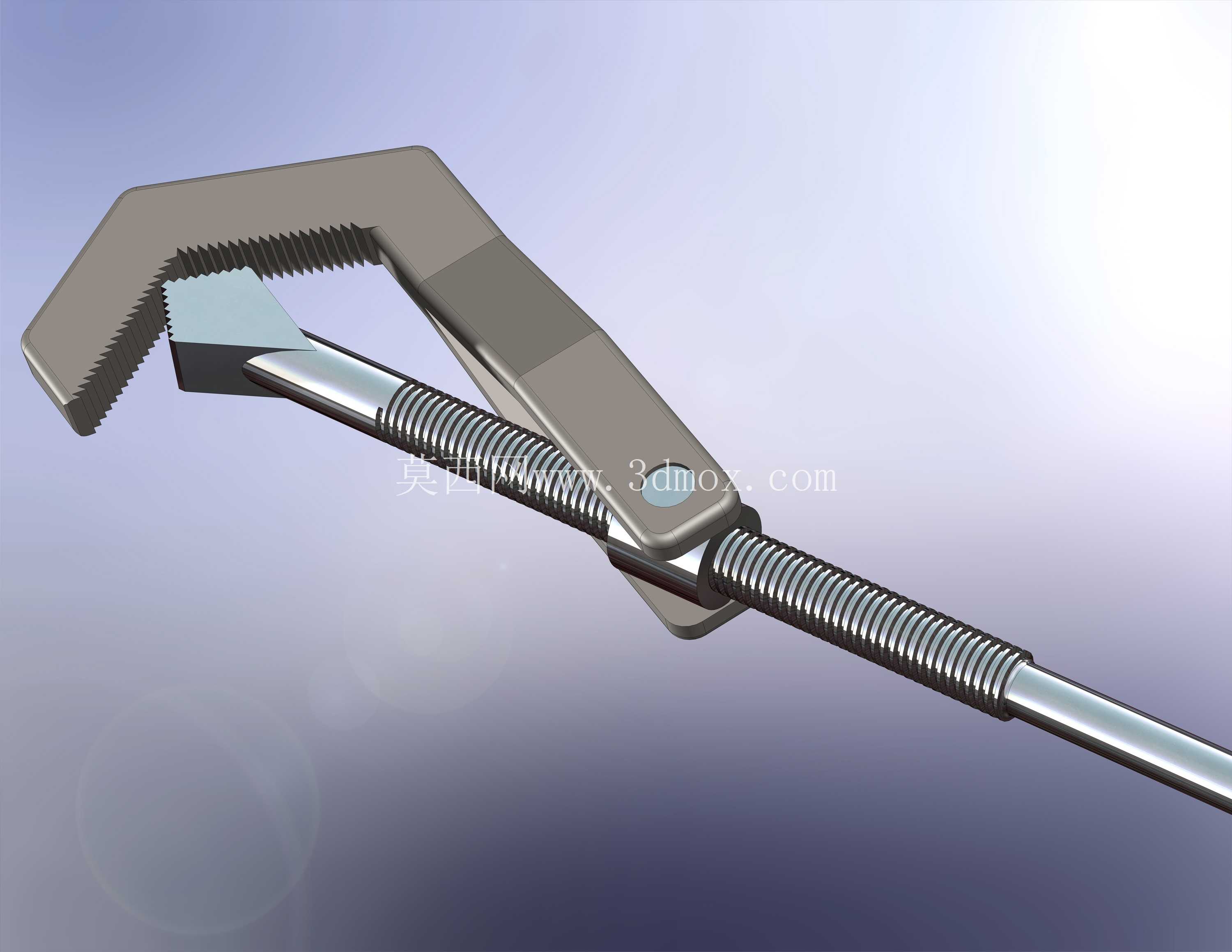

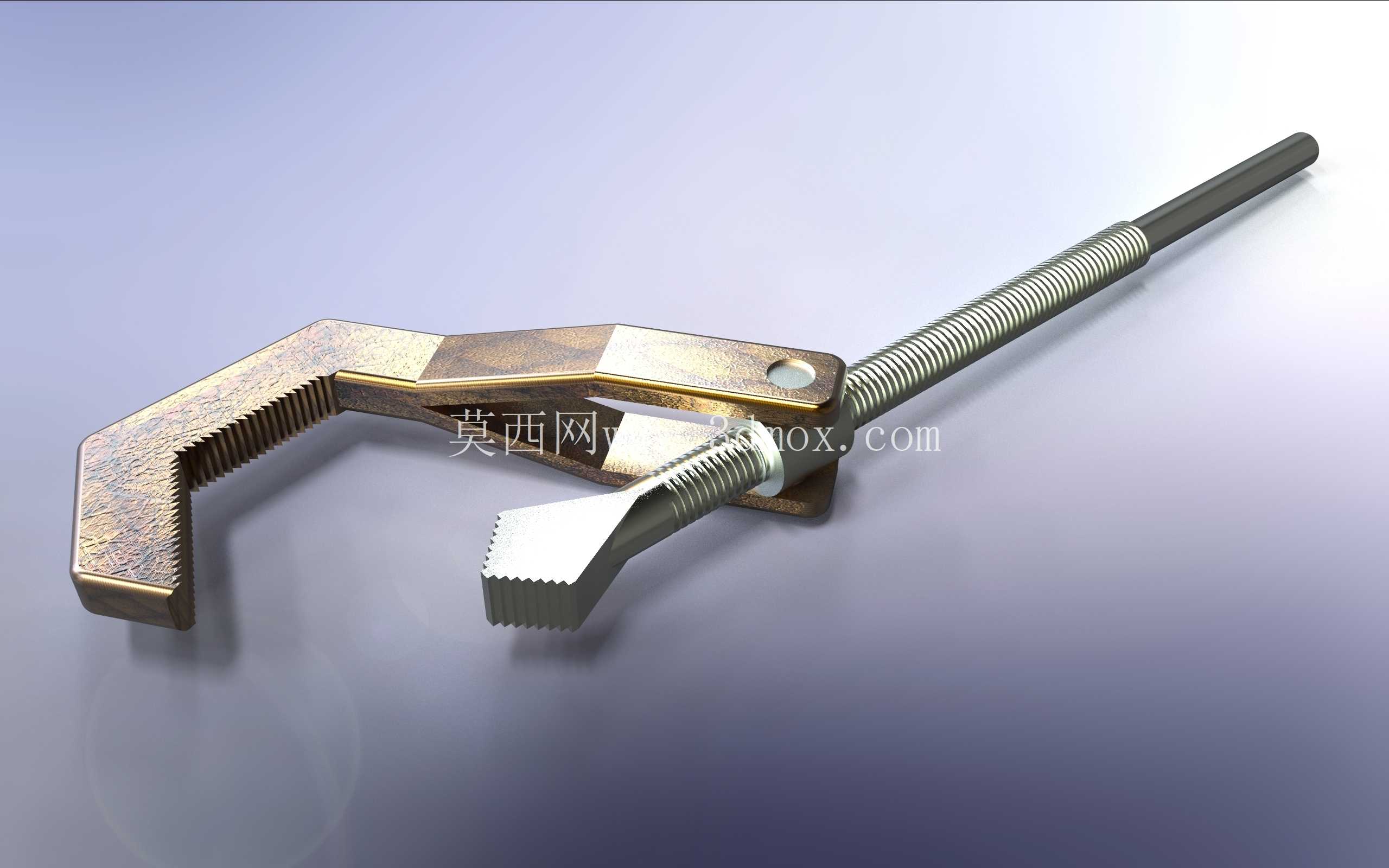

　　活动钳头通过梯形螺纹副与调节螺杆连接，螺杆尾端延伸出加长的受力杆身，转动螺杆即可带动活动钳头沿固定钳身的导向槽做直线位移，实现不同开口尺寸的连续调节，可覆盖常规作业场景下从DN15到DN50规格的圆形管件夹持需求，调节过程中螺纹副的自锁特性可以保证开口尺寸在受力状态下不会发生偏移，避免夹持松动。从结构设计的细节来看，固定钳身的弯折角度经过受力优化，钳头夹持区域与手柄施力段形成15度左右的夹角，当操作人员握持手柄施加圆周方向的扳动力时，钳口的咬合受力点与手部施力点形成合理的力臂比，在同等手部施力下可以获得更大的夹持扭矩，同时减少操作人员的手腕受力负荷，适合长时间连续作业场景。活动钳头的夹持端面同样加工有同规格的反向锯齿，与固定钳口的齿形完全对齐，咬合时两侧齿面可以同时接触管件外壁，将夹持力均匀分散在接触区域，避免单点应力过大造成管件局部变形，尤其适合薄壁金属管、复合管的安装作业，不会因为夹持力集中导致管件瘪裂。调节螺杆的螺纹采用大螺距梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，抗冲击性能更好，在承受大扭矩扳动力时不会出现螺纹滑牙、变形问题，螺杆表面做了防锈处理，在潮湿的管线施工、水暖维修场景下也不会轻易锈蚀卡滞，保证调节动作顺畅。在管线铺设、设备维保、五金装配等现场作业场景中，管钳是完成圆形管件夹持、旋拧操作的核心手动工具，区别于普通固定开口扳手，这类工具需要适配不同外径的金属管、硬质塑料管，同时要在施力过程中保持足够的咬合力，避免管件表面打滑造成施力失效或者工件表面损伤。这款管钳的整体结构采用经典的活动颚式设计，固定钳身采用弯折式一体成型结构，钳口夹持面加工有连续的锯齿形咬齿，齿向与管件旋拧受力方向呈反向夹角，当施加扳动力时，钳口会在管件反作用力下自动收紧，咬入管件表层形成稳定的咬合限位，不会因为施力增大出现脱滑问题。

　　螺杆与活动钳头的连接部位采用铰接式限位结构，转动螺杆时活动钳头不会随螺杆同步转动，只会沿导向槽做直线进退，调节过程中钳口的咬合面始终保持平行，不会出现偏斜导致的夹持接触面积不足问题。从安装边界与适配场景来看，这款管钳的整体长度控制在常规手动工具的便携范围内，钳身最大开口状态下的整体外轮廓不会超出普通工具包的收纳尺寸，适合现场维保人员随身携带，在狭窄的管道井、设备间隙内作业时，钳身的结构不会与周边管线、设备部件发生干涉，加长的螺杆尾端可以在需要更大扭矩时，配合加力杆套入使用，进一步提升最大输出扭矩，满足大口径管件、锈蚀管件的拆卸旋拧需求。

　　钳身的受力部位做了加厚处理，固定钳身的弯折处是应力集中区域，设计时通过圆弧过渡减少应力集中系数，在承受最大额定扭矩时，钳身的变形量控制在弹性形变范围内，不会出现永久变形或者断裂问题。钳口的锯齿部位采用局部淬火处理，齿面硬度达到较高的耐磨等级，长期咬合金属管件也不会出现齿尖磨平、崩缺问题，延长工具的整体使用寿命。在实际作业过程中，这类管钳除了用于管件的旋拧安装，还可以作为临时夹持工具，用于固定轴类零件、异形五金件的拆装作业，活动颚的自适应特性可以自动贴合不同外形的工件表面，相比普通固定扳手的适配范围更广。

　　设计过程中针对钳身的受力路径做了仿真验证，当施加额定最大扳动力时，应力主要集中在钳身弯折段与螺纹连接部位，通过调整这些区域的截面厚度，将最大应力控制在材料许用应力范围内，保证工具使用的安全性，避免受力断裂造成的作业安全隐患。调节螺杆的行程做了限位设计，当开口调节到最大尺寸时，螺杆不会从钳身的螺纹孔中脱出，避免现场作业时零件脱落丢失，同时最小开口尺寸可以适配小直径的圆钢、细管，覆盖从细到宽的全范围夹持需求。钳身表面做了氧化防锈处理，没有多余的装饰性涂层，避免使用过程中涂层脱落污染作业面，整体结构没有多余的易损零件，日常维护只需要定期在螺纹部位涂抹润滑脂，保证调节顺畅即可，适合复杂工况下的长期高频使用。
