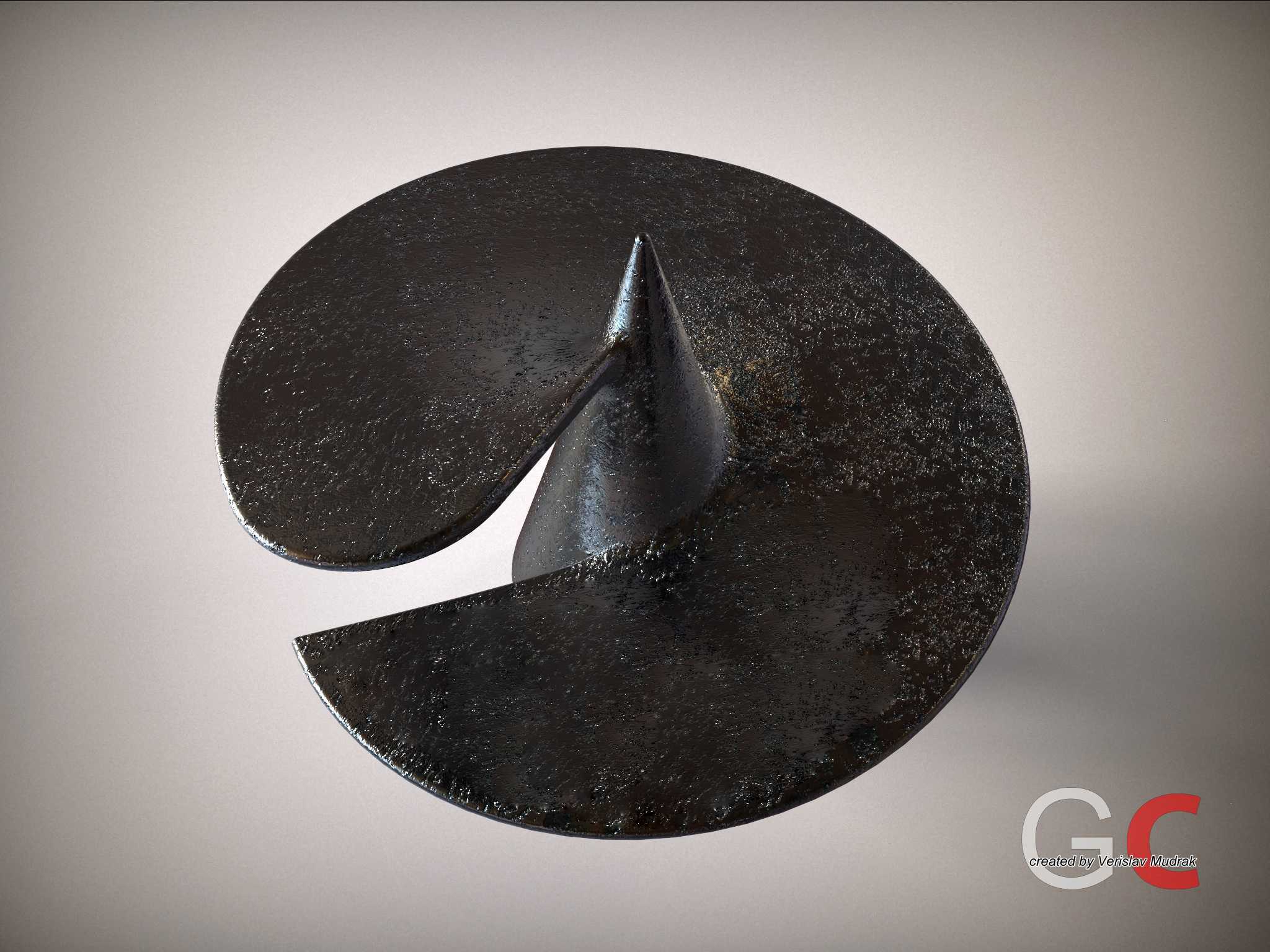

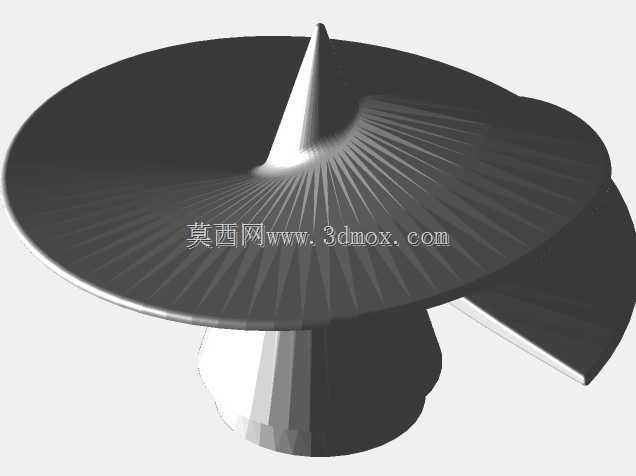

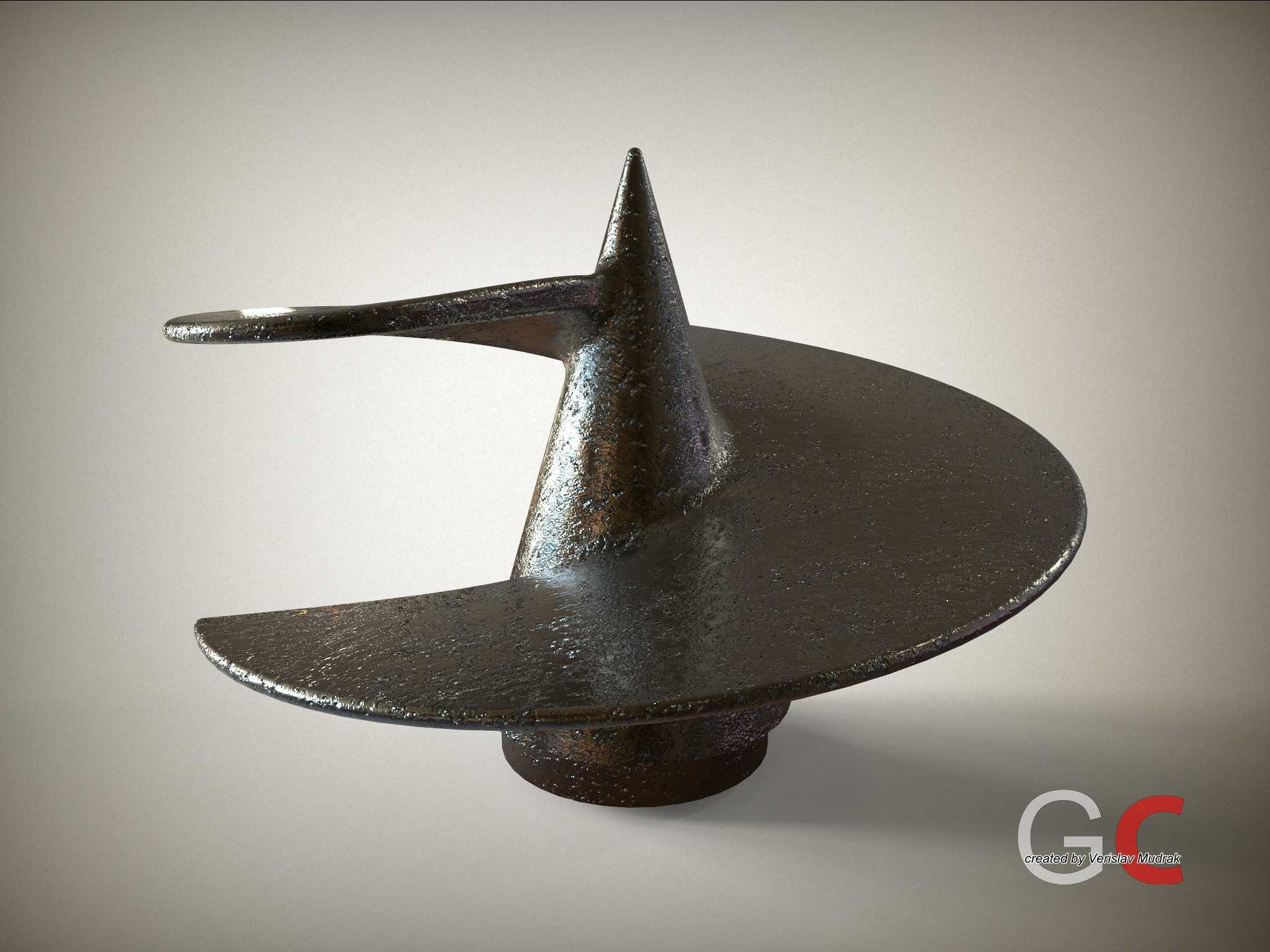

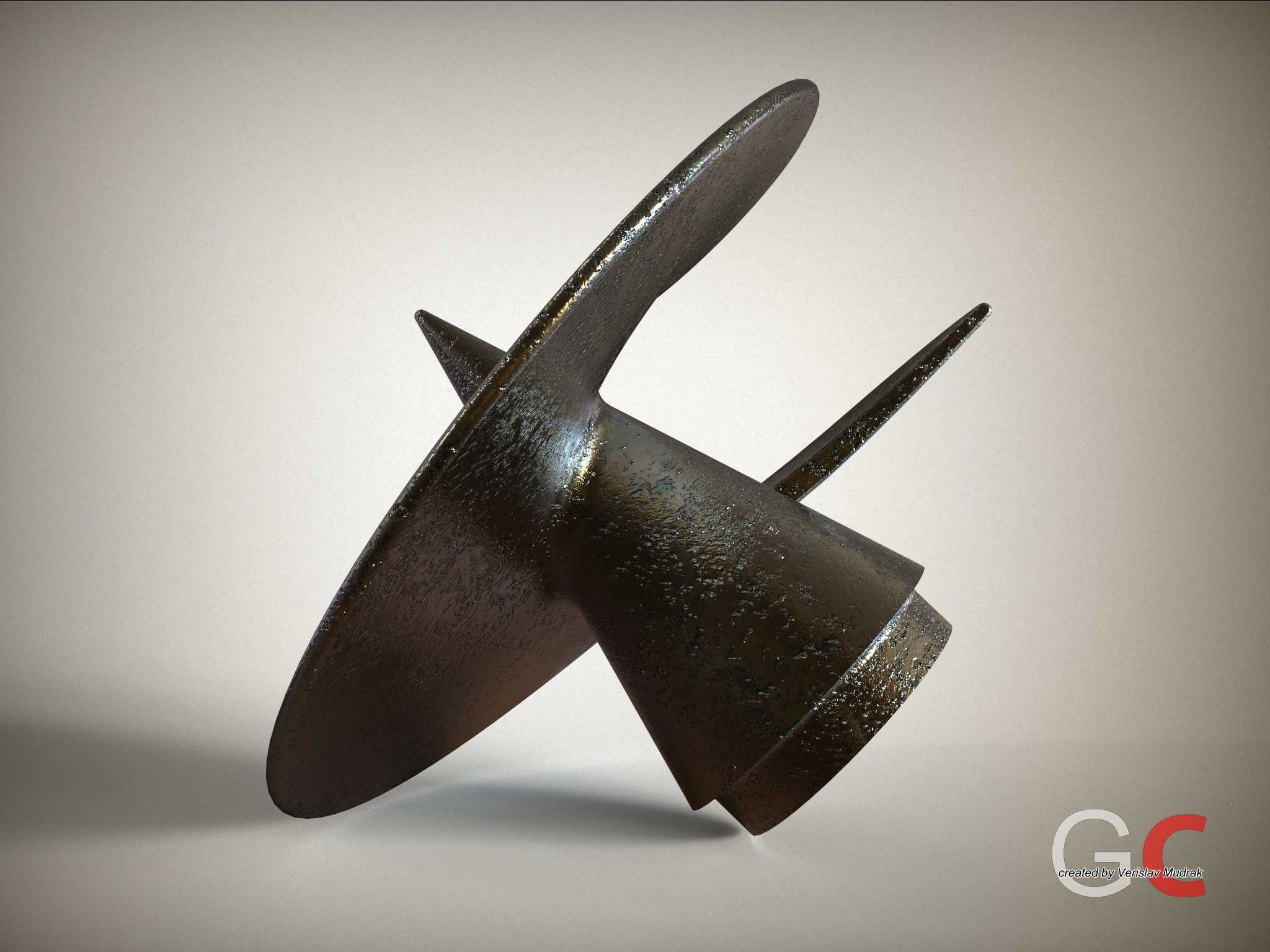

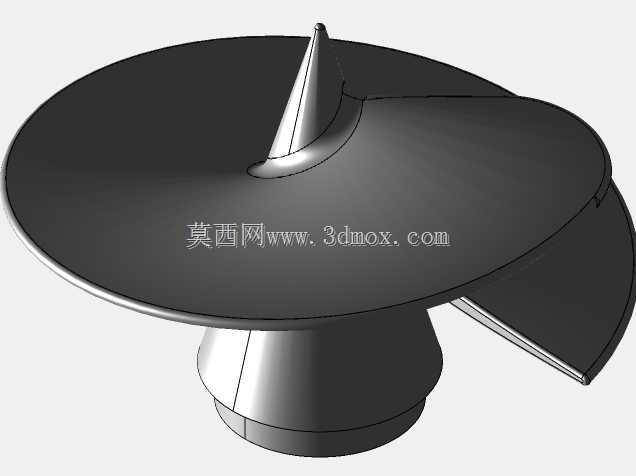

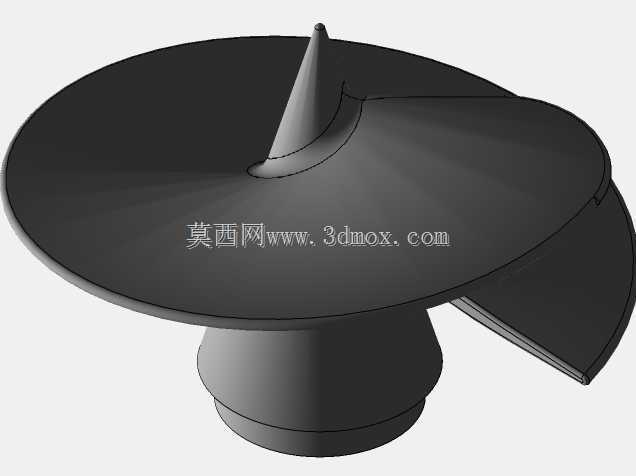

螺旋桩S1铸造端头结构设计

　　该螺旋桩铸造端头是螺杆桩打入施工的核心受力部件，主要应用于寒区冻土区域的桩基施工场景，适配俄罗斯市场的民用建筑基础、临时围挡支护、光伏支架桩基、小型输电塔架基础等施工需求，在冻土层、松散回填土层、沙质土层的桩基作业中承担破土、导向、承载扭矩传递的核心作用。从实际施工工况来看，这类端头直接与土层接触，在螺杆桩旋入过程中，首先依靠顶端的锥形尖端破开表层硬质土层，避免桩体旋入时出现桩端偏移、桩身倾斜的问题，锥形尖端的锥角经过反复施工验证，既保证足够的破土锋利度，又能避免锥尖过尖导致的铸造应力集中、打入过程中出现崩裂的问题。端头下部的螺旋叶片为单段式变径结构，叶片外缘与桩身主体的螺旋叶片平滑衔接，

　　旋入过程中叶片切削土层并将土体沿螺旋面导送至桩身叶片段，减少旋入阻力，同时在桩体到位后，叶片与周边土体形成嵌固作用，大幅提升桩基的抗拔承载力与水平抗剪能力，适配冻土区域冻胀力作用下的桩基受力需求。从设计思路层面，该端头采用一体化铸造成型工艺，避免了焊接连接带来的焊缝应力集中、扭矩传递过程中焊缝开裂的风险，整体材质选用适配铸造工艺的低碳合金铸钢，保证部件既有足够的硬度应对硬质土层的磨损，又有足够的韧性承受旋入过程中的冲击载荷，不会出现硬脆断裂的问题。端头底部设置有与桩身钢管对接的圆柱形安装止口，止口内径与常用规格的螺旋桩钢管外径采用过渡配合，安装时可直接套接在桩管端部，配合周向均布的螺钉孔完成径向固定，

　　安装对接时无需复杂的坡口焊接工序，现场施工可快速完成端头与桩身的装配，大幅提升寒区野外施工的装配效率。从安装边界尺寸来看，该端头的螺旋叶片外径与配套S1规格螺旋桩的叶片外径完全一致，锥形尖端的高度占端头总高度的三分之一左右，既保证破土导向的有效长度，又不会因为尖端过长导致铸造时出现内部缩孔缺陷；底部对接止口的深度满足旋入过程中扭矩传递的受力要求，可承受最大旋入扭矩不出现连接部位打滑、变形的问题。叶片的厚度从根部到外缘采用渐变设计，根部厚度更大，承受旋入时的切削反力，外缘厚度适当减薄，降低切削土层的阻力，同时叶片表面的铸造粗糙度经过后续抛丸处理，减少旋入过程中与土体的粘附阻力，

　　在粘性土层施工时也不会出现大量土体附着在叶片上导致旋入扭矩陡增的问题。在实际选型应用中，这类铸造端头适配的螺旋桩多用于浅层桩基施工，桩长通常在3米以内，可满足单层民用建筑、临时设施、光伏支架的基础承载要求，相比传统的混凝土灌注桩，采用该端头的螺旋桩施工无需开挖、无需浇筑混凝土，施工完成后即可承载，在低温环境下也可正常施工，不存在混凝土养护受冻的问题，非常适配高纬度寒冷区域的施工场景。端头的整体结构没有多余的冗余设计，所有曲面均为铸造工艺可直接成型的结构，无需后续大量机加工工序，仅对接止口与螺钉安装孔需要少量机加工处理，可有效控制部件的制造成本，适合批量生产应用。在受力设计上，端头与桩身连接的部位做了局部加厚处理，旋入过程中承受的扭矩通过止口的配合面与径向固定螺钉共同传递，避免应力集中在螺钉连接部位，长期使用过程中即使出现螺钉松动，止口的配合结构也可保证端头不会与桩身脱落，提升桩基施工的可靠性。
