2006年竞赛用桁架式意粉桥结构设计

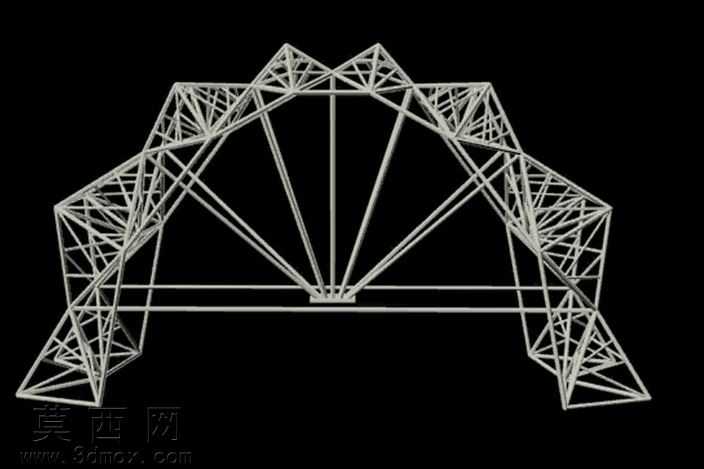

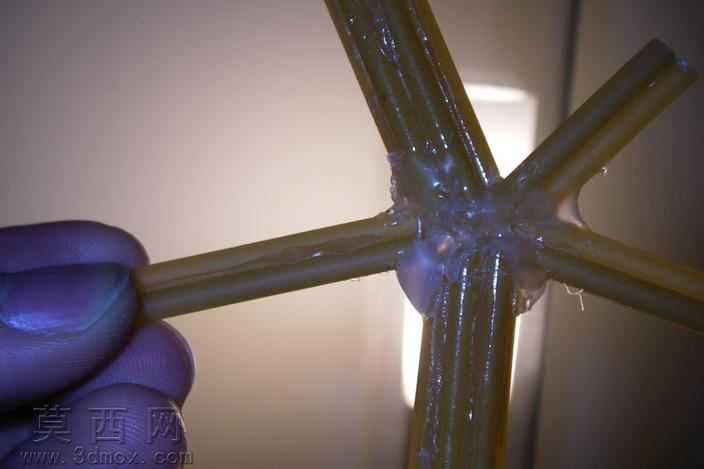

该作品为2006年结构竞赛所用的意粉桥三维建模成果，整体采用空间桁架结构形式完成设计，建模阶段以杆件受力逻辑为核心搭建逻辑，将整座桥梁拆解为上弦杆、下弦杆、腹杆、端部支撑构件四个核心部分逐一构建。建模过程中严格遵循意粉桥竞赛的材料约束，将每一根模拟意面的杆件设置为等截面细长杆单元，节点处采用共节点约束模拟胶水粘接的连接效果，还原真实竞赛作品的节点受力特性。结构设计上采用对称式拱形桁架布局，主拱圈由多组放射状腹杆连接拱顶与下弦支撑段，两侧端部设置三角扩展式支撑脚，扩大底部支撑接触面积的同时，将上部荷载通过多组斜向腹杆分流传递至支撑端点，避免局部杆件应力集中。渲染阶段采用哑光银灰色金属质感材质模拟杆件的硬质力学特性，搭配纯黑色背景突出桁架结构的线条层次感，通过光影投射凸显每一组杆件的空间位置关系，清晰展现结构的传力路径。设计过程中针对极限承载工况做了对应的结构推演，模拟持续加载至结构崩溃的全过程：初始加载阶段荷载由主拱腹杆均匀承担，随着荷载提升，跨中位置杆件首先达到应力极限出现屈曲，随后相邻腹杆依次失效引发连锁式结构崩解，最终呈现意大利面爆炸坠毁的失效效果，模型完整还原了从弹性承载到塑性失效再到整体崩溃的全阶段结构形态，同时配套制作了结构动画的运动轨道，可直观演示加载过程中各杆件的形变顺序与失效逻辑，清晰展现桁架结构在极限荷载下的破坏规律，为同类结构竞赛的方案设计提供直观的受力参考。
