曲柄滑块式快速返回机构三维建模

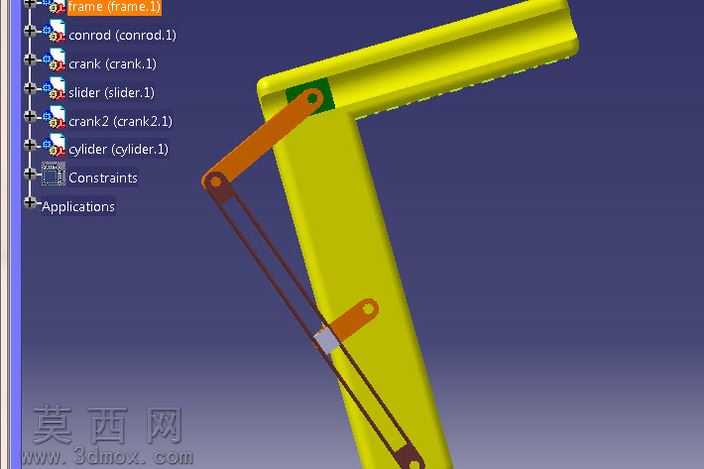

本作品为典型的曲柄滑块式快速返回机构三维建模成果，建模过程严格遵循机械原理中急回机构的设计规范，依托三维参数化建模软件完成全零件的特征构建与整体装配。建模阶段首先完成各基础构件的参数化绘制：针对机架构件，采用拉伸凸台特征构建L型主体支撑结构，对安装铰接点的位置进行精准的孔位特征切除，保证各铰接轴的同轴度公差符合装配要求；针对两个曲柄构件，采用草图绘制曲柄回转半径轮廓后拉伸成型，在两端分别添加铰接孔特征，对曲柄与连杆的配合面做圆角过渡处理，避免运动干涉；针对滑块构件，构建与机架导路适配的滑动配合面，添加与连杆铰接的安装孔特征，保证滑块沿导路滑动的顺畅性；针对连杆构件，采用薄壁拉伸特征构建长杆结构，两端分别添加与曲柄、滑块铰接的配合特征，保证连杆长度尺寸符合急回特性的行程速比系数设计要求。装配阶段按照实际机构的运动约束关系添加配合：首先将机架设置为固定构件，将主动曲柄与机架铰接位置添加同轴心配合与轴向限位配合，保证主动曲柄可绕固定铰接点整周回转；将从动曲柄与机架另一铰接点添加同轴心配合，将两个曲柄的活动端分别与连杆对应端添加铰接配合，将滑块与机架导路面添加重合配合与滑动限位配合，将滑块与连杆对应铰接点添加同轴心配合，完成全机构的约束添加后验证自由度，确保机构仅保留主动曲柄的一个回转自由度，可实现预期的运动输出。材质与渲染阶段，为机架构件赋予亮黄色工程塑料材质，调整材质的粗糙度与反光度参数模拟硬质工程塑料的表面质感；为曲柄、连杆构件赋予橙色金属漆材质，突出运动构件与固定机架的视觉区分；为滑块构件赋予银灰色金属材质，模拟钢制滑块的金属质感；为各铰接轴赋予深棕色金属材质，清晰展示铰接点的位置分布。渲染阶段采用纯色深紫背景，添加定向光源照亮机构主体，调整阴影参数增强构件的立体感，清晰呈现各构件的连接关系与空间位置。该机构的设计思路围绕急回运动的工作特性展开，通过合理分配曲柄长度、连杆长度与机架铰接点间距，使机构在工作行程时具备较低的运动速度、平稳的传力特性，在回程时具备较高的运动速度、缩短空回程时间，可广泛应用于牛头刨床、往复式输送机等需要往复作业的机械设备中，建模过程中对所有铰接位置均做了间隙预留设计，避免运动过程中出现构件碰撞干涉，通过运动仿真验证可实现流畅的连续回转运动，完整复现了快速返回机构的运动原理与结构特征。
