带红外二极管的1602液晶屏框结构设计

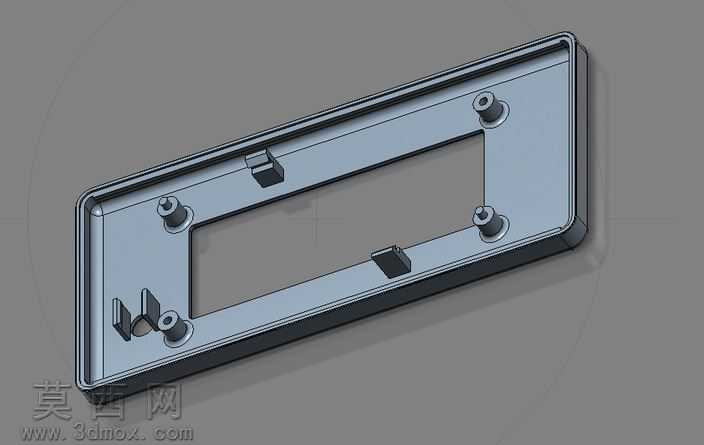

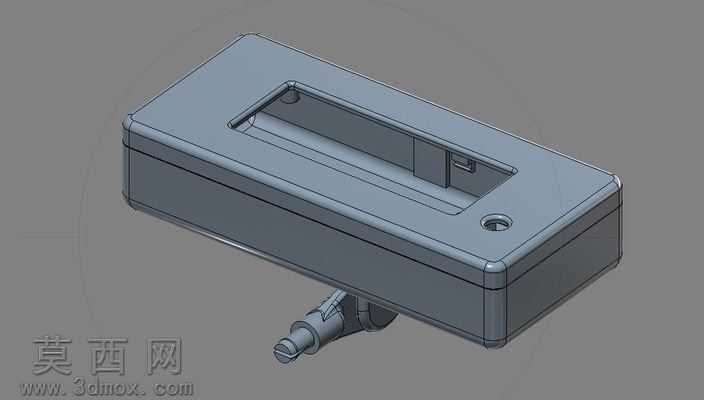

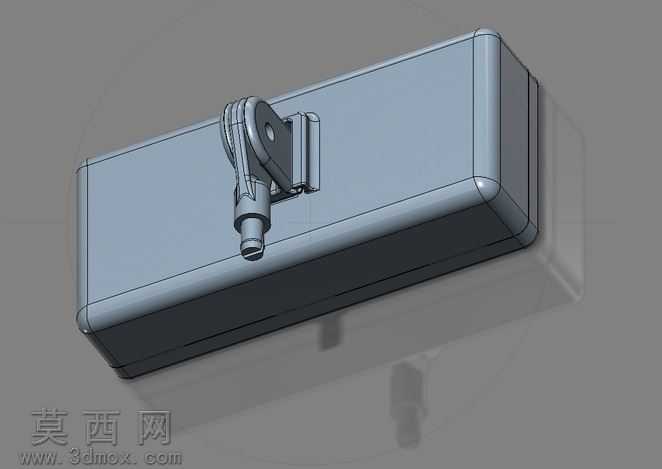

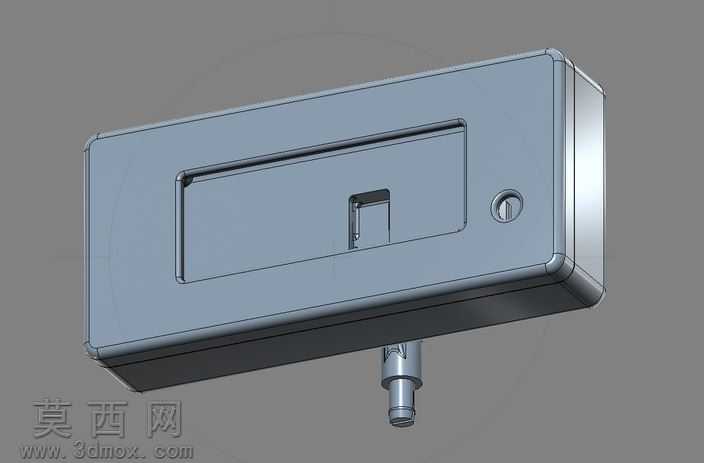

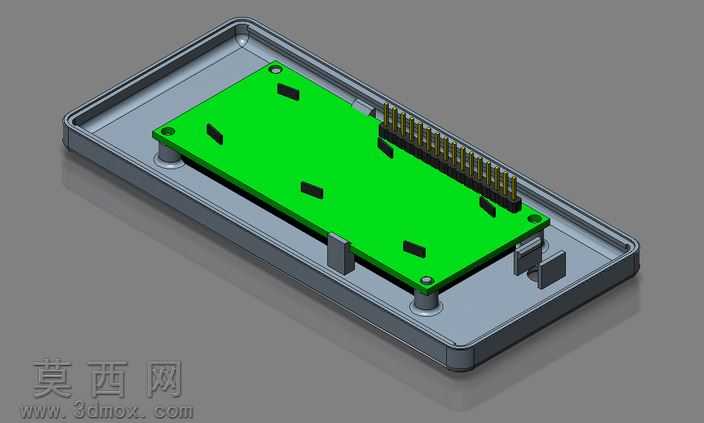

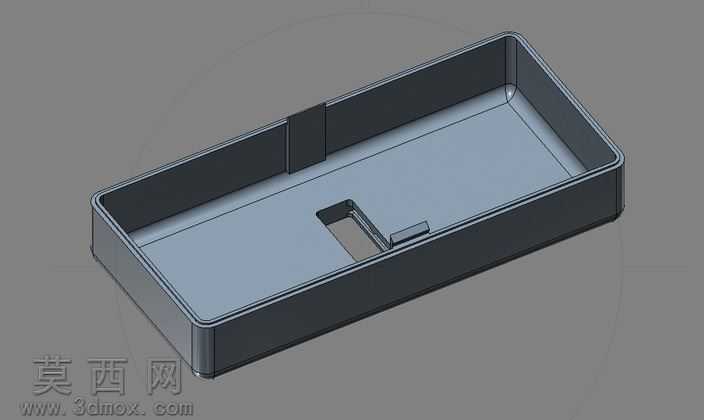

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证壳体结构的装配适配性，以1602液晶屏的标准安装尺寸为基准，先绘制液晶屏框的主体轮廓草图，通过拉伸、倒圆角、抽壳等基础特征完成外框主体的基础造型，外框边缘统一做R2.5的圆角处理，既避免尖锐边角带来的装配划伤风险，也让壳体外观更具流畅质感。针对红外二极管的安装需求，在框体侧下方设计了带定位台阶的圆柱形安装位，安装位内径与红外二极管的标准外径做间隙配合设计，同时预留了引脚走线的通孔，保证二极管安装后不会出现晃动、移位的问题，红外探测方向与液晶屏显示面形成合理的角度配合，满足红外收发的功能需求。框体正面预留了与1602液晶屏尺寸完全匹配的矩形开窗，开窗边缘做了0.8mm的承托台阶，台阶高度与液晶屏的面板厚度一致，保证液晶屏安装后表面与框体正面齐平，不会出现凸起或凹陷的装配误差。框体侧面设计了带沉台的固定螺丝孔位，沉台深度与螺丝头高度匹配，保证螺丝锁紧后不会突出壳体表面，同时在框体内部均匀布置了3mm宽度的加强筋，筋条沿框体内壁纵横分布，在不显著增加壳体壁厚的前提下大幅提升整体结构强度，避免注塑成型或长期使用过程中出现壳体变形的问题。材质渲染阶段，主体壳体采用哑光ABS工程塑料材质，调整材质的粗糙度参数至0.6，还原普通电子外壳的细腻磨砂质感，红外二极管部分采用半透明PMMA材质，设置适当的透光率模拟红外发射管的封装质感，金属固定件部分采用拉丝不锈钢材质，调整金属反射参数还原金属配件的真实光泽。建模过程中所有配合尺寸均预留了合理的公差余量，既保证各零部件可以顺利装配，也不会因间隙过大出现松动问题，整体结构兼顾了功能实用性与外观整洁性，可直接用于3D打印验证或注塑开模的前期结构参考，框体内部还预留了简单的走线空间，方便液晶屏与红外二极管的线路排布，避免装配时出现线路挤压的问题。
