脚座安装式双油口液压缸三维结构

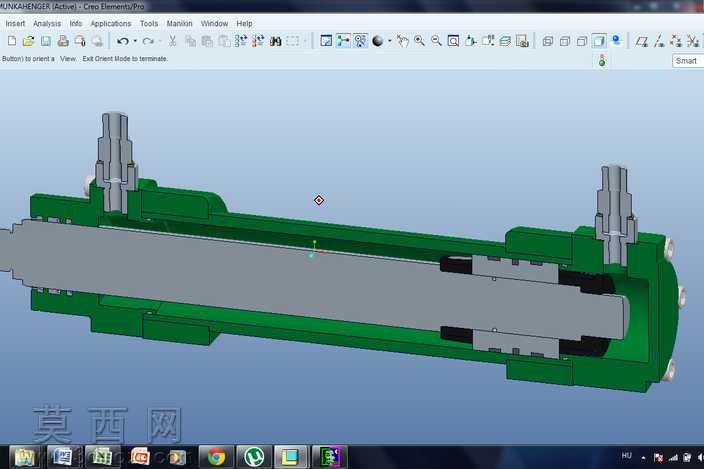

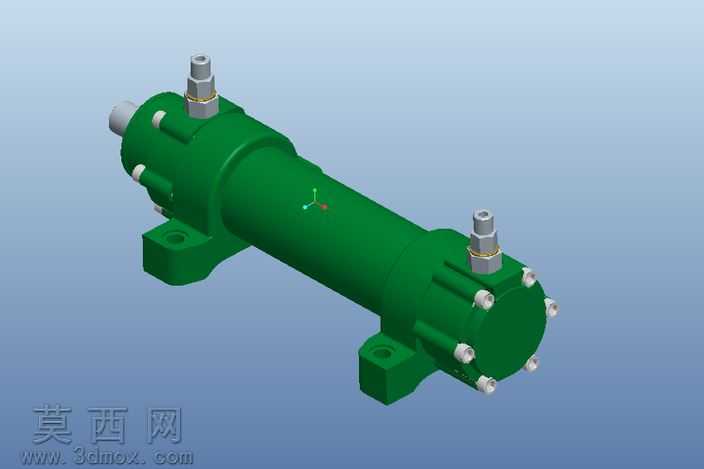

本模型为脚座安装式双油口液压缸，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循液压缸设计的通用规范，完整还原了实物的装配关系与结构细节。模型整体以缸筒作为核心主体结构，缸体外表面做光滑圆柱面处理，两端分别配置端盖结构，端盖与缸筒采用周向均布的内六角螺栓实现紧固连接，螺栓排布均匀对称，既保证连接强度，也兼顾结构的规整性。缸体侧方设置两个径向安装脚座，脚座带有同轴安装通孔，用于实现液压缸在设备机架上的固定安装，脚座与缸筒采用一体化建模处理，衔接处做圆角过渡，避免应力集中问题。缸体两端侧部分别设置进出油口接头，接头采用外螺纹连接结构，接头与缸体衔接处配置密封贴合面，还原液压油路的连接结构；缸筒一端伸出活塞杆，活塞杆端部做光滑轴头设计，用于连接外部负载，传递直线往复作用力。渲染阶段采用深绿色哑光漆材质模拟工业液压缸的表面涂装效果，金属接头、螺栓、活塞杆部分采用亮面金属材质，还原金属零件的质感，不同材质的区分清晰展现各部件的功能属性。建模过程中对各部件的配合尺寸做了合理匹配，缸筒内径、活塞杆直径、安装脚座的孔位间距、油口接头的规格都参考通用液压缸的参数比例设置，整体结构无干涉、无破面，完整呈现了双作用脚座安装液压缸的典型结构，可用于液压系统原理演示、设备装配布局参考、液压传动相关的教学展示场景，清晰展现这类液压执行元件的组成结构与安装形式。
