球形雾网集水装置结构设计

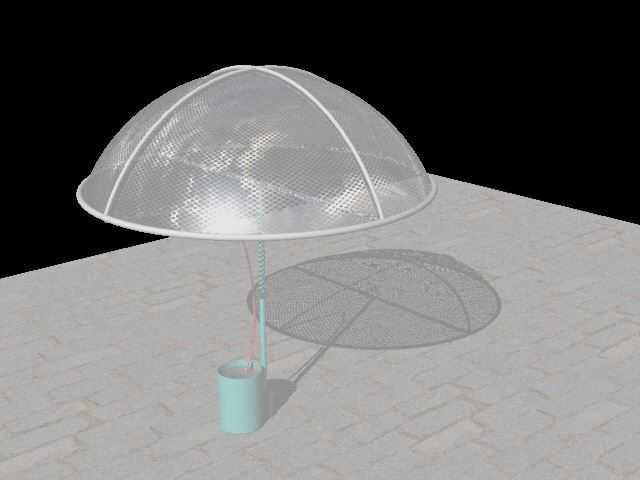

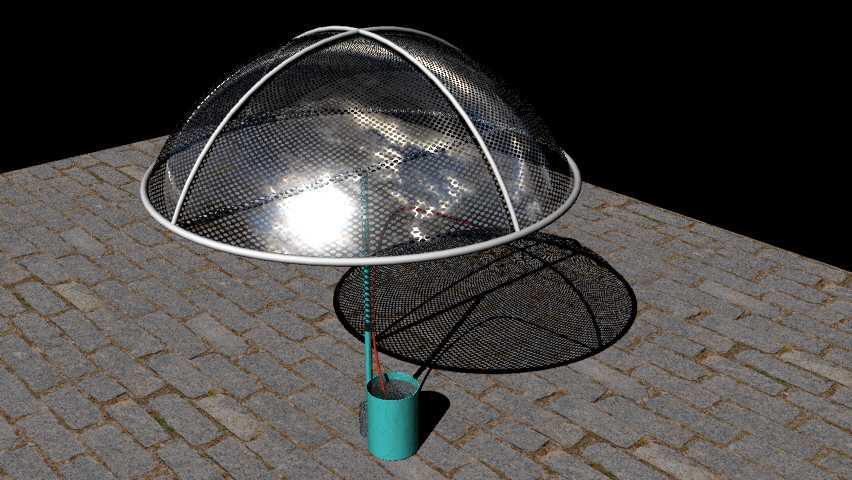

　　在干旱半干旱区域、沿海缺淡水的海岛以及高海拔多雾山区，淡水资源获取一直是民生与野外作业场景里的核心痛点，传统平面雾网受限于迎风面接触效率、结构抗风性能短板，单位占地面积的集水产出很难匹配实际用水需求，这款球形雾网的结构设计，正是针对平面集水设施的固有缺陷做的定向优化。从结构受力逻辑来看，球形曲面的网面设计相比平面网，能在同等投影占地面积下获得更大的雾滴接触面积，网面采用交叉金属筋条做承力骨架，骨架沿球面经线方向排布，在球面顶部做交叉汇拢固定，底部沿整圈球面边缘设置环形承力边框，所有骨架与边框的连接节点都做圆滑过渡处理，避免应力集中导致的网面撕裂问题，网面本身选用细目金属编织网，既能保证雾滴可以顺利附着在网丝表面，

　　又不会因为网孔过大让细小雾滴直接穿透流失，附着在网面上的雾滴汇聚成水流后，会顺着球面的曲面弧度自然向下流淌，最终汇集到底部的环形集水槽内，再通过连接在集水槽最低点的导水管，将收集到的淡水导入下方的储水容器中。从实际应用的边界条件来看，这款球形雾网的球面直径为1.7米，安装时仅需要预留直径1.8米的平整地面空间即可，底部支撑结构采用单立柱设计，立柱直接固定在地面基座上，不需要大面积的张拉固定拉索，相比传统平面雾网需要多根立柱、多方向拉索固定的安装形式，大幅降低了安装场地的平整要求，哪怕是坡面、零散的小块空地都可以完成布设。在抗风性能设计上，球形曲面属于流线型结构，当横向风吹过网面时，气流会沿着球面两侧自然分流，

　　不会像平面网那样形成垂直于网面的巨大风阻，实测在同等风速条件下，球形网面受到的风载荷仅为同投影面积平面网的40%左右，这意味着在多风的高海拔山区、沿海海岛场景下，不需要额外加粗骨架型材、加密拉索就能满足抗风稳定性要求，间接降低了整套设施的材料成本。从集水效率的实测表现来看，同等气象条件下，单台球形雾网的日集水量最高可达15升，而同投影面积的平面雾网日集水量仅为3到5升，效率提升的核心逻辑除了接触面积的增加，还在于球形网面不管风向如何变化，始终有接近一半的网面处于迎风迎雾状态，不会像平面网那样在侧风、逆风方向出现有效集水面积大幅衰减的问题，这一点在风向多变的山区、海岛场景下优势尤为明显。在结构细节设计上，

　　网面的筋条骨架采用轻质铝合金型材制作，表面做阳极氧化防腐处理，能够适应高湿度、高盐雾的使用环境，避免长期户外使用出现锈蚀断裂的问题，底部的环形集水槽做向内的翻边设计，能够防止汇集的水流被风吹出槽外，导水管与集水槽的连接位置设置可拆卸的过滤网，能够拦截网面上掉落的碎屑、灰尘，避免导水管堵塞影响集水流通，下方的储水容器可以根据实际使用需求灵活更换，不管是小型储水桶还是连接大容量储水罐都可以适配。在布设场景的拓展上，这款球形雾网既可以单台独立布设，为野外小型作业点、零散住户提供日常饮用水源，也可以多台阵列式排布，在连片的多雾区域构建规模化集水场，为小型村落、野外站点提供稳定的淡水补给，阵列布设时单台设备的间距仅需要保持2米以上，就可以避免相邻设备之间的扰流影响集水效率，土地利用率远高于传统平面雾网阵列。从建模实现的角度来看，整个结构的建模逻辑优先保证曲面的顺滑度，球面网面的筋条采用沿球面曲线阵列的方式生成，保证每根筋条的曲率完全一致，环形边框与筋条的连接位置做布尔合并处理，还原实际焊接连接的结构形态，网面部分采用曲面填充阵列网孔的方式制作，既还原了细目网的视觉效果，也能准确体现网面的通透特性，底部的导水管、储水容器都按照实际安装位置做同轴度匹配，保证整个装配结构没有位置干涉，能够直接用于后续的结构力学仿真、工程出图以及实物打样验证。
