工业电镀镍槽结构设计方案

　　这套镀镍槽结构主要面向中小型金属表面处理加工场景，适配批量五金零件、小型结构件的电镀锌镍合金镀层加工需求，可直接嵌入手动电镀生产线的工序排布，也可作为独立单槽用于小批量定制化电镀作业，常见于五金加工厂、汽配表面处理车间、小型电镀加工点的产线配置中。槽体主体选用PVC板材焊接成型，选材阶段优先考虑耐电解液腐蚀、焊接工艺成熟、成本可控的特性，相比PP材质PVC刚性更优，焊接后形变率更低，适合长期盛装弱酸性电镀液，外部采用等边角钢做框架式加固，角钢沿槽体长度方向、宽度方向的外壁等距排布，所有焊接点位做满焊处理后涂刷防腐漆，避免长期处于潮湿酸碱环境下出现锈蚀脱落，加固框架同时承担槽体吊装、工位固定的受力点作用，无需额外在槽体上开孔安装吊耳，

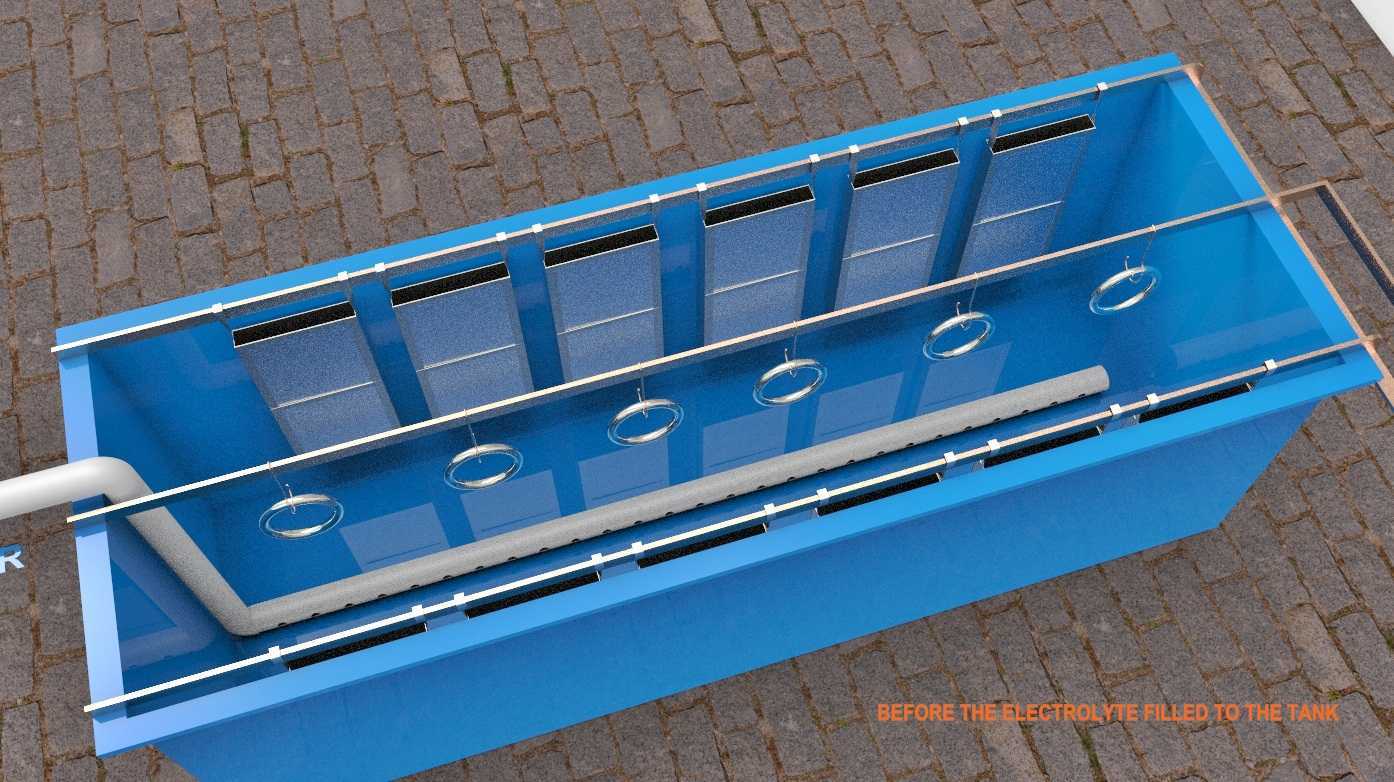

　　减少渗漏隐患。槽体的外形尺寸严格按照手动电镀作业的操作边界设计，长宽高分别为200cm、75cm、80cm，长度方向适配12个钛篮的排布间距，每个钛篮预留足够的阳极溶解空间，避免阳极泥堆积影响导电效率；宽度方向预留阴极挂具的摆动空间，作业时挂具可在槽内做小幅往复移动，保证镀层厚度均匀性；80cm的高度包含了槽底预留的沉渣层空间、电解液额定液位、槽顶防溢边高度，其中额定液位距离槽顶预留10cm的安全距离，防止电镀过程中气体带液溢出，槽底设置5°的倾斜坡度，最低点预留排渣口，方便定期清理阳极泥、掉落的工件残渣，无需整槽排空电解液即可完成沉渣清理作业。导电系统的设计完全匹配36V直流、1000A额定电流的整流器参数，

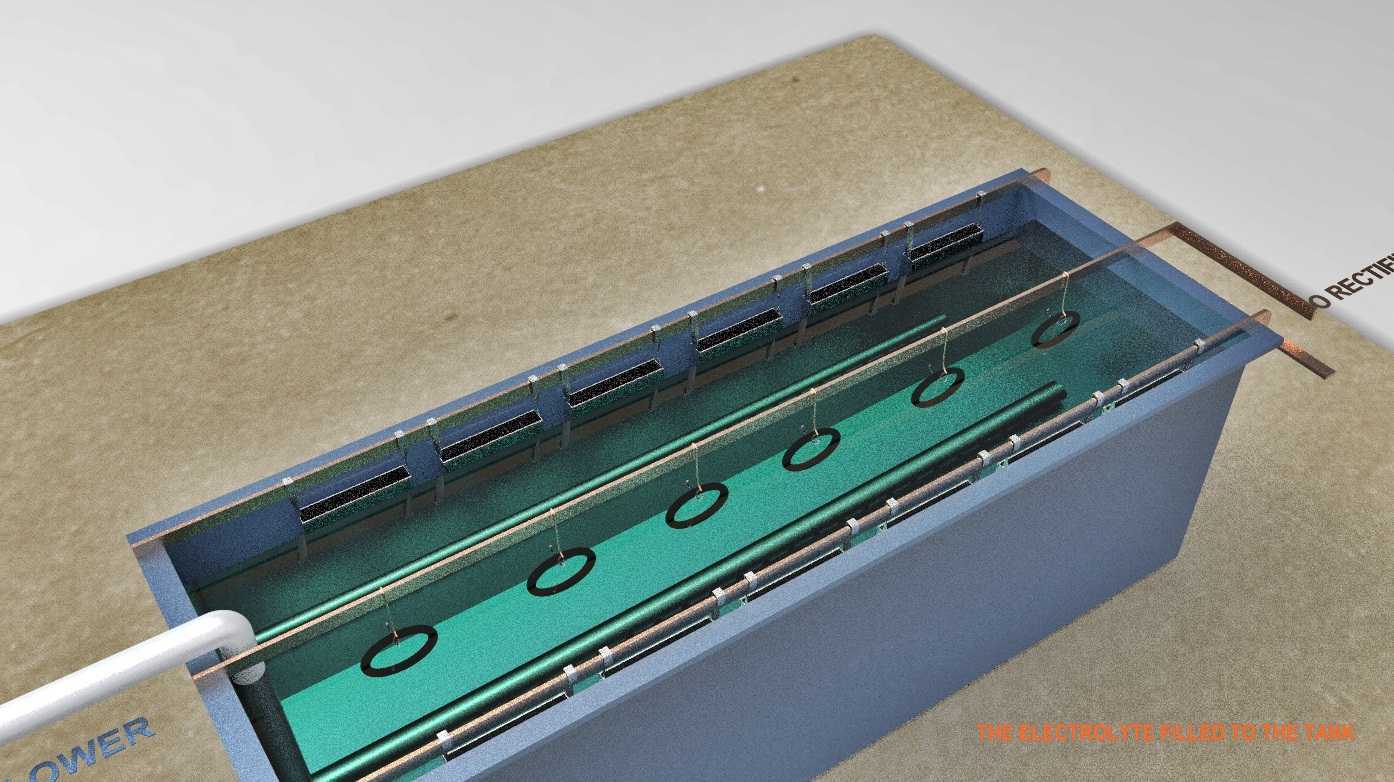

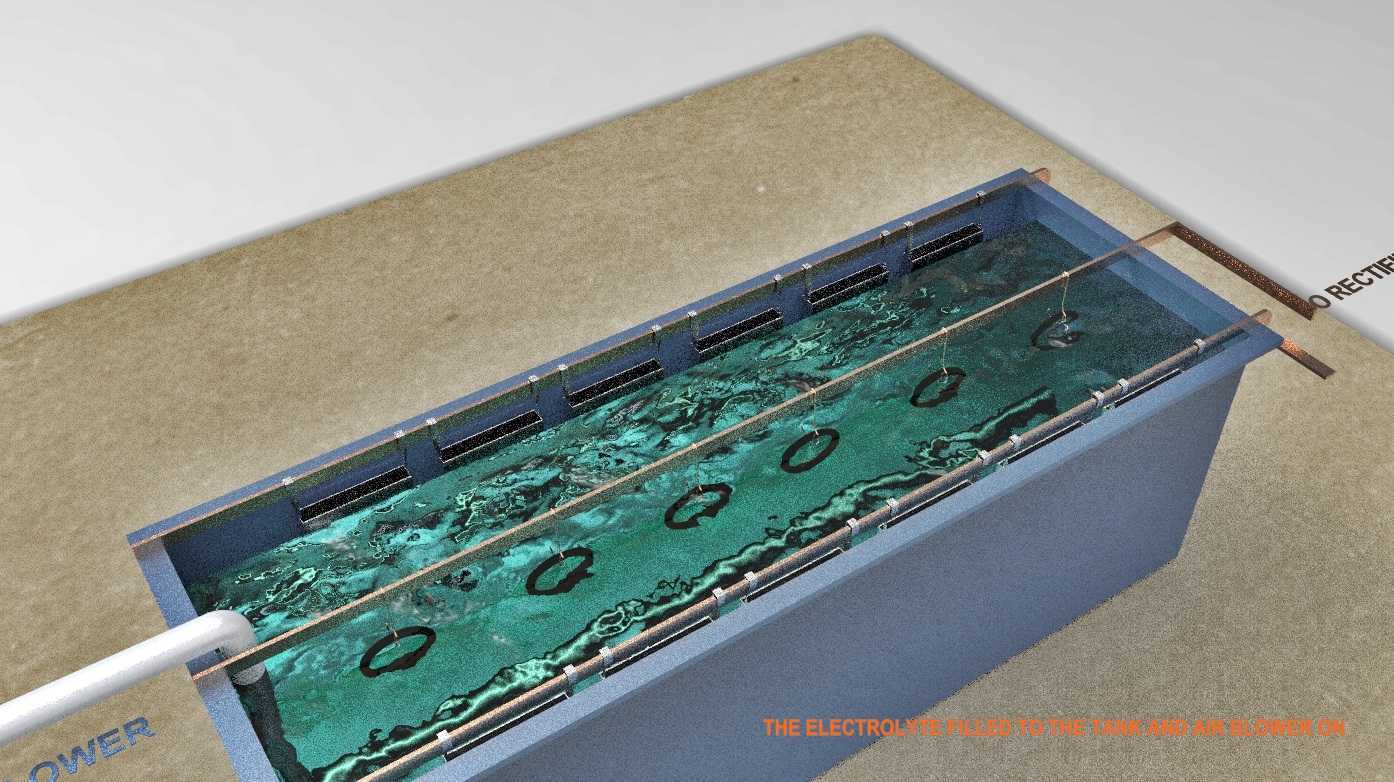

　　阳极导电棒沿槽体长度方向平行排布2根，每根导电棒采用紫铜棒外包PVC防腐套，仅在与钛篮接触的位置裸露铜面，保证导电接触面积的同时减少铜材被电解液腐蚀的概率；阴极导电棒设置在两根阳极棒中间位置，高度略高于阳极棒，方便挂具取放，导电棒两端通过绝缘支座固定在槽顶的角钢框架上，与槽体、加固框架完全绝缘，避免出现漏电、槽体带电的安全隐患。电解液的配比按照常规光亮镀镍的工艺参数配置，主盐采用硫酸镍提供镍离子，氯化镍作为阳极活化剂保证镍阳极正常溶解，硼酸作为pH缓冲剂稳定槽液pH值在工艺范围内，配槽后溶液呈清澈的绿色，日常作业过程中需定期分析槽液成分浓度，及时补加药剂维持参数稳定。阳极采用电解镍角装填在钛篮中，钛篮外侧套阳极袋，

　　过滤阳极溶解产生的阳极泥，避免泥渣进入槽液造成镀层毛刺、针孔缺陷，12个钛篮沿阳极导电棒等距排布，保证槽内长度方向的电力线分布均匀，减少工件高低电位区的镀层厚度差。安全设计层面，槽体周边预留强制通风接口，可外接车间侧吸式排风系统，因为电镀过程中会产生酸雾气体，长期吸入会损害呼吸道，严禁在密闭无通风的空间内使用该设备，槽体侧边设置排液接口，连接车间污水处理系统，废弃槽液、清洗废水不得直接排放，作业区域需配套防腐蚀地坪、应急冲洗装置，操作人员需佩戴防腐手套、护目镜进行作业，避免电解液直接接触皮肤。这套结构在建模时完全还原了实际加工的焊接余量、安装孔位、部件配合间隙，所有标准件均采用行业通用规格，加工时可直接按照三维模型下料焊接，无需二次测绘改图，槽体的安装边界预留了周边50cm的操作维护空间，地面承重需满足槽体满液状态下的总重量要求，避免出现地面沉降、槽体倾斜的问题。
