电镀生产线用挂装式钛阳极承载筐结构

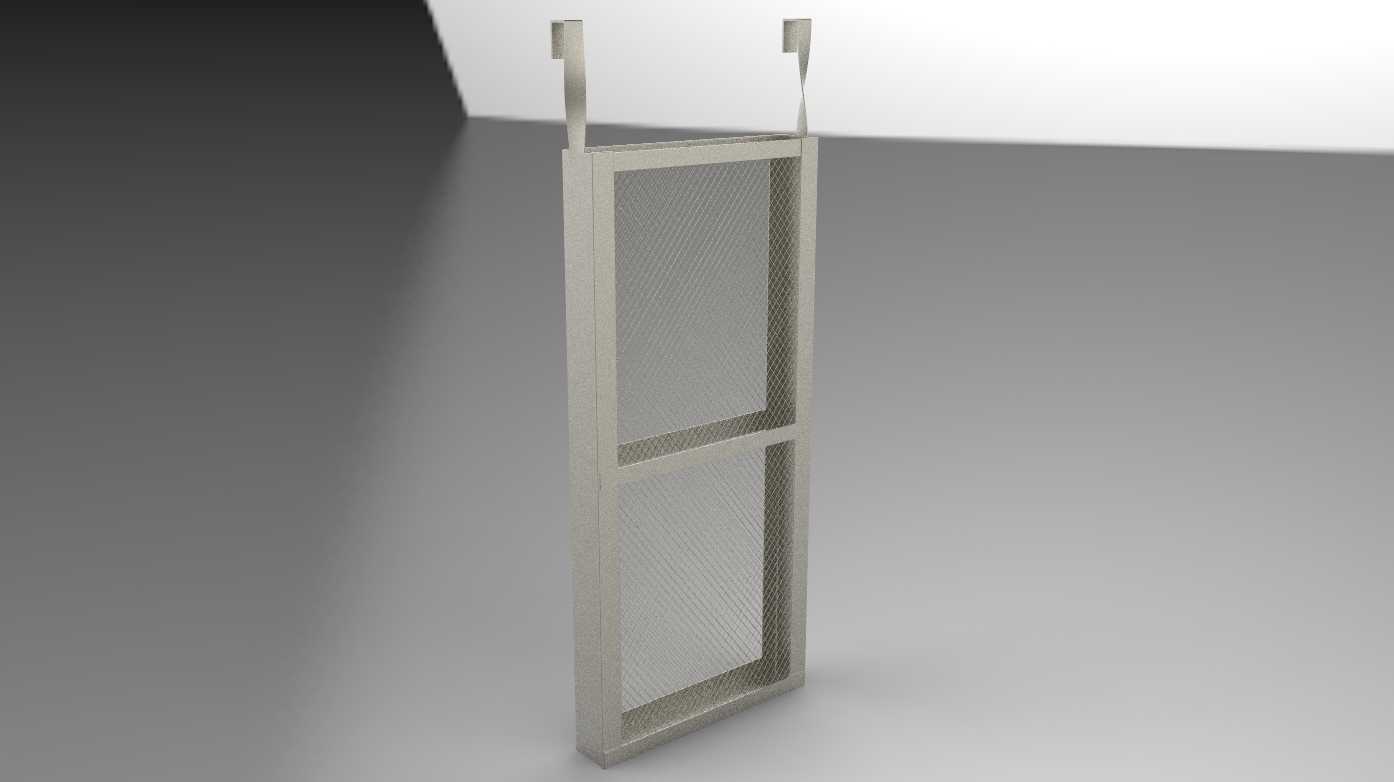

　　在表面处理车间的电镀工序段，这类钛制承载筐是阳极物料装载的核心配套工装，尤其在滚镀、挂镀镍的生产线工位上应用占比极高。区别于普通PP材质的阳极篮，钛材质本身具备优异的耐酸碱腐蚀特性，在长期接触镀镍溶液的弱酸工作环境下，不会出现溶解析出杂质污染槽液的问题，同时钛材的强度表现足以支撑阳极块的堆叠载荷，不会因为长期浸泡出现结构形变导致阳极物料脱落的故障。从结构设计逻辑来看，整套组件分为挂装竖架与承接底筐两个独立部分，竖架顶部设置的两个挂钩结构，是直接匹配电镀槽上方的阳极导电铜排安装位设计的，挂钩的折弯角度经过反复校核，既保证挂装后整体结构的垂直度，避免出现倾斜导致阳极与阴极工件距离不均影响镀层厚度一致性，同时挂钩的接触平面做了铣平处理，

　　降低接触电阻，保证导电效率稳定，减少不必要的电能损耗。承接底筐采用框式镂空结构，边框采用等厚度钛板折弯焊接成型，内部设置一道加强分隔筋，将装载空间分为两个独立舱室，一方面可以避免阳极块在槽液流动冲击下出现局部堆积，保证阳极溶解速率均匀，另一方面镂空的网格结构可以让槽液自由流通，不会出现局部药液浓度差影响电镀反应效率，底筐侧边设置的定位凸台，是和竖架底部的定位槽做匹配安装的，安装时直接卡入即可完成定位，不需要额外的紧固件固定，日常清理维护、更换阳极物料时可以快速拆分，减少工位停机等待时间。从安装边界尺寸来看，竖架的整体高度适配常规深度的手动、半自动电镀槽，挂装后底筐底部距离槽底预留了足够的沉渣空间，

　　不会因为槽底淤积的阳极泥堵塞镂空网孔，挂钩的间距匹配行业通用的阳极铜排安装孔距，不需要对现有生产线的铜排结构做二次改造即可直接替换原有老旧阳极篮，适配性极强。在实际生产使用过程中，这类钛筐的使用寿命远高于传统塑料阳极篮，不会出现因为槽液温度过高导致的材质老化脆裂问题，同时钛材表面不易结垢，日常维护只需要定期取出冲洗表面附着的阳极泥即可，不需要做特殊的防腐处理。设计阶段特意规避了尖锐的边角结构，所有焊接位置都做了圆角打磨处理，一方面避免操作过程中划伤操作人员，另一方面也不会因为尖端放电导致局部电流密度过大，出现镀层烧焦的工艺缺陷。底筐的边框高度经过测算，既保证足够的阳极物料装载量，减少单次生产周期内的补料频次，

　　又不会因为装载过满导致阳极块溢出掉落到槽内，造成槽液污染与物料损耗。竖架的截面尺寸做了等强度优化，在保证整体结构刚性、满载状态下形变量控制在工艺允许范围内的前提下，尽可能减少钛材的使用量，控制工装的制造成本，同时降低整体重量，方便操作人员单人完成取放、清理作业。在镀镍生产线的实际工况下，槽液温度通常维持在50-60摄氏度区间，同时伴有连续的电流通过，钛材质的导电性能虽然弱于铜材，但作为阳极承载结构，其导电表现完全满足工艺要求，且不会在长期通电环境下出现腐蚀溶解的问题，避免了铜、铁等材质工装溶解后金属离子进入槽液，导致镀层出现针孔、发黑、结合力差等质量问题。整套结构的焊接全部采用氩弧焊满焊工艺，所有焊缝位置做了钝化处理，避免焊接位置出现晶间腐蚀，延长工装的整体使用寿命，镂空网孔的尺寸经过匹配设计，既保证槽液流通效率，又不会因为网孔过大导致未完全溶解的阳极碎块掉落到槽内，减少阳极物料的无谓损耗。
