NYY电力电缆分层结构三维展示模型

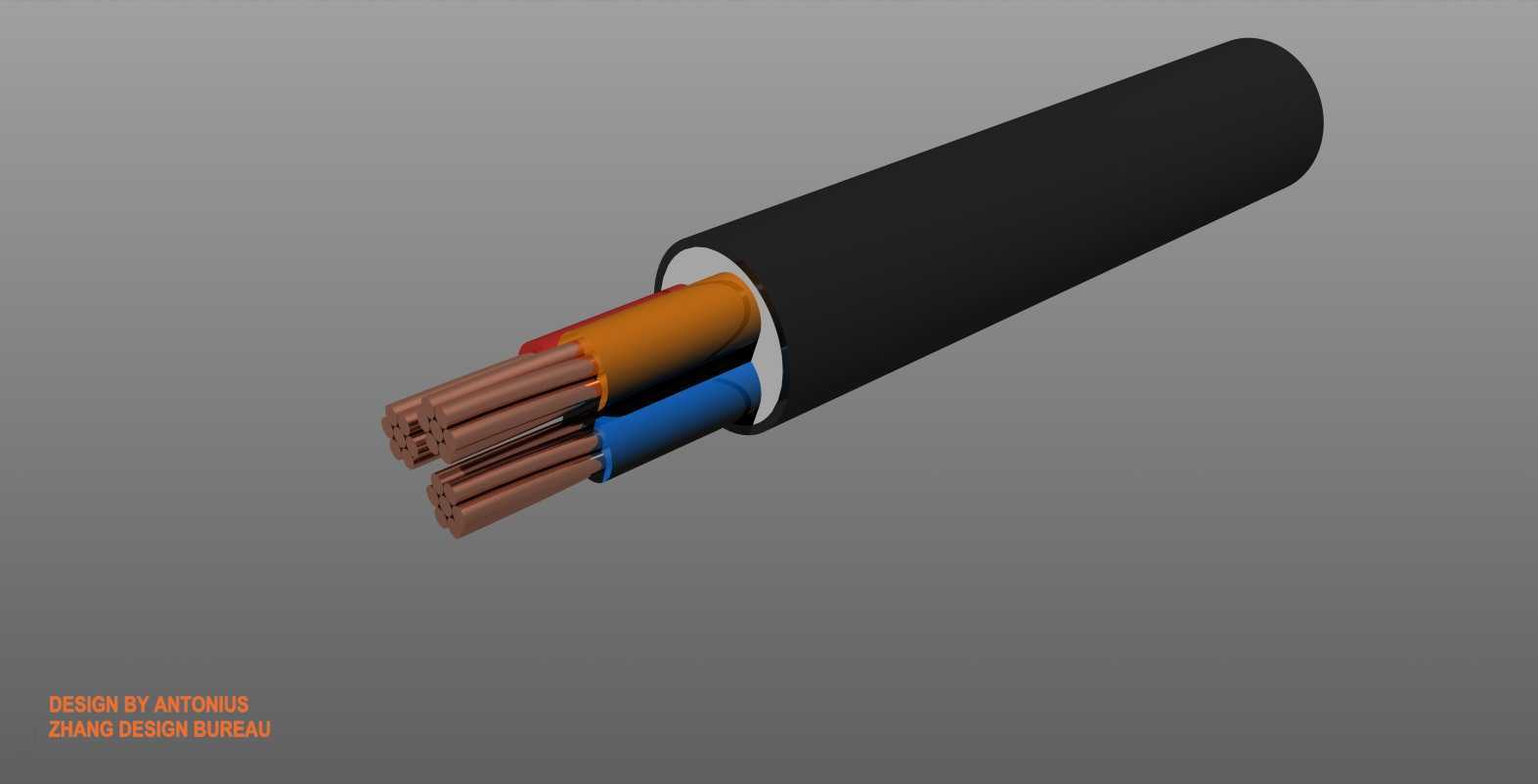

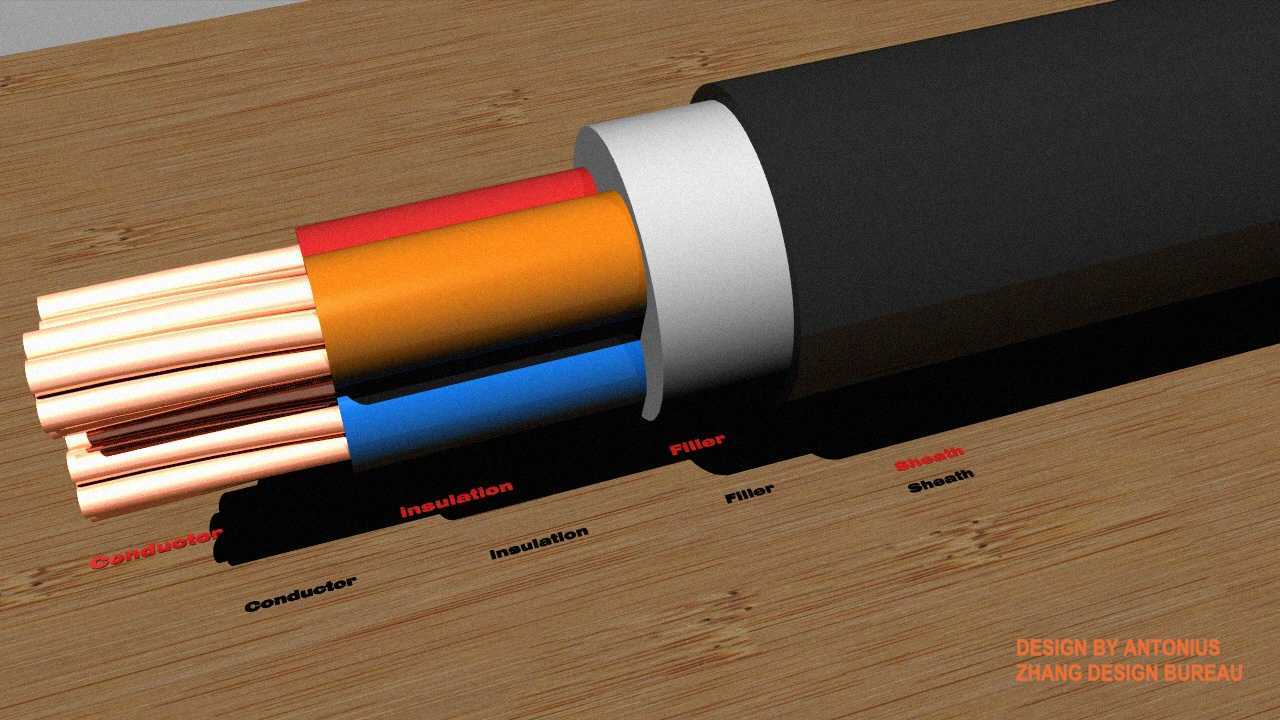

　　该模型完整还原了NYY型电力电缆从外到内的全层级构造，将实际生产中包覆成型的各层结构做了轴向剖切展示，能让结构设计、电气布线从业者直观看到电缆内部的导体排布、绝缘层包覆、填充层填充的实际形态，无需拆解实物就能掌握各层的厚度比例与相对位置关系。在民用建筑配电、工业低压输配电、户外直埋布线的场景选型中，很多设计人员对电缆内部结构的认知仅停留在参数表层面，该模型可以直接用于布线方案评审时的结构展示，明确不同线芯数量的电缆外径边界，给桥架选型、穿管直径计算、电缆沟排布预留尺寸提供直观的参照。模型中导体部分还原了多股退火铜线绞合的形态，每一股铜芯的绞合节距、线芯整体的绞合排布都和实际量产产品保持一致，

　　能清晰看到单根铜丝的直径与成缆后的导体整体外径比例，方便电气设计人员核算载流量时对应导体截面积做校验。绝缘层部分还原了PVC材质的包覆厚度，不同线芯的绝缘层采用差异化配色，和实际施工中的相序标识规则完全匹配，蓝色对应零线、红/棕色对应相线的配色逻辑，能直接用于施工交底时的线序识别教学，避免布线施工时的相序接错问题。填充层部分还原了PVC填充条的填充形态，能看到成缆时填充条如何填补多根线芯绞合产生的间隙，保证最终成缆后电缆外轮廓的圆整度，这部分结构直接影响电缆外护套的包覆均匀性，很多刚入行的结构设计人员容易忽略填充层对电缆整体外径的影响，通过该模型可以直观看到填充层的占比，在做布线空间预留时不会仅按线芯直径累加计算尺寸。

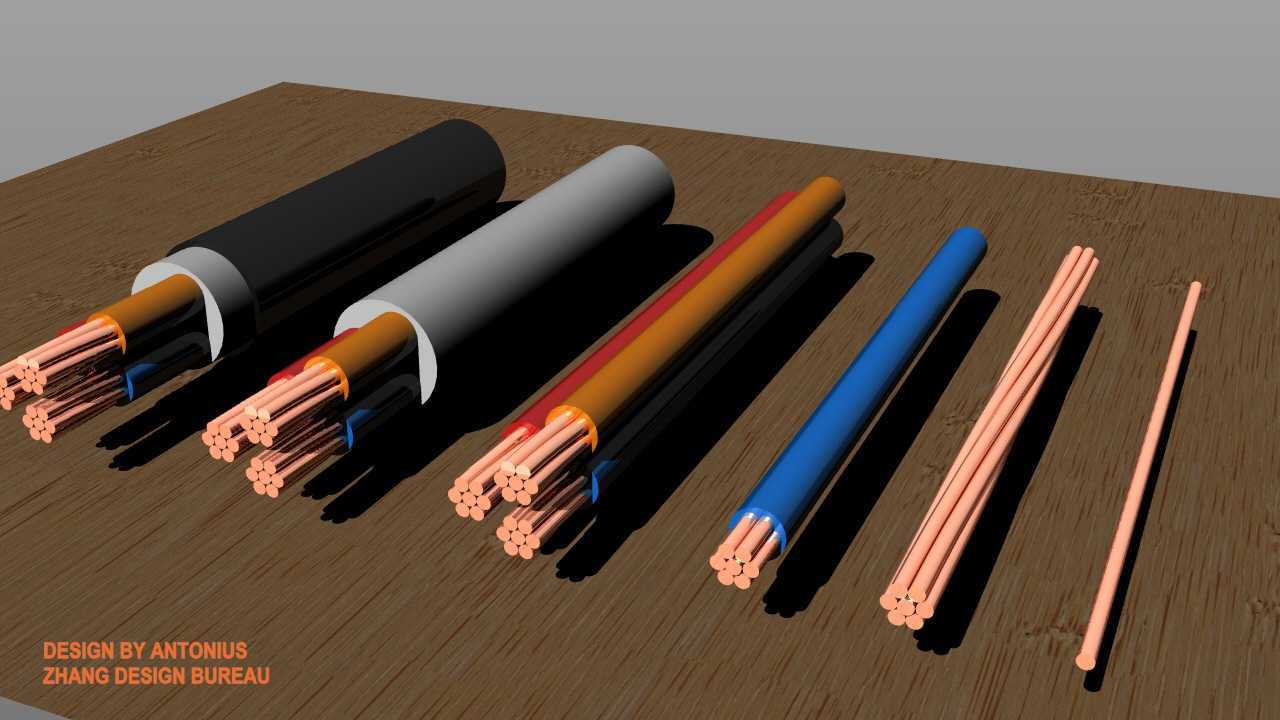

　　外护套部分还原了黑色PVC护套的壁厚与表面质感，能看到护套紧密包覆在成缆线芯与填充层外侧的形态，对应不同使用场景下的护套防护等级要求，可以直观对比护套厚度差异对应的防护性能区别。模型同时展示了不同加工阶段的电缆形态：从单股铜丝绞合成导体、导体挤包绝缘层、多根绝缘线芯绞合加填充、最后挤包外护套的全流程节点形态，能让生产工艺人员快速对应各工序的成型状态，在做工艺排布、设备调试时明确各工序的半成品形态要求。在安装边界层面，模型展示的不同芯数电缆的外径尺寸，可以直接对应电缆固定夹的选型、电缆穿墙密封件的尺寸匹配，避免出现选型过小导致电缆护套被压损、选型过大导致密封失效的问题。在三维布线设计中，该模型可以直接导入装配体，模拟电缆在设备内部、

　　桥架内部的弯曲半径，因为还原了内部铜芯绞合结构，弯曲时的最小半径限制也和实物保持一致，不会出现布线仿真时过度弯曲导致的设计错误。对于教学场景而言，该剖切展示的模型比平面剖面图更有空间立体感，能让初学者快速建立电缆的三维结构认知，理解各结构层对应的功能：导体负责载流、绝缘层负责线芯间的电气隔离、填充层负责保证成缆圆整度、外护套负责机械防护与耐环境腐蚀，把抽象的结构描述转化为直观的三维形态。模型中各结构层的配合间隙也和实际生产状态一致，没有出现建模时常见的层间干涉或者间隙过大的问题，绝缘层与导体的紧密包覆、填充层与绝缘线芯的贴合、外护套与内部成缆结构的紧密配合，都还原了实际挤出生产时的成型状态，不会给使用者造成结构认知偏差。
