OML GENIUS5型数控机床精密台钳结构

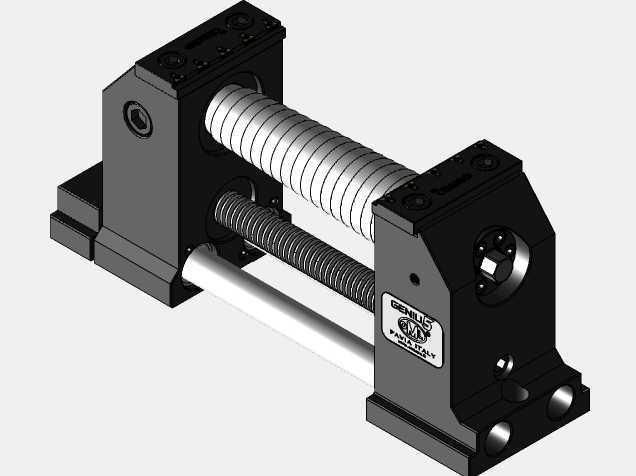

　　在数控铣削、加工中心批量精密加工场景中，工件装夹的刚性与重复定位精度直接决定了加工件的形位公差稳定性，这款双丝杠驱动的机用台钳，正是针对高刚性装夹需求设计的工装部件。不同于普通平口钳单丝杠驱动易出现的钳口偏摆、夹紧力分布不均问题，该结构采用上下平行布置的双传动丝杠设计，上丝杠为大导程主夹紧丝杠，负责快速开合调整钳口间距，下丝杠为小导程增力丝杠，在主夹紧到位后提供二次增力锁紧，两套丝杠协同作用下，钳口全程保持平行移动，不会出现单侧受力翘起的问题，即使夹持不规则毛坯件，也能保证夹紧力均匀分布在钳口接触面上，避免加工过程中工件窜动。

　　从结构设计逻辑来看，两侧的立式支撑座采用一体化铸铁基座结构，底部设置有与机床工作台T型槽匹配的安装定位凸台与螺栓过孔，安装时可直接通过T型螺栓快速固定在工作台面，基座底部的定位键槽可与工作台标准定位键配合，保证台钳安装后与机床X轴进给方向的平行度误差控制在0.02mm/m以内，无需反复打表找正即可满足精密加工的装夹基准要求。钳体的两个支撑座内部集成了丝杠螺母副与导向光轴的安装孔位，两根平行导向光轴贯穿活动钳身，为钳口移动提供高精度直线导向，配合丝杠的传动间隙消除结构，活动钳身的反向间隙可控制在0.01mm以内，重复装夹的定位精度稳定保持在0.015mm区间，完全满足精密零件批量加工的装夹一致性要求。

　　实际加工应用中，这款台钳可适配的装夹场景覆盖了从黑色金属毛坯粗加工到有色金属零件精加工的全工序需求：粗加工时，双丝杠结构提供的最大夹紧力可达50kN，配合带防滑齿的可更换硬钳口，可牢固夹持锻件、铸件毛坯，承受大切深、大进给铣削的切削冲击，不会出现工件移位、钳口抬升的问题；精加工时，可更换为光面软钳口，根据工件外形预先铣削出匹配的夹持型面，实现异形零件的全包络装夹，减少装夹变形，保证薄壁零件的加工精度。钳身侧面预留的定位孔可搭配定位挡块使用，实现工件的快速轴向定位，批量加工时无需逐个对刀找正，大幅缩短工件装夹辅助时间。

　　从安装边界尺寸来看，该台钳的钳口最大张开距离适配150mm宽度以内的工件装夹，整体基座长度控制在320mm左右，宽度120mm，闭合状态下总高度160mm，不会占用过多机床Z轴行程，可适配大部分中小型立式加工中心、数控铣床的工作台安装尺寸，基座底部的安装孔位采用通用孔距设计，可直接替换同规格的普通机用平口钳，无需重新加工工作台安装孔。钳体顶部设置的两个螺栓安装位可加装液压或气动夹紧附件，升级为自动化装夹夹具，适配自动化加工单元的自动上下料需求，无需对台钳主体结构进行改造。

　　结构细节上，丝杠端部采用内六角操作端设计，可使用标准内六角扳手或扭矩扳手操作，方便控制夹紧力大小，避免过度夹紧导致工件变形或丝杠过载损坏；钳身表面的标识区域清晰标注了产品型号与产地信息，同时预留了条码安装位，可纳入车间工装管理系统进行全生命周期追踪。活动钳身与固定钳身的钳口安装面均采用精密磨削加工，平面度与垂直度公差控制在0.008mm以内，保证可更换钳口的安装精度，钳口固定螺栓采用内六角沉头设计，不会突出钳口表面干涉刀具加工路径，即使加工靠近钳口的工件侧面，也不会出现撞刀风险。

　　在日常维护层面，该结构的导向光轴与丝杠均设置有防尘密封结构，可阻挡加工过程中的切屑、切削液进入传动副内部，延长润滑维护周期，支撑座侧面预留的注油孔可定期加注润滑脂，保证丝杠与导向轴的运动顺畅，长期使用后也可通过调整丝杠端部的锁紧螺母消除传动磨损带来的间隙，始终保持装夹精度稳定，无需整体更换台钳，大幅降低工装使用成本。
