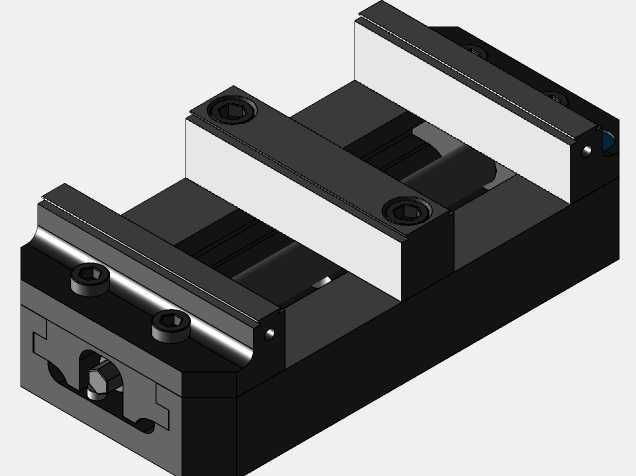

混合式1-2位数控燕尾虎钳结构设计

　　在精密数控加工、小批量多工位零件装夹场景中，这类双工位燕尾结构虎钳的应用覆盖了立式加工中心、数控铣床、精雕机的常规装夹需求，尤其适合有色金属、小型钢件的批量铣削、钻孔、攻丝工序，相比传统单工位平口钳，双工位布局可在一次装夹周期内完成两件工件的加工准备，减少机床待料停机时间，提升单位时间内的设备产出效率。从结构设计逻辑来看，这款虎钳采用燕尾导轨作为动钳身的导向基准，燕尾结构的导向接触面积大，抗倾覆、抗侧向切削力的能力远优于矩形导轨平口钳，在承受断续铣削的交变载荷时，钳身不会出现侧向抬升或偏移，能稳定保持装夹精度。双钳口的独立夹紧设计，既可以同时装夹两个相同规格的工件，也能通过调整钳口位置，适配不同尺寸的异形零件装夹，

　　钳口安装面预留了标准螺栓沉孔，可根据加工需求更换软钳口、V型钳口或者定制异形钳口，覆盖轴类、板类、异型轮廓零件的装夹需求。底座部分采用一体化铸铁结构设计，底部预留了标准T型槽安装螺栓的让位空间，可直接适配机床工作台的标准T型槽间距，安装时无需额外制作过渡连接板，安装边界可适配多数行程在500mm以上的立式加工中心工作台，整体安装平面的平面度控制在0.02mm以内，保证安装后钳身与机床工作台的平行度基准。夹紧传动结构内置在钳身内部，采用丝杆驱动的机械增力结构，操作端仅需施加常规扳手扭矩即可输出足够的夹紧力，同时内部设置了自锁结构，在切削过程中不会因为振动出现夹紧力松脱的问题，无需额外加装锁紧装置。钳身的排屑空间做了开放式设计，

　　加工产生的切屑可顺着钳身斜面直接滑落，不会堆积在导轨缝隙内影响滑动精度，日常维护仅需定期清理导轨面并涂抹润滑脂即可，无需复杂的拆解保养。从实际使用的角度出发，这款虎钳的固定钳身与动钳身的钳口平行度在出厂状态下可控制在0.01mm/100mm以内，重复装夹的定位精度可稳定保持在0.02mm以内，能够满足多数精密零件的加工公差要求。在多工序连续加工场景中，双工位的设计可让操作人员在机床加工其中一个工位工件的同时，完成另一个工位的工件拆装，大幅压缩装夹辅助时间，对于小型精密零件的批量加工场景，这种结构的虎钳相比液压或气动夹具的投入成本更低，且无需外接动力源，适配性更强，不会受车间气源、液压站布局的限制，可快速在不同机床之间转移使用。

　　设计过程中针对燕尾导轨的配合间隙做了可调结构，长期使用出现磨损后，可通过侧面的镶条调整螺钉调整导轨配合间隙，补偿磨损量，延长虎钳的整体使用寿命，避免因为导轨磨损导致整体报废。钳身的所有棱角位置都做了倒角处理，避免安装和操作过程中出现磕碰划伤的问题，操作端的丝杆端部预留了标准扳手方头，可适配通用的机用扳手，无需定制专用操作工具。
