机用螺杆式夹紧虎钳结构设计

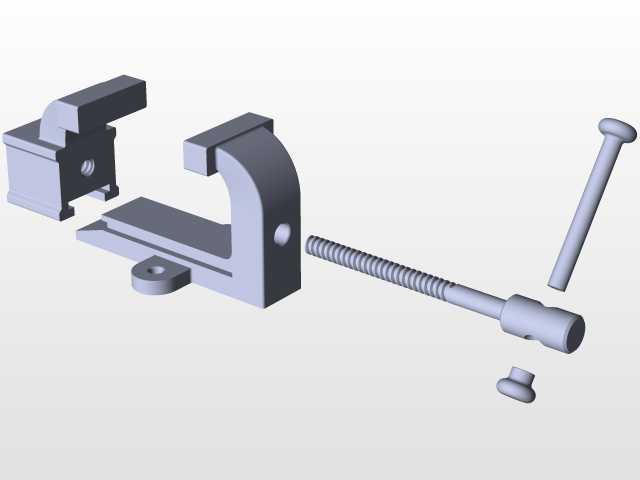

　　这套螺杆驱动的夹紧机构，是小型机加工工位、钳工装配台最常用的夹持类工装，日常作业里承担着小型工件铣削、钻孔、打磨、装配时的固定限位作用，避免加工过程中工件位移导致的尺寸超差、加工崩边甚至安全隐患。从结构拆分来看，整套机构分为固定钳身、活动钳口、传动螺杆、锁紧压块、操作手柄几个核心部分，没有冗余的复杂结构，完全围绕手动夹紧的作业需求做设计。固定钳身底部预留了两个沉头安装孔，可直接通过内六角螺栓固定在标准钳工台或者小型铣床的工作台T型槽上，安装时需要保证钳身基准面与工作台进给方向平行，固定后钳身不会随夹紧力产生翘曲位移，安装边界的孔位间距适配多数常规小型工作台的安装孔距，不需要额外做转接板就能直接装夹使用。

　　活动钳口与固定钳身的滑动配合采用了开放式导轨槽结构，滑动间隙控制在0.02mm以内，既保证钳口滑动顺畅无卡滞，又避免间隙过大导致夹紧时工件上翘，钳口的夹持面做了平面度处理，未加装软钳口时可直接夹持硬度较高的金属毛坯件，需要夹持精加工面时也可自行加装铜质或者铝质软钳口，避免夹伤工件已加工表面。传动部分采用的是梯形螺纹螺杆，相比普通三角螺纹，梯形螺纹的传动效率更适配手动操作，同时具备更好的自锁性能，夹紧后不会因为加工过程中的振动导致螺杆回松，不需要额外加装锁紧装置就能保持足够的夹紧力，螺杆端部与活动钳身的连接采用了径向销固定结构，转动手柄时螺杆只做旋转运动，带动活动钳身沿导轨做直线往复运动，实现钳口的开合调整。

　　整套机构的开合行程覆盖了常规小型工件的夹持尺寸范围，最大开口距离可满足多数100mm以内尺寸工件的夹持需求，针对更小的工件也可通过在钳口处加装平行垫铁调整夹持位置，保证工件夹持时的水平度。设计过程中没有采用快换结构，核心考量是常规钳工与小型机加工工位的作业场景下，工件尺寸更换频率不算极高，梯形螺纹的进给速度完全能满足日常调整需求，同时结构越简单，后期维护成本越低，日常使用只需要定期在导轨滑动面和螺杆螺纹处加注润滑脂，就能避免长期使用后的磨损卡滞，不需要频繁更换易损件。从受力角度分析，夹紧时的作用力通过螺杆直接传递到活动钳身，力的作用线与钳口夹持面处于同一水平高度，不会产生额外的倾覆力矩，夹持长条形工件时，只要工件夹持深度足够，

　　加工过程中不会出现工件翘起的问题；如果是夹持异形工件，可配合角度垫铁使用，调整工件的加工角度，钳身的结构强度足够承受普通钻铣加工的切削力，不会出现钳身变形的问题。操作端的手柄采用了穿销式结构，不需要操作时可以将手柄取下避免磕碰，需要较大夹紧力时也可在手柄处加装套管增大力臂，不过日常手动拧紧的夹紧力已经足够应对常规轻切削加工，不需要额外加力避免螺杆受力过大产生螺纹变形。整套结构的所有零件都采用常规金属切削工艺就能加工完成，固定钳身和活动钳身可采用铸铁铸造后铣削加工成型，螺杆采用45号钢调质处理后车削螺纹，手柄采用普通圆钢弯折即可，加工难度低，适合小批量自制或者量产，对于小型加工门店、实训教学场景来说，这套结构的实用性远高于复杂的快动虎钳，维护简单、故障率低，完全能满足日常的夹持作业需求。在实际安装使用时，需要注意固定钳身的安装面要清理干净，不能残留铁屑或者杂物，否则会导致钳身安装后水平度超差，影响加工精度；滑动导轨面要定期清理铁屑，避免铁屑进入导轨槽导致滑动面划伤，长期使用后如果出现滑动间隙过大的问题，可通过调整钳身侧面的镶条来补偿磨损量，恢复配合精度，不需要直接更换整个钳身。
