三菱TH-T50热继电器三维结构设计

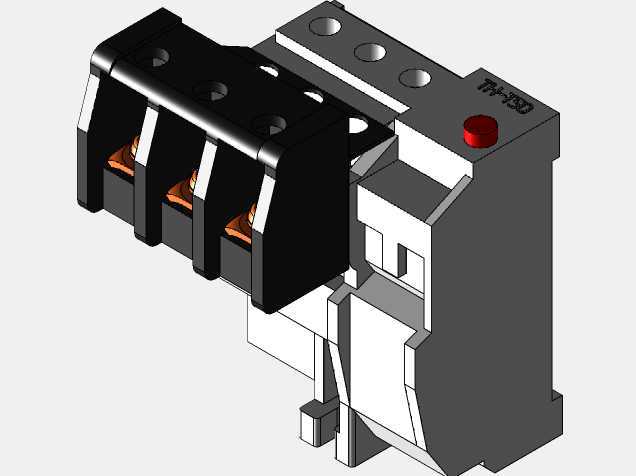

　　在低压配电与电动机控制回路的设计选型中，热继电器是不可或缺的过载保护元件，这款TH-T50型号热继电器的三维模型，完整还原了实物的结构细节与安装特征，能够直接用于电气柜装配仿真、控制柜布线干涉检查以及成套设备的三维可视化展示。从实际工程应用场景来看，这类热继电器主要搭配交流接触器使用，接入三相异步电动机的主回路中，当电机出现长时间过载、断相运行等异常工况时，热元件受热产生形变推动机构动作，切断控制回路电源从而切断主回路供电，避免电机绕组因过热烧毁，广泛应用在机床控制、生产线传动、风机水泵配套等各类工业电气控制场景中。从产品功能特性来看，该型号热继电器具备三相热元件独立检测结构，

　　正面设置的红色测试按钮可在设备日常运维时手动模拟脱扣动作，验证保护回路的有效性，顶部的三个主回路接线端子用于接入主回路进线，下部的三个接线端子对应接至负载侧，接线端子处的橙色防护结构可避免接线后裸露带电部分，降低运维时的触电风险。在设计思路上，这款模型完全遵循实物的装配逻辑进行建模，主体分为上下两个功能模块，上部白色壳体部分包含脱扣机构、动作指示与测试按钮组件，下部黑色基座部分集成了三组热元件、接线端子排与安装卡扣结构，各部件的配合间隙完全参照实物公差设置，能够直观展示热继电器的内部装配关系与动作行程空间。从外形尺寸与安装边界来看，该热继电器采用标准卡轨安装结构，可直接适配行业通用的35mm标准电气安装导轨，

　　基座下部的卡扣结构预留了足够的扳动空间，方便现场安装拆卸时的操作；整体宽度适配同电流等级接触器的拼接尺寸，可直接与对应规格的三菱接触器进行插接拼装，无需额外接线过渡件，主回路的接线端子间距满足低压电气的安全爬电距离要求，接线螺栓的操作空间预留充足，可使用常规螺丝刀完成接线操作，不会与相邻元件产生操作干涉。在进行电气柜三维布局设计时，调用该模型可提前校验热继电器与周边断路器、接触器、线槽等元件的间距，避免实际装配时出现布线空间不足、元件干涉无法安装的问题，同时可模拟接线后的线缆弯曲半径，优化柜内走线路径，提升成套设备的装配工艺合理性。模型的外观细节还原度较高，包括壳体表面的标识刻印、按钮的凸起高度、接线端子的螺纹结构都做了写实处理，可用于生成产品装配指导书的三维示意图，也可用于电气运维培训的可视化演示素材，帮助运维人员快速熟悉元件的结构与操作点位。
