带式输送机侧限位段结构设计方案

项目分类:输送机 发布时间:2021-12-19 ID:465153
  • 带式输送机侧限位段结构设计方案
  • 带式输送机侧限位段结构设计方案

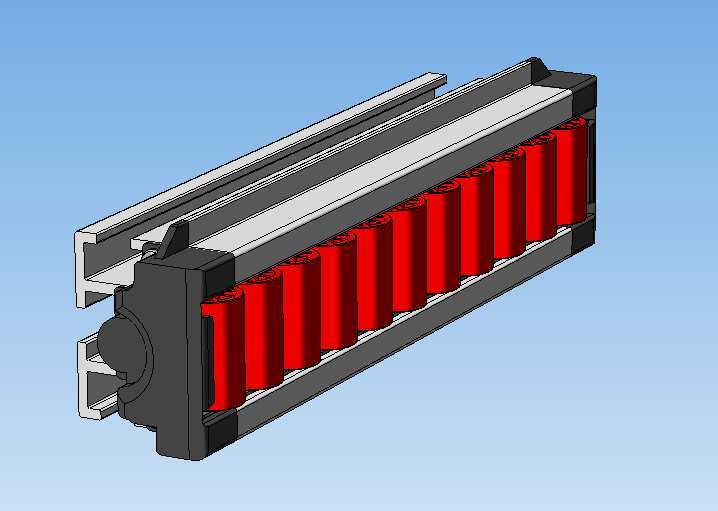

  在散料、成件物料的连续输送作业场景中,带式输送机的跑偏问题一直是现场运维与结构设计阶段需要重点管控的核心问题,尤其是在长距离输送、多点受料、输送物料偏载的工况下,输送带一旦出现横向偏移,轻则出现物料撒漏、皮带边缘磨损,重则会导致皮带撕裂、机架剐蹭甚至停机事故,而侧限位段作为皮带机沿线约束皮带横向位移的关键功能段,其结构合理性直接决定了整条输送线的运行稳定性。这款侧限位段的设计,没有采用传统的固定立辊式侧挡结构,而是采用了分段式模块化的挡块排布形式,沿着皮带运行方向的侧部框架上,等距布置了多组圆柱形红色缓冲挡块,挡块采用内嵌式安装在侧部的铝型材框架槽内,这种设计首先解决了传统立辊转动卡滞、轴承进灰失效的问题,圆柱形的接触面能够在皮带接触时提供均匀的侧向支撑力,不会因为局部应力集中刮伤皮带的侧边覆盖胶。从结构布局来看,整个侧限位段采用了双侧对称的框架设计,上下两侧的槽型结构刚好适配标准皮带机的侧梁安装尺寸,框架主体采用挤压铝型材拼接,两端设置有端盖式连接结构,能够和相邻的输送机标准段实现快速拼接,不需要额外制作过渡连接支架,在现场改造或者新线组装的时候,能够直接替换原有普通侧架段,大幅缩短安装调试的周期。设计阶段特意将挡块的安装位置做了可调节设计,挡块的基座可以沿着型材的滑槽横向调整位置,能够适配不同宽度的输送带,也可以根据现场皮带的实际跑偏量,调整侧向的预留间隙,常规工况下预留3-5mm的侧向间隙,

  既不会因为间隙过小导致皮带正常运行时持续摩擦挡块造成不必要的能耗和磨损,也不会因为间隙过大导致跑偏量过大时无法起到约束作用。考虑到输送现场可能存在的粉尘、潮湿、物料冲刷等恶劣工况,挡块的材质选用了高耐磨的聚氨酯材料,表面硬度控制在邵氏A85-90之间,既具备足够的刚性抵抗皮带的侧向冲击力,又有一定的弹性缓冲能力,在皮带跑偏接触时不会产生硬碰撞,能够吸收皮带横向窜动的冲击力,减少对机架的振动传递。整个侧限位段的外形尺寸遵循了通用皮带机的段长标准,单段长度适配常规的1米、1.5米标准机架模数,安装孔位和通用的皮带机侧梁完全匹配,底部的支撑结构和中间托辊组的安装位互不干涉,不需要改动原有托辊的布置位置,就可以直接加装在皮带机的受料点下方、

  转弯段前后、张紧装置附近这些容易出现跑偏的位置。在实际应用场景中,这种侧限位段尤其适合电商仓储的箱式物料输送、粮食加工行业的散粮输送、快递分拨线的小件输送场景,这类场景下皮带的负载波动大,经常出现物料偏载的情况,传统的纠偏装置响应速度慢,而这种接触式的侧限位段能够实时约束皮带的横向位移,不需要额外的电控检测元件,纯机械结构的可靠性更高,后期维护只需要检查挡块的磨损情况,磨损到限位标记线之后直接更换单个挡块即可,不需要整体拆卸框架,运维成本远低于传统的立辊挡边或者自动纠偏装置。设计过程中还特意做了防积料的结构处理,侧框架的槽口全部做了封堵设计,挡块和框架之间的间隙控制在2mm以内,避免输送的粉料、颗粒料卡入间隙造成挡块卡滞,

  框架的上沿做了向内的折边,能够挡住撒落的物料,避免物料掉落到皮带和侧架的缝隙中。和传统的焊接式侧挡相比,这种模块化的侧限位段所有零部件都采用标准化设计,型材可以根据实际需求裁切长度,挡块、端盖、连接紧固件都是通用件,在三维建模阶段就完成了装配干涉检查,所有配合面的公差都按照通用机械加工的IT7级精度控制,加工完成后不需要二次配焊、配钻,现场组装只需要用标准螺栓紧固即可,安装效率能够提升60%以上。另外,在侧向受力的校核上,按照1.2m/s带速、100kg/m线载荷的工况做了有限元受力分析,挡块的固定基座能够承受最大500N的侧向冲击力,框架的变形量控制在0.2mm以内,完全满足常规工业输送场景的使用要求,不会因为长期受侧向力出现框架变形、挡块脱落的问题。
